H u l p s t u k k e n
S t i f t v a n g e r

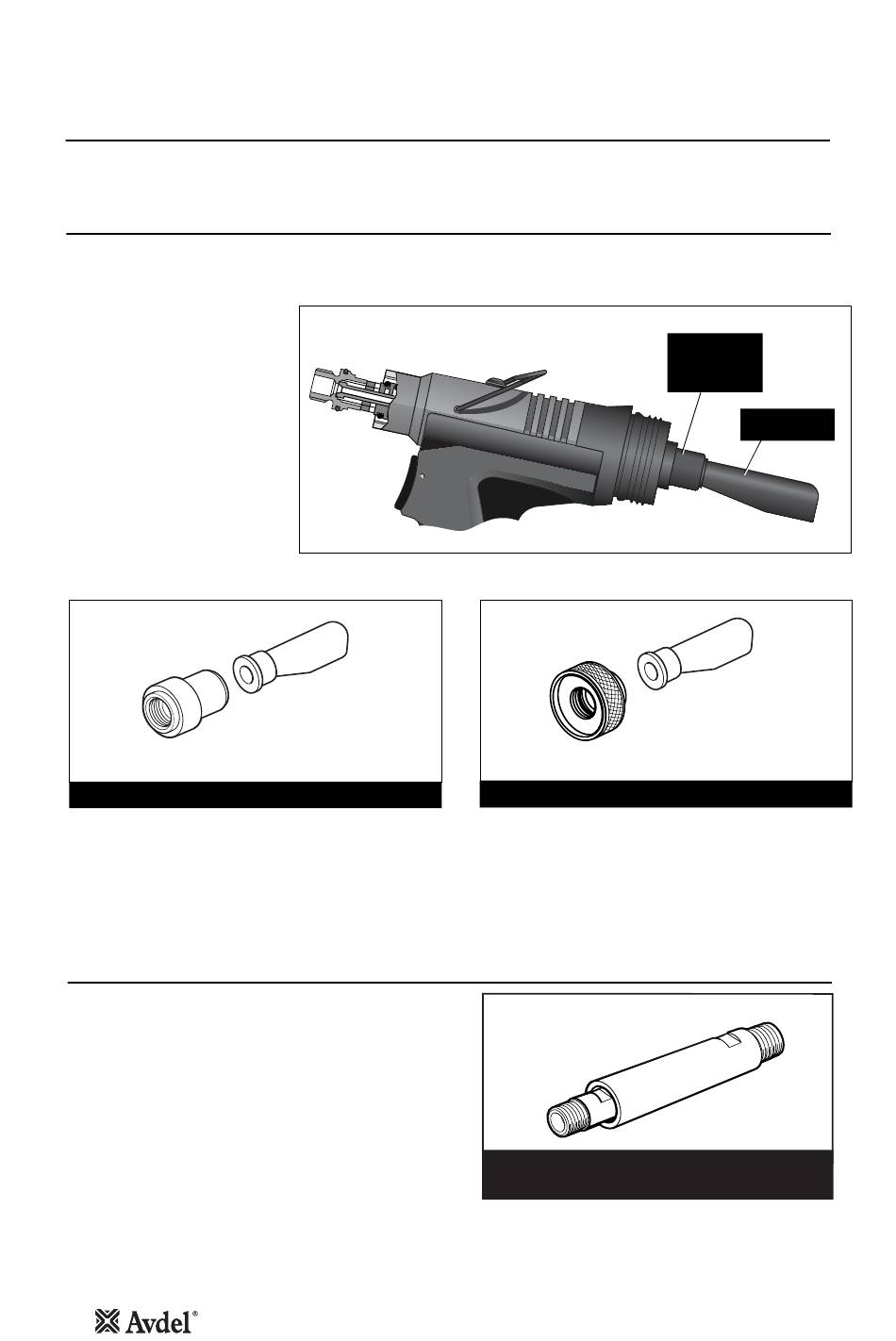

De stiftvanger is een heel eenvoudig alternatief voor de standaard stiftvanger met reservoir en kan toegang verschaffen tot delen van
het werkstuk waarbij het reservoir in de weg zou zitten. Een stiftvanger met reservoir wordt als volgt vervangen door een stiftvanger
zonder reservoir:
Het basisgereedschap voorbereiden op het gebruik met een stiftvanger
De luchtleiding MOET afgekoppeld zijn voor alle onderhoud of demontage.
•
Verwijder het stiftopvangreservoir
71213-05100 of 71210-20400.
STIFTVANGER
07340-00342
ADAPTER
71213-20103
71233 Gereedschap
•
Monteer stiftvanger (07340-00342) in adapter (71213-
20103).
•
Schroef de adaptormoer (71213-20103) op eindkap (71233-
05103).
•
Verdraai de stiftvanger totdat de opening wegwijst van de
bediener en andere personen die zich eventueel in de buurt
bevinden.
Ve r l e n g s t u k
Met het verlengstuk, dat wordt gemonteerd tussen het gereedschap
en de klinkkop, worden dieper gelegen profielen toegankelijk.
•
Verwijder voor het aanbrengen van het verlengstuk alle
klinkkopcomponenten.
•
Schroef het binnenste verlengstuk op bekspreiderhouder 41.
•
Schroef het buitenste deel op kop 58.
•
Monteer de klinkkop op het verlengstuk.
Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstelling en Lijst van Onderdelen op bladzijden 22 en 23.
14
STIFTVANGER
07340-00342
ADAPTER MOER
71210-20101
71234 Gereedschap
•
Monteer stiftvanger (07340-00342) in adapter (71210-
20101).
•
Schroef de adaptormoer (71210-20101) op eindkap (71403-
02120).
•
Verdraai de stiftvanger totdat de opening wegwijst van de
bediener en andere personen die zich eventueel in de buurt
bevinden.
BINNENSTE
VERLENGSTUK - MAXLOK 71230-20300
VERLENGSTUK - 71210-20300
71213-20103
of
71213-20101
ADAPTER
07340-00342
STIFTVANGER
BUITENSTE
