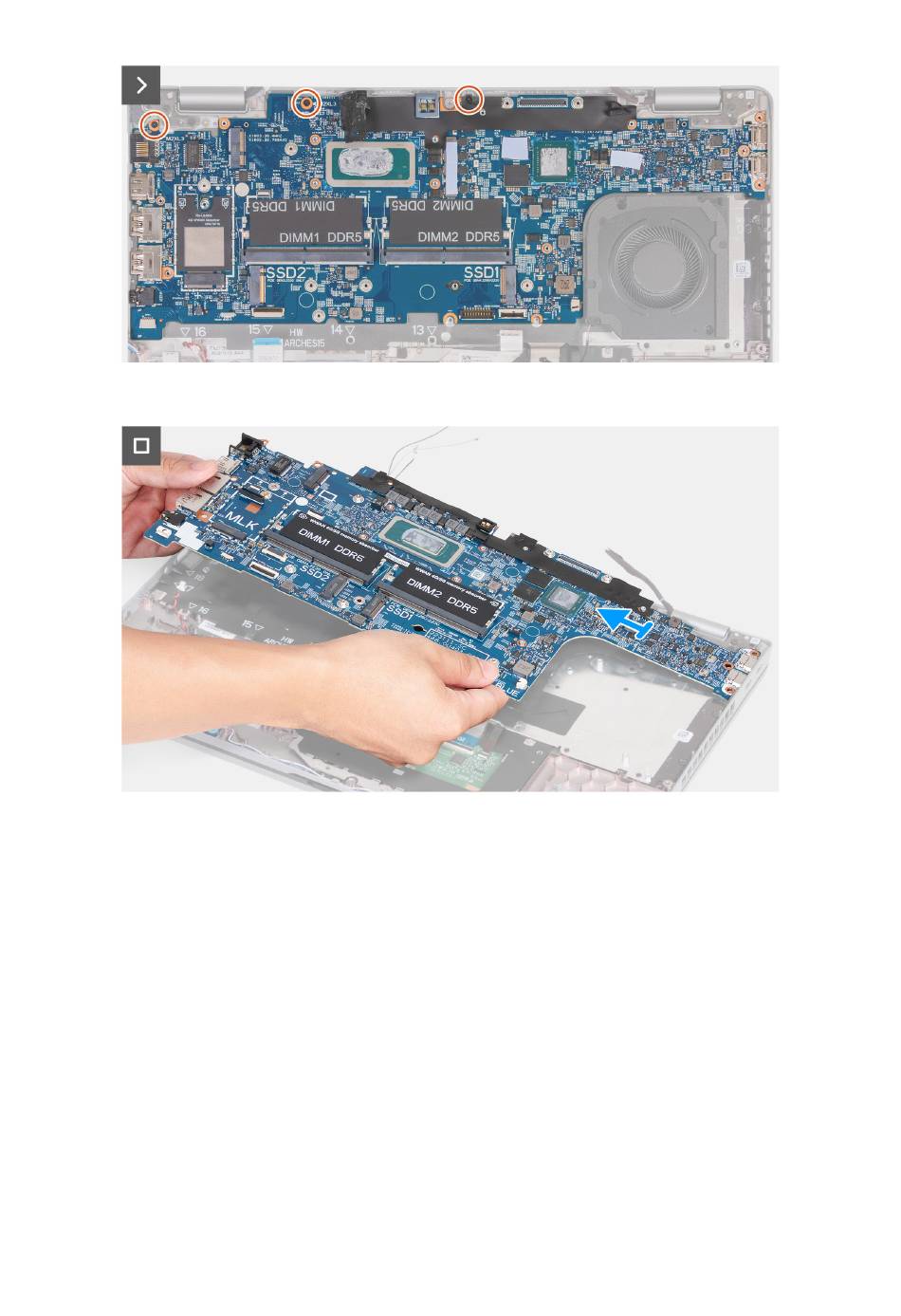

Afbeelding 55. De systeemkaart verwijderen
Afbeelding 56. De systeemkaart verwijderen
Stappen
1. Verwijder de twee schroeven (M2x3) waarmee de beugel van de beeldschermkabel aan de palmsteuneenheid is bevestigd.
2. Til de beeldschermkabelbeugel uit de palmsteuneenheid.
3. Verwijder de drie schroeven (M2x4) waarmee de Type-C-beugel aan de palmsteuneenheid is bevestigd.
4. Til de Type-C-beugel van de palmsteuneenheid.
5. Til het zwarte klepje in de buurt van de antennekabels en til de bedekking van de kabel van de sensorkaart omhoog.
6. Koppel de kabel van de sensorkaart los van de connector op de systeemkaart.
7. Koppel de beeldschermkabel los van de connector van de beeldschermkabel (LCD1) op de systeemkaart.
8. Verwijder de beeldschermkabel uit de geleiders op de systeemkaart.
9. Koppel de ventilatorkabel los van de kabelconnector van de ventilator (FAN1) op de systeemkaart.
10. Open de vergrendeling en koppel de touchpadkabel los van de touchpadkabelconnector (TPAD1) op de systeemkaart.
11. Open de vergrendeling en koppel de UHS-kabel los van de USH-module.
12. Koppel de kabel van de knoopcelbatterij los van de connector voor de knoopcelbatterij (RTC1) op de systeemkaart.
13. Verwijder de drie schroeven (M2x3) waarmee de systeemkaart aan de palmsteuneenheid is bevestigd.
14. Til de systeemkaart op van de palmsteunassemblage.
92
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
