PARAGRAAF 4 – HMI-
SCHERM DASHBOARD

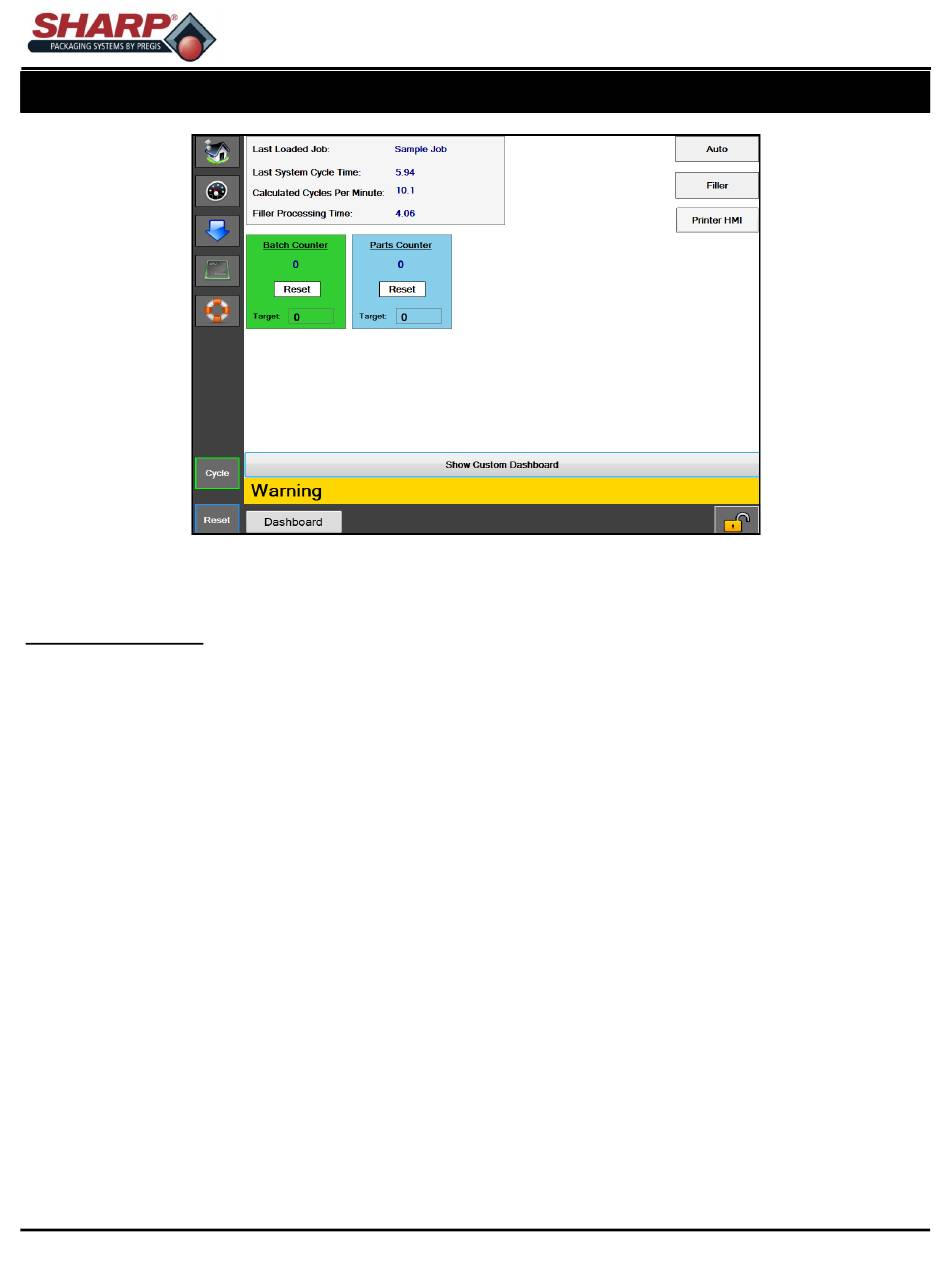

Afbeelding 4-11A. Scherm Instellen dashboard.
SCHERM DASHBOARD
Algemene beschrijving
Het dashboard is een aan te passen scherm dat kan worden ingesteld om de meest gebruikelijke operator-interfaces weer te
geven. Opties kunnen worden in- en uitgeschakeld vanaf dit scherm en veel van de individuele machinebewegingen kunnen
op dit scherm worden ingesteld voor eenvoudig gebruik door de operator. Er is ook een ingebouwde charge teller die toegan-
kelijk is vanaf de onderkant van het scherm. Dit dashboard is bedoeld als hoofdscherm voor de operator om te gebruiken
tijdens de werking van de machine.
Minimale beveiligingstoegang: Hoog
Beschrijvingen knoppen/etiketten:
Automodus - Dit zet de verpakkingsmachine in een automatische cyclusmodus
Vullermodus - Dit zet de verpakkingsmachine in de vullermodus.
Printer HMI - Deze knop geeft de operator de mogelijkheid om de HMI (Human Machine Interface) van de printer te bekijken
Teller van onderdelen - De Teller van onderdelen kan worden ingeschakeld vanaf het scherm Instellingen verpak-
kingsmachine.
Chargeteller - De Charge teller kan worden ingeschakeld vanaf het scherm Instellingen verpakkingsmachine.
Laatst geladen taak - De naam van de laatste taak die met succes geladen werd
Laatste cyclustijd systeem - De hoeveelheid tijd in seconden die de voorgaande succesvolle systeemcyclus nodig had voor
voltooiing. Let op: Dit is inclusief de vuller valtijd.
Berekende cycli per minuut - Dit is het aantal cycli per minuut berekend door het nemen van 60 gedeeld door de laatste
cyclustijd van het systeem.
Vuller verwerkingstijd - Dit geeft de gemeten hoeveelheid tijd aan vanaf het moment dat de verpakkingsmachine de uitvoer
"Gereed voor Vuller" inschakelt tot het moment dat hij het invoersignaal "Vullertrigger" van de automatische vulmachine
ontvangt.
©
MAX™ Gebruikershandleiding
Origineel gedrukt in het Engels
4-11
