［4. CONTROLE EN ONDERHOUD］
•

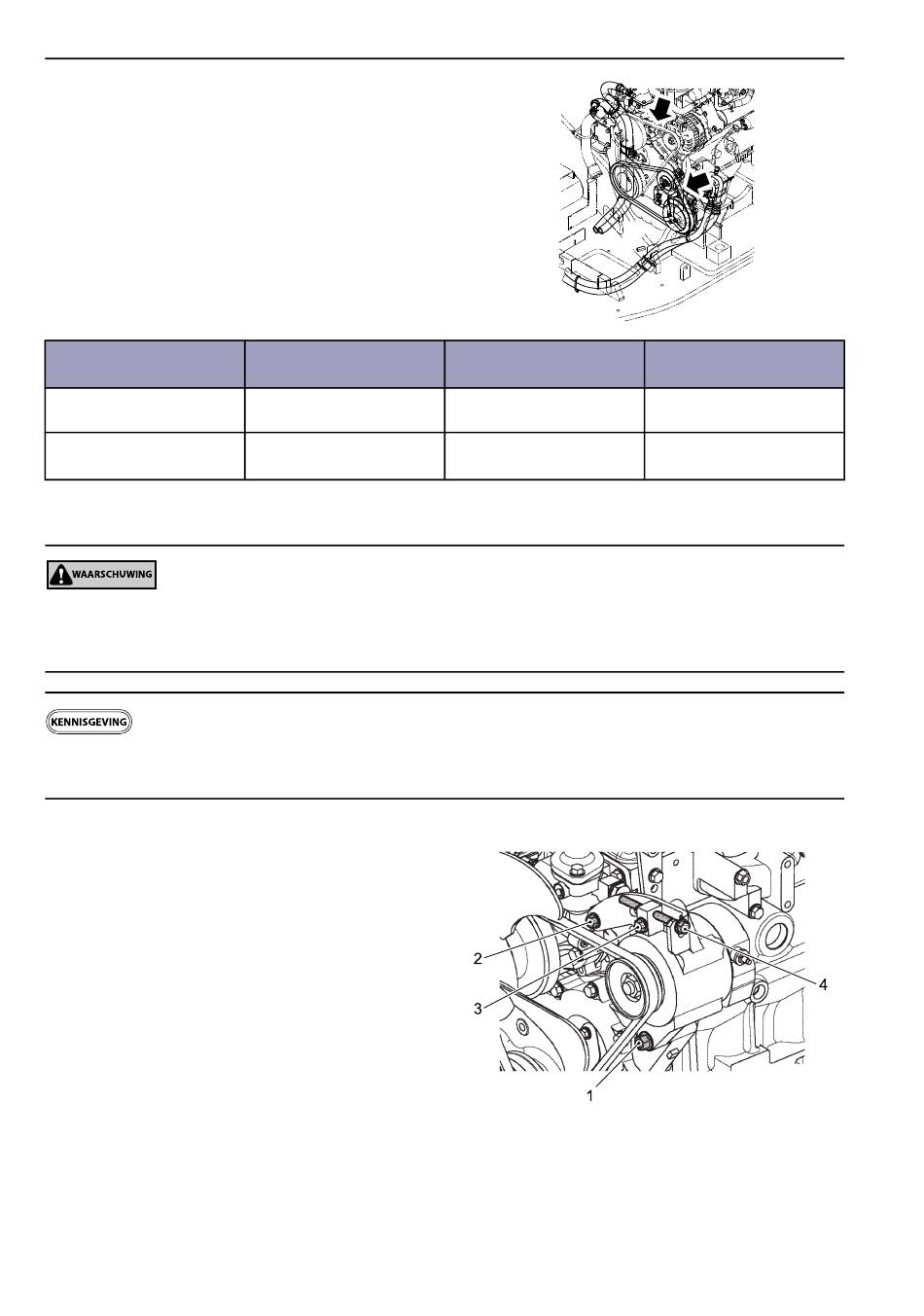

Om de riemspanning te controleren duwt u met uw
duim op het midden van de riem. Als de afbuiging
binnen het bereik valt zoals te zien in de volgende
tabel, dan is het normaal.
Riem
Ventilatorwisselstroomgene-
rator
Airconditioner
compressorriem
AANPASSEN ALTERNATOR EN VENTILATORRIEM
INSPECTEREN EN ONDERHOUDEN VAN DE RIEM
WAARSCHUWING
Zorg ervoor dat u de motor stopt voor de inspectie en het onderhoud van de motor.
Het inspecteren en onderhouden van een draaiende motor kan leiden tot ernstig letsel, doordat u vast kunt komen
te zitten in draaiende onderdelen, zoals de ventilator en riem.
Een onjuist geïnstalleerde riem kan niet alleen de prestaties van de wisselstroomdynamo beperken, maar ook
schade toebrengen aan de riem en de wisselstroomdynamo.
1.
Open de motorkap met de startsleutel en zet deze
vast met de steun.
2.
Verwijder de ventilatorbescherming.
3.
Draai montagemoer (1) los aan de onderkant van de
wisselstroomdynamo, en montagebout (2) en zet
bout (3) van de riemafstelling vast.
4.
Roteer de verstelbout (4) om de spanning te
verstellen. (Wanneer u de stelbout met de klok mee
draait, neemt de spanning toe.)
5.
Na het afronden van het aanpassen van de
verstelbout (4), zet u de bout (3), riem afstel
montage bout (2) en montagebout (1) op volgorde
vast.
6.
Na de aanpassing laat u de motor ongeveer 5 minuten laag stationair draaien.
7.
Stap op de motor en controleer de ventilatorriemspanning.
8.
Bevestig de ventilatorbescherming.
9.
Verwijder de ondersteunende steun en sluit de motorkap.
Copyright©2020 Kobelco Construction Machinery Co.,Ltd. All rights reserved. [S2LF00023NL03] [0317CsCshWbYs]
Nieuwe riemspanning
mm (inch)
5 tot 8 (0,20 tot 0,32)
2 (0,08)
4-50
Bij inspectie
mm (inch)
7 tot 1 0,4(0,28 tot 0,39)
2 (0,08)
2
3
1
Duwkracht
N (lbf)
98 (22)
14 tot 18 (3,1 tot 4,0)
4
