Grasvanger van 107 cm
Inhoudsopgave
8
Het bovenstuk van de
grasvanger monteren
Benodigde onderdelen voor deze stap:
2
Graszak
1
Bovenste buis van de grasvanger
2
Draaibeugel
4
Bout (5/16" x 1")
4
Moer (5/16")
Procedure
1.
Monteer het bovenstuk van de grasvanger aan
het frame van de grasvanger.
2.
Monteer de draaibeugels aan het draaiframe
(Figuur
10).
3.
Bevestig het bovenstuk van de grasvanger aan
de draaibeugels met 4 bouten (5/16" x 1") en
4 moeren (5/16").
Opmerking:
Het bovenstuk van de grasvanger
kan gemakkelijker worden gemonteerd met twee
personen.

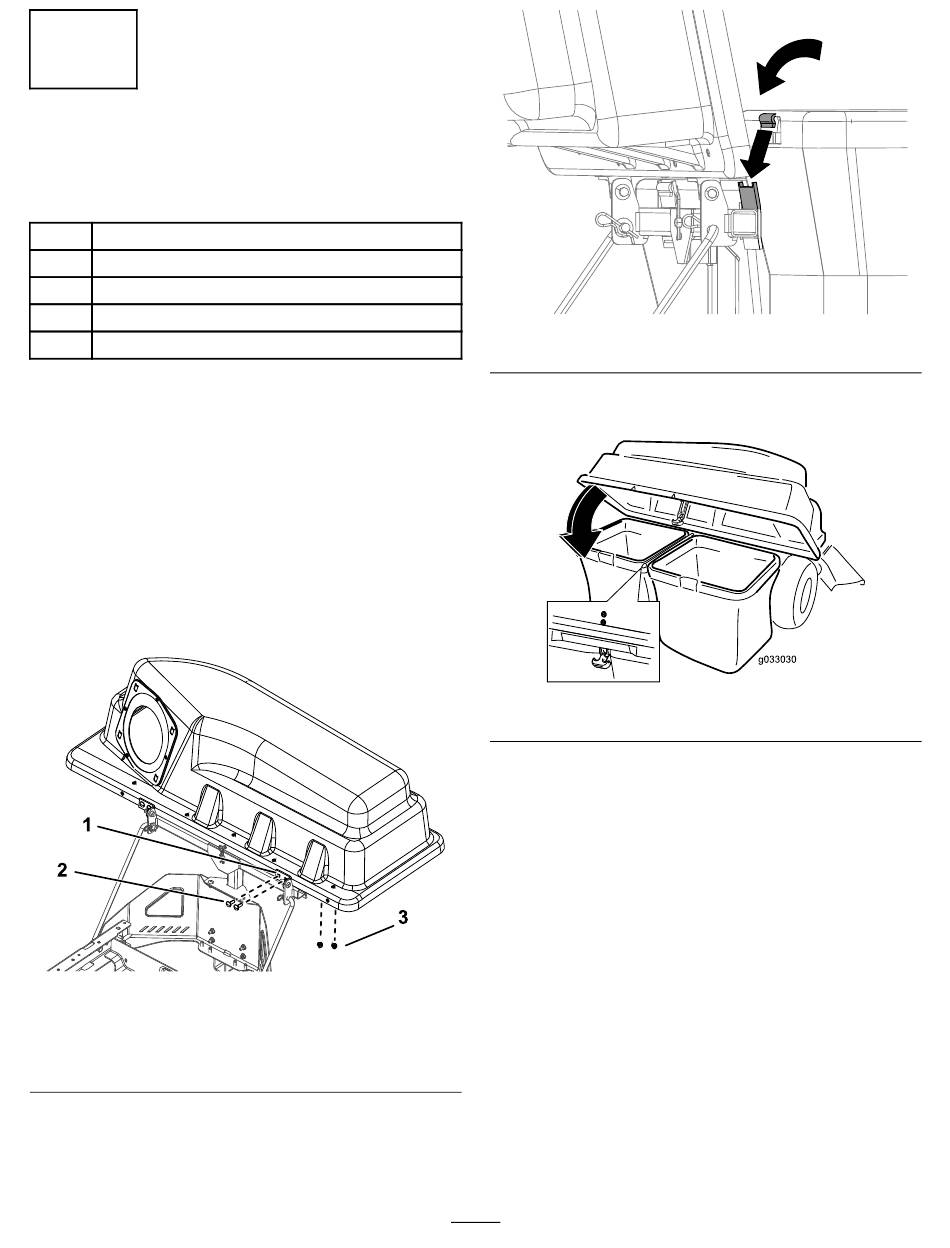

Figuur 13
1. Steunen van de
grasvanger
2. Bouten (5/16" x 1")
4.
Breng het bovenstuk van de grasvanger omhoog
en monteer de zakken door de zakframehaken
op de bevestigingsbeugels te schuiven
14).
g300208
3. Moeren (5/16")
(Figuur
5.
Breng het bovenstuk van de grasvanger omlaag
op de zakken
6.
Monteer de bovenste buis van de grasvanger
door het gebogen uiteinde in de opening van het
bovenstuk van de grasvanger te steken.
Opmerking:
uitlopende uiteinde met de retentiesteun omlaag
en naar voren wijst zodat deze kan worden
aangesloten op de egalisatieset.
11
Figuur 14
(Figuur
15).
Figuur 15
Zorg ervoor dat het wijd
g300378
g033030
