4.0
Overzicht van de functies

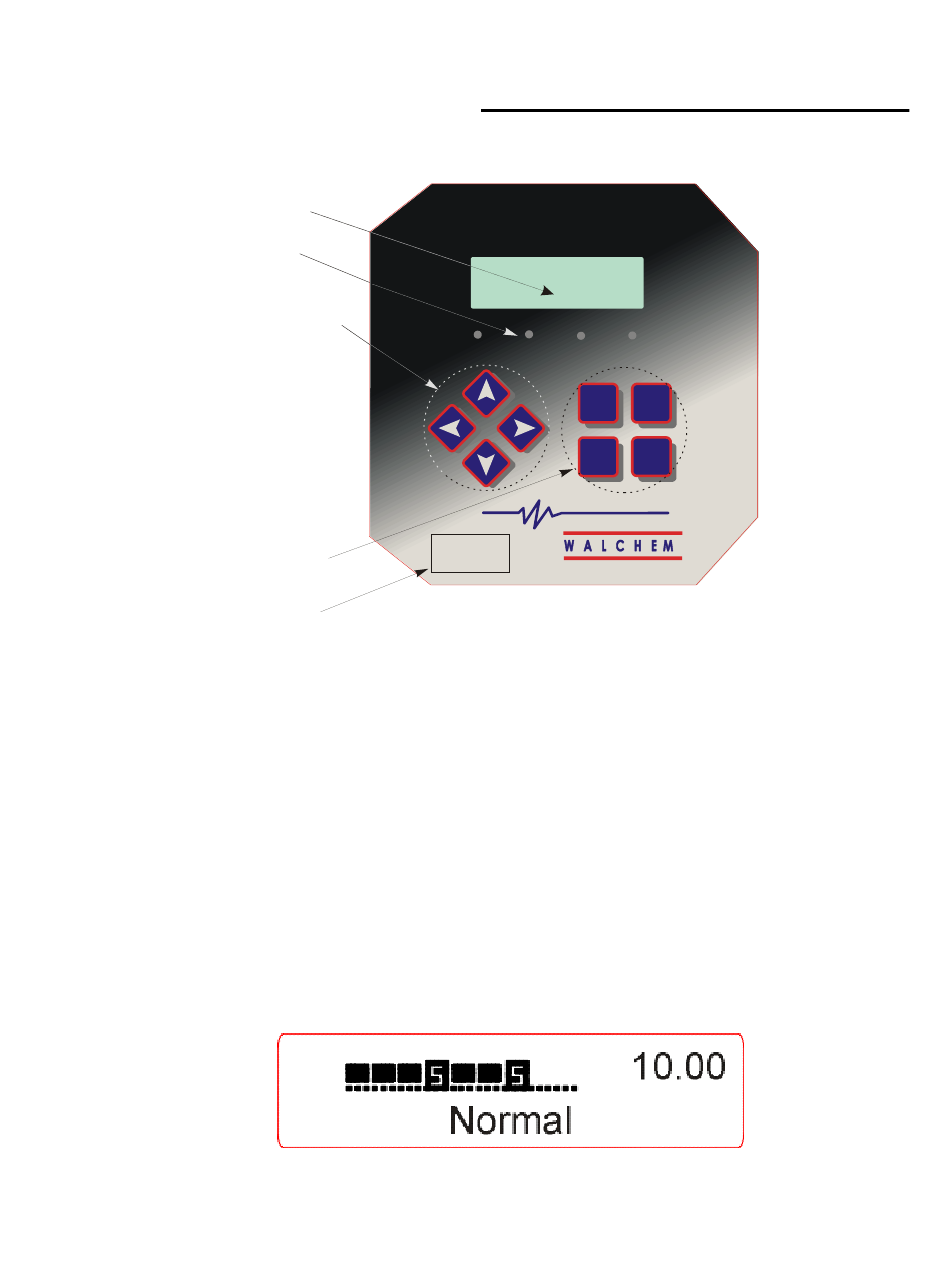

4.1
Frontpaneel
LCD-display achteraan verlicht
Uitgangs-LEDs
Toetsen voor het aanpassen
van de instellingen
Menu/functietoetsen
Hoofdschakelaar (AAN/UIT)
4.2
Display
Een overzichtsscherm wordt weergegeven wanneer de WPH-controller is ingeschakeld. Dit scherm
toont een staafgrafiek van het pH/ORP-proceswaarde ten opzichte van de ingestelde waarde, een
digitale weergave van de pH/ORP-proceswaarde en de huidige bedrijfsvoorwaarden.
In de buurt van het midden van de staafgrafiek bevinden zich twee letters S (van setpoint), die de
ingestelde waarden voorstellen. De staafgrafiek neemt toe vanaf de linkerkant en het meest rechts
gelegen punt geeft aan waar de proceswaarde ligt ten opzichte van de ingestelde waarde.
De onderste regel van het overzichtsscherm geeft de volgende mogelijke statusberichten weer: Probe
Error, Temp Sensor Err, Calibration Time, Output Timeout, High/Low Alarm, Range Alarm, In
Range Output, Output1 On, Output2 On, Probe Wash, Probe Wash Hold, Normal and Interlock
(Sondefout, Temp.-sensorfout, Sonde wassen, Sonde wassen blokkeren, Vergrendeling, Uitgang-
timeout, Kalibratietijd, Bereikalarm, "In bereik"-uitgang, Hoog/Laag-alarm, Uitgang1 AAN, Uitgang2
AAN, Uitgang 3 AAN, Uitgang 4 AAN en Normaal.
pH / ORP CONTROLLER
CTRL 1
CTRL 2
AUX 1
Overzichtsscherm
16
AUX 2
PREV.
NEXT
EXIT
ENTER
