Behuizing openen ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Druk met een schroevendraaier in de gleu-
ven aan de aansluitingszijde van de behui-
zing. Het deksel is ontgrendeld en u kunt
het deksel verwijderen.
Afdekking
Bedrijfsaarde (BE)
Zekering
T 0,5 A / L 250 V
Netaansluiting
Behuizing bevestigen ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
- Markeer de montagegaten (M).
- Let er bij het markeren van de montage-
gaten op dat er zich op deze plaatsen
geen verborgen leidingen (gas-, water-,
stroomleidingen e.d.) bevinden!
1 - 4
Dekselvergrendeling
M
M
Dekselvergrendeling
Opgelet: levensgevaar!
Voor het verwijderen van de binnenste
afdekking de stekker uittrekken om de
TK-installatie uit te schakelen. De binnen-
ste afdekking mag enkel de servicedienst
verwijderen.
Bevestigingselement
- Boor drie montagegaten. Steenboor: 6
mm, diepte boorgat: 40 mm of houtboor:
3,5 mm, diepte boorgat: 35 mm
- Sla de plug op een lijn met de wand in.
- Schroef de TK-installatie aan.
M
M: montagegaten

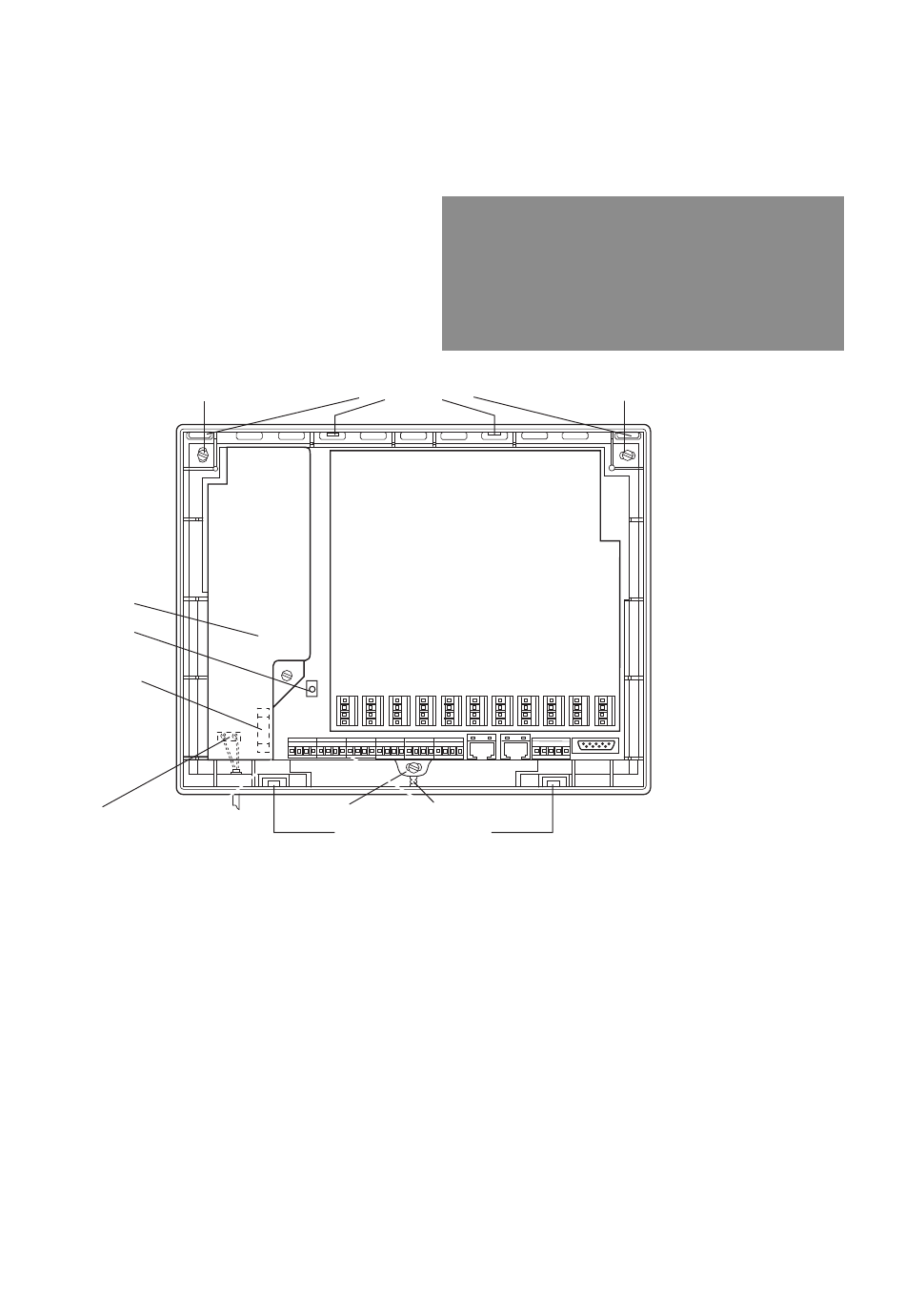

Tekening 1:
open centrale behuizing
van de telefooninstallatie
