1.
Ontlast de druk; zie blz. 4.
2.
Afb. 3. Verwijder het lagerhuis. Voer stappen 1 t/m 8 van
de procedure voor het Lagerhuis en de
verbindingsstang op blz. 8 uit.
3.
Afb. 3. Haal de sensor van de gallonteller los bij (A).
Snij het klembandje los waarmee de draad van de
gallontellersensor vast zit aan de koppelingsdraad.
4.
Afb. 3. Verwijder de twee schroeven (145) en
borgringen (122).
5.
Verwijder de vier schroeven (102) en borgringen (122)
uit het rondselhuis (183).
6.
Tik zachtjes rondom het aandrijfhuis (101) om het
aandrijfhuis los te krijgen. Trek het aandrijfhuis
rechtstandig van het rondselhuis. Zorg ervoor dat u de
tandwielcluster (99) ondersteunt, aangezien die mee
naar buiten kan komen.
Alleen de LineLazer III 3900
1
2
Aandraaien tot 14 N.m – LineLazer III 3900
Aandraaien tot 22.6 N.m – LineLazer III 5900
Breng het resterende vet op deze plaatsen aan
3

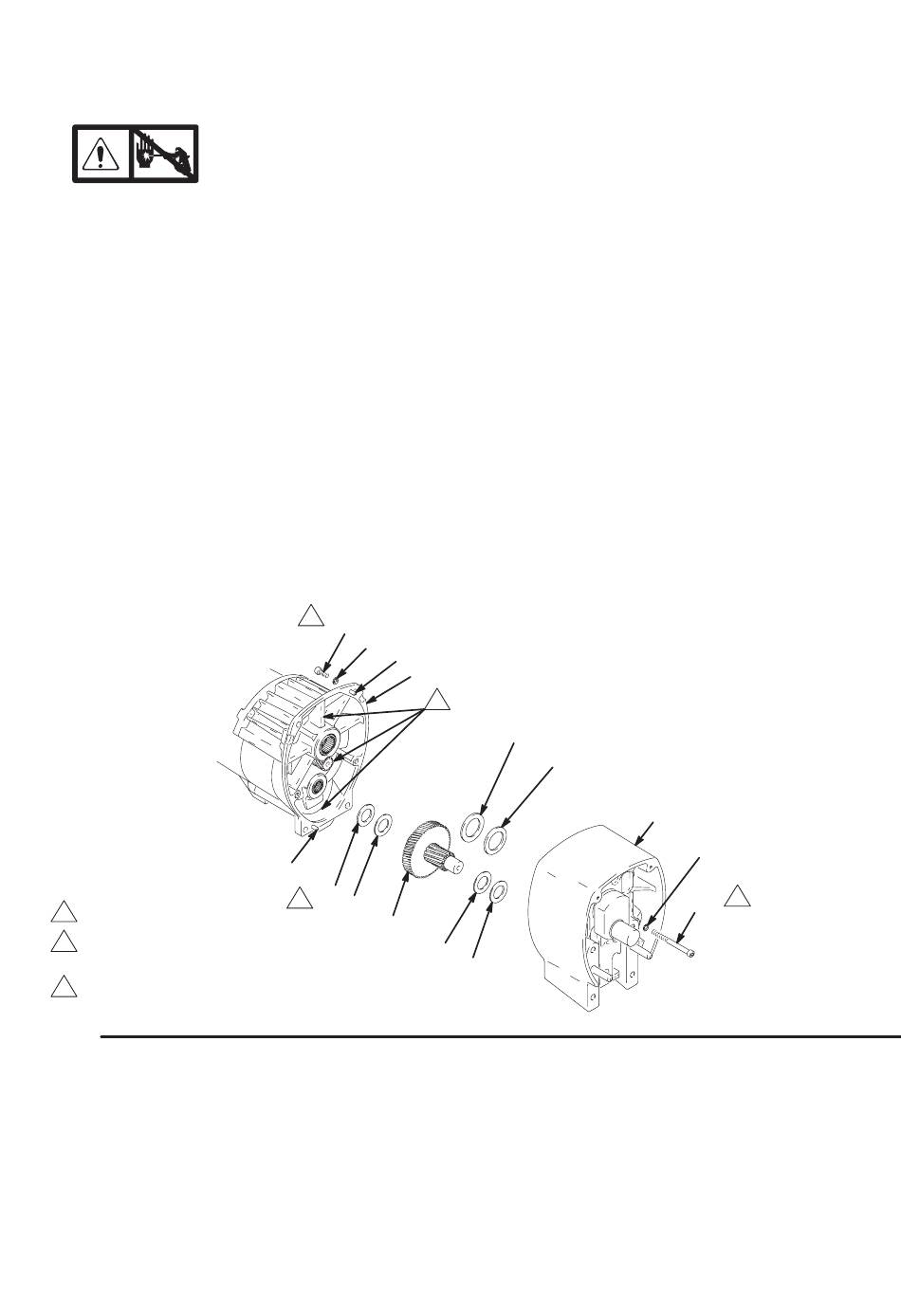

Afb. 3
Aandrijfhuis
2
102
122
B
183
3
B
98
1
98
99
100
Installatie
1.
Breng een ruime laag lagervet (meegeleverd met het
vervangende tandwielcluster) aan op de tandwielcluster
(99) en op de plekken die zijn aangegeven in opmerking
3. Gebruik de volledige 0,29 liter vet voor de LineLazer
III 3900 en 0,32 liter vet voor de LineLazer III 5900.
2.
Plaats de bronskleurige ring (101g) op de as die uit de
lange as van het aandrijfhuis steekt (101). Plaats de
zilverkleurige ring (101h) op het rondselhuis. Richt de
tandwielen uit en druk het nieuwe aandrijfhuis recht op
het ronselhuis en de uitlijnpennen (B).
3.
Breng de vier schroeven (102) en borgringen (122) aan
op het rondselhuis (183).
4.
Breng de twee schroeven (145) en borgringen (122)
aan.
5.
Afb. 2. Sluit de sensor van de gallonteller aan bij (A).
Zet de draad van de gallontellersensor vast aan de
koppelingsdraad met een klembandje.
6.
Afb. 3. Installeer het lagerhuis. Voer stappen 1 t/m 6 van
de procedure voor het Lagerhuis en de
verbindingsstang op blz. 8 uit.
101h
101g
98
101
250
145
2
309414
TI0178A
9
