Installatie
Wandmontage met behuizing
De analyser wordt optioneel geleverd met een geschikte behuizing. Als accessoirepakket ontvangt u 4
montagebeugels met 6,5 mm gaten, die aan de achterkant van de behuizing worden bevestigd.
Om het apparaat te openen moet de beschikbare vrije ruimte minimaal 450 x 350 mm (B x H) zijn.

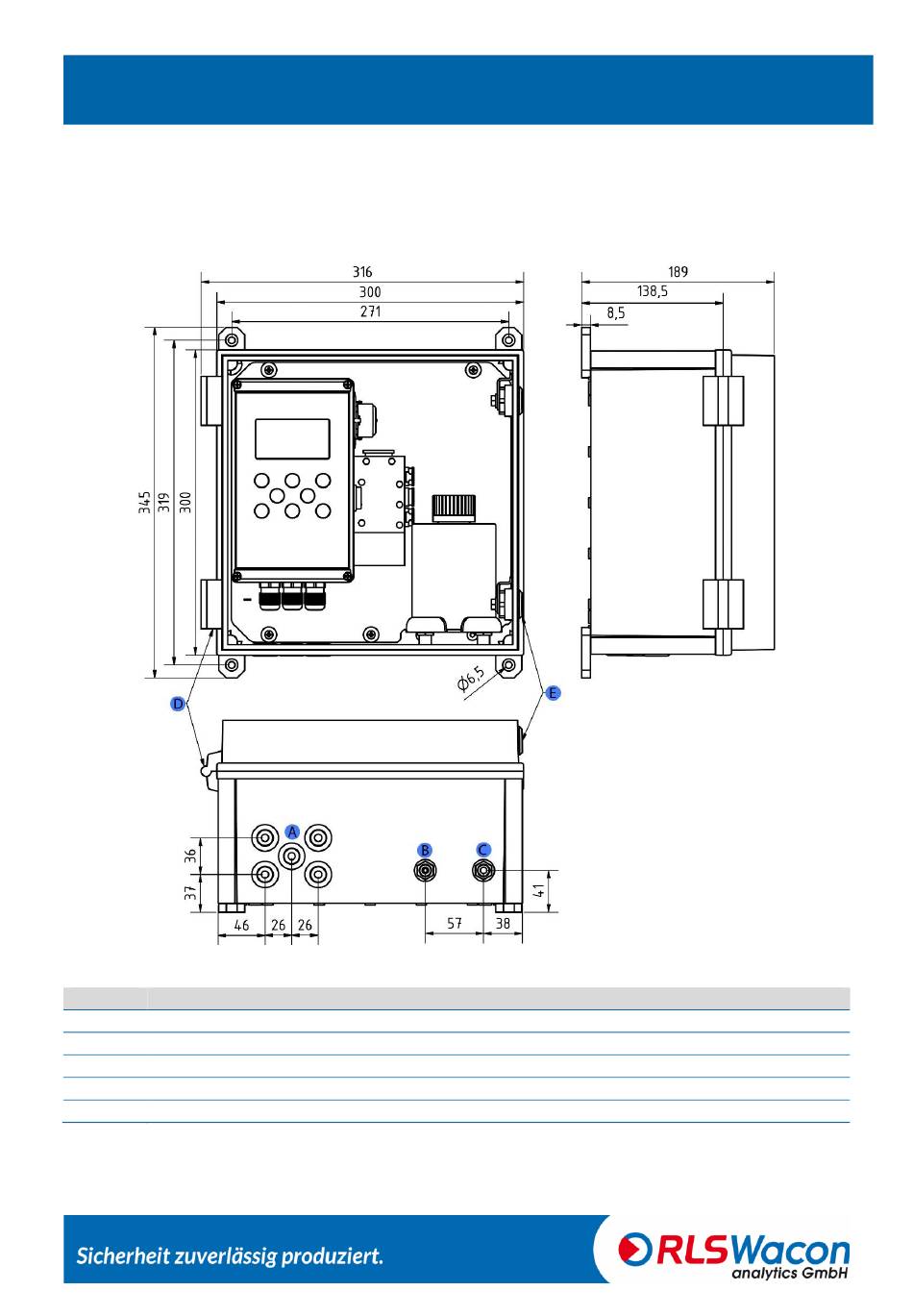

Figuur: Boorplan voor de montage van de analyser in de behuizing
Positie
Beschrijving
A
Kabeldoorvoeringen voor de elektrische aansluiting
B
Watertoevoer - aansluiting voor slang met 6 mm buitendiameter
C
Waterafvoer - aansluiting voor slang met 6 mm buitendiameter
D
Deurscharnier
E
Deursloten
© RLS Wacon analytics GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de
17
