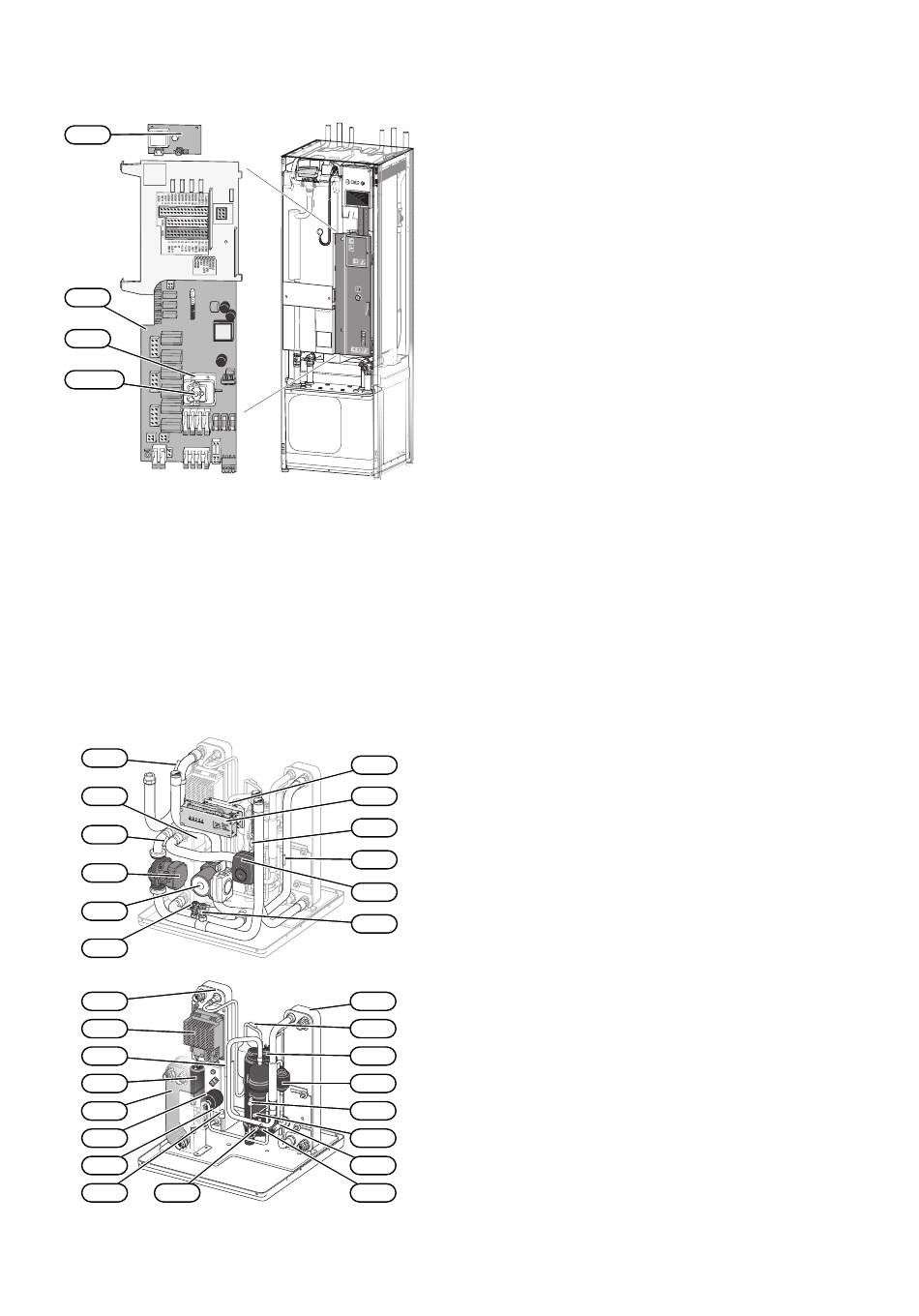

Distributiekasten
AA8
-X27
3
NO
2
O
1
NC
AUX-RELAY
K10
AA2
FQ10
FQ10-S2
ELEKTRISCHE ONDERDELEN
AA2
Basiskaart
AA8
Elektrische anodeprint
FQ10
Temperatuurbegrenzer
FQ10-S2 Resetknop voor temperatuurbegrenzer
1
Uitsluitend warmtepomp met geëmailleerde boiler.
Compressormodules
BT12
EP6
BT3
GP1
GP2
QM2
EP2
QA40
BT17
CA1
EP6
RA1
BT15
BP1
XL21
NIBE S1255PC
1
RF2
AA3
BT11
BT10
QN18
QM1
EP1
BT14
GQ10
HS1
BP2
XL20
QN1
EB10
AANSLUITING VAN DE LEIDINGEN
XL20
Serviceaansluiting, hogedruk
XL21
Serviceaansluiting, lagedruk
VVAC-ONDERDELEN
GP1
Circulatiepomp
GP2
Circulatiepomp van het bronsysteem
QM1
Aftappen, afgiftesysteem
QM2
Aftappen, bronsysteem
QN18
Mengklep, koelen
VOELERS, ETC.
BP1
Hogedrukpressostaat
BP2
Lagedrukpressostaat
BT3
Temperatuurvoelers, retour verwarmingssysteem
BT10
Temperatuurvoeler, bronvloeistof in
BT11
Temperatuurvoeler, bronvloeistof uit
BT12
Temperatuurvoeler, condensor aanvoerleiding
BT14
Temperatuurvoeler, heet gas
BT15
Temperatuurvoeler, vloeistofleiding
BT17
Temperatuurvoeler, aanzuiggas
ELEKTRISCHE ONDERDELEN
AA3
Ingangsprintplaat
EB10
Compressorverwarming
QA40
Omvormer
RF2
EMC-filter
KOEDEMIDDELONDERDELEN
EP1
Verdamper
EP2
Condensor
EP6
Warmtewisselaar, koelen
GQ10
Compressor
HS1
Droogfilter
QN1
Expansieventiel
Hoofdstuk 3 | Het ontwerp van de warmtepomp
