Installatie en montage
Installatie en montage
Digitale aansturing d.m.v. een PLC

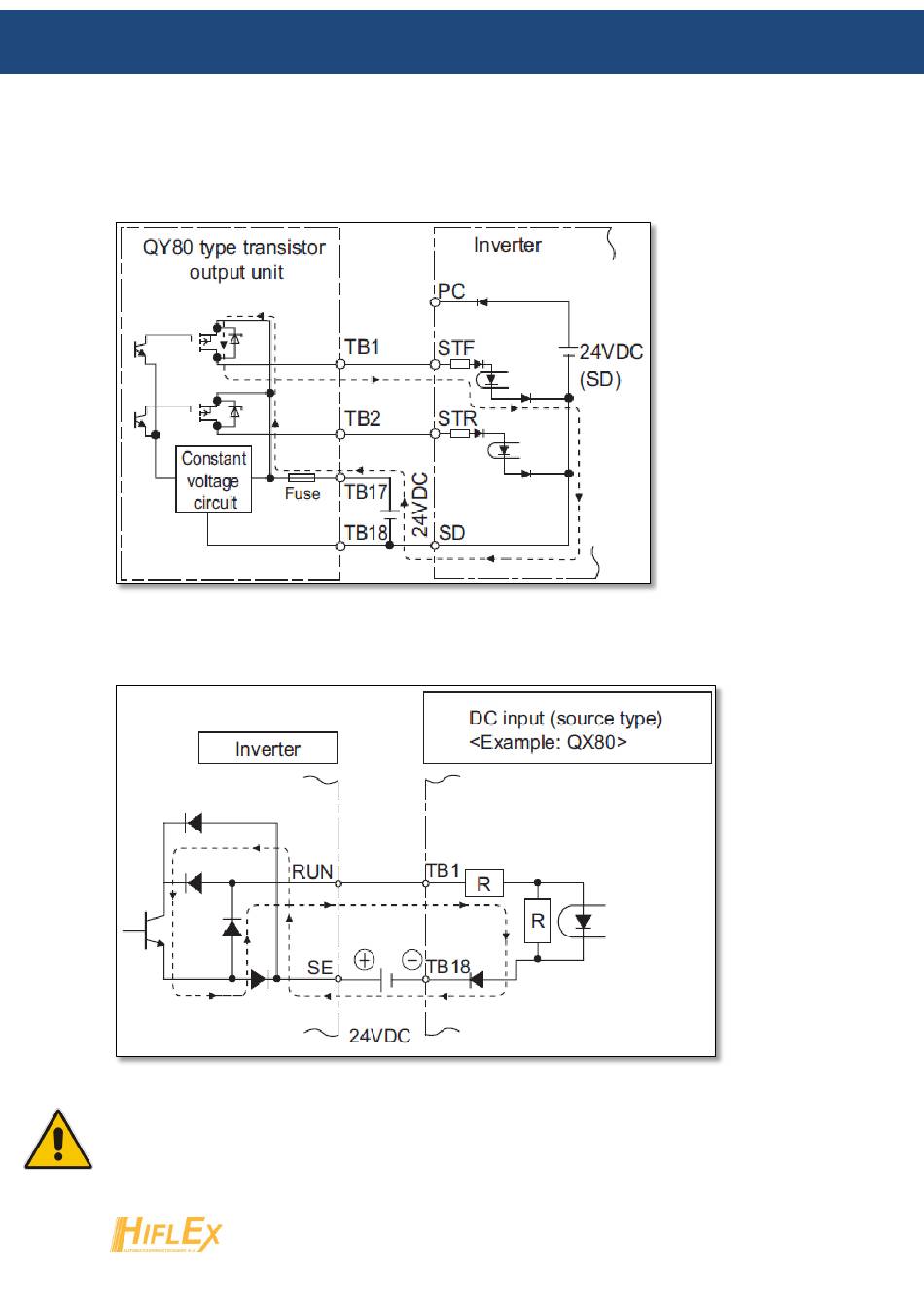

De onderstaande afbeelding toont het aansluitingsschema wanneer de digitale ingangen van de FR-
E700 frequentieregelaar worden aangesloten op een PLC transistor uitgangskaart (voorbeeld met
een QY80 kaart):
Aansluitingsschema wanneer de digitale uitgang van de FR-E700 frequentieregelaar worden
aangesloten op een PLC ingangskaart (voorbeeld met een QX80 kaart):
LET OP:
Standaard staan de ingangen van de FR-E700 ingesteld op source logic (schakelen in de +24V). In de
uitgebreide Engelstalige handleiding van de FR-E700 frequentieregelaar staan ook de
aansluitschema's indien de ingangen van de regelaar aangesloten worden op via Sink logic.
10
