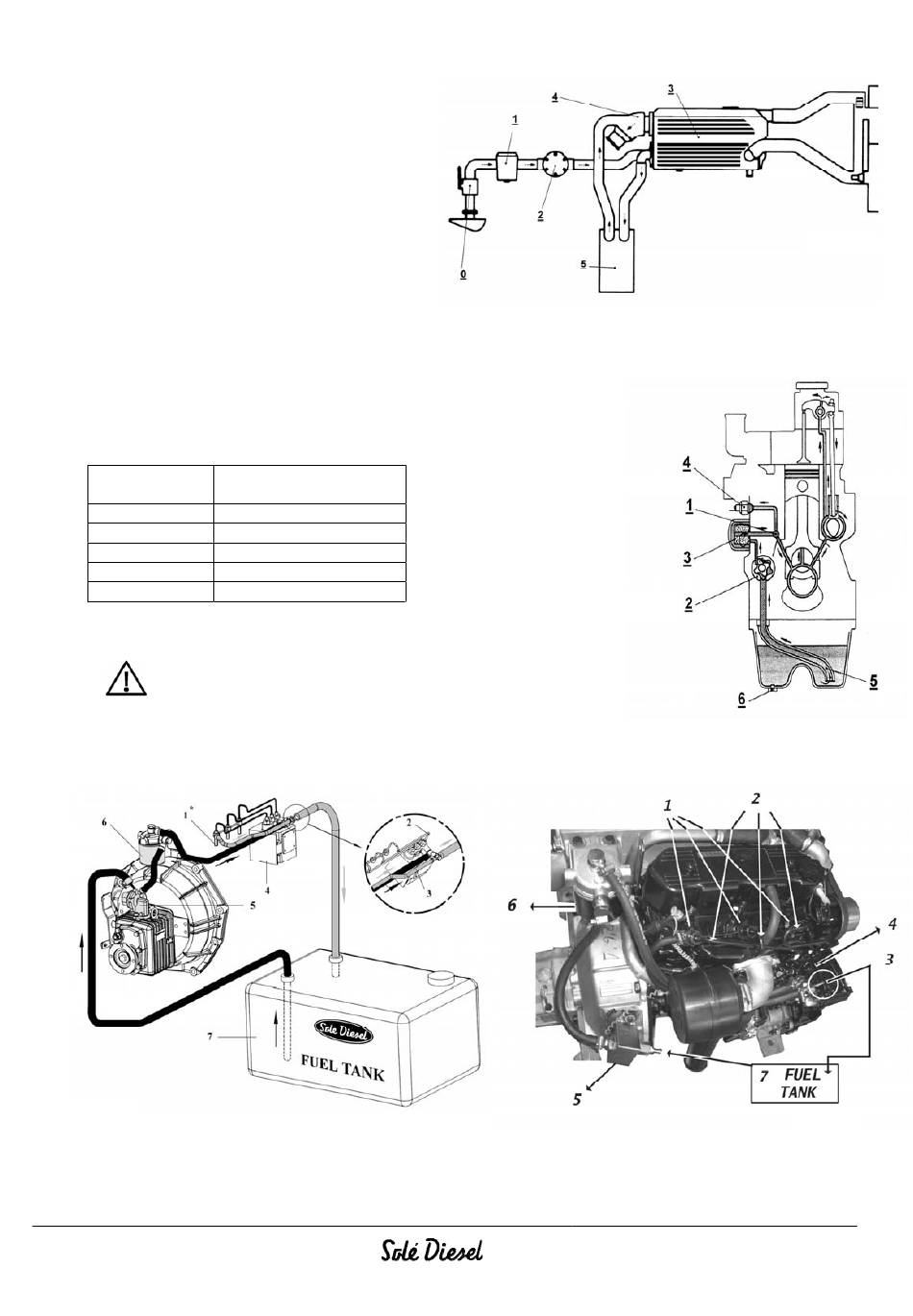

2.2.2 ZEEWATER KOELCIRCUIT (Fig. 2.2)
0) Inlaatkraan
1) Inlaat met waterfilter
2) Water pomp
3) Warmtewisselaar
4) Elleboog natte uitlaat
5) Koeler keerkoppeling (Alleen SMI-R2 keerkoppeling)
2.3 SMEEROLIECIRCUIT
2.3.1 MOTOR (Fig 2.3.1)
Smering vindt plaats d.m.v. een lobe pomp die ervoor zorgt dat de olie bij de diverse smeerpunten komt. Hierbij wordt de olie
gefilterd. De olie wordt door een ventiel naar het filter geperst, naar de hoofdlagers en d.m.v. externe leidingen naar de
stoterstangen. Olie druk (bij warme motor)
min / 800 rpm = 0.5 kg/cm
max / 3000-3600 rpm = 3 - 4 kg/cm
MOTORTYPE:
MINI 17
MINI 26
MINI-29
MINI 33
MINI 44/55
2.3.2 KEERKOPPELING
De keerkoppeling heeft een eigen smering, onafhankelijk van de motor.
Zie fig. 2.2
2.4 BRANDSTOFCIRCUIT (Fig. 2.4)
Fig. 2.4
2
2
CIRCUIT CAPACITEIT
(LITRES)
2,40
3,60
4,20
3,70
5,50
03917700.NL
(1) Hoofdleiding
(2) Oliepomp
(3) Oliefilter
(4) Oliedrukschakelaar
(5) Oliezeef
(6) Loosplug
NL - 6
rev. 0
Fig. 2.2
Fig. 2.4A
