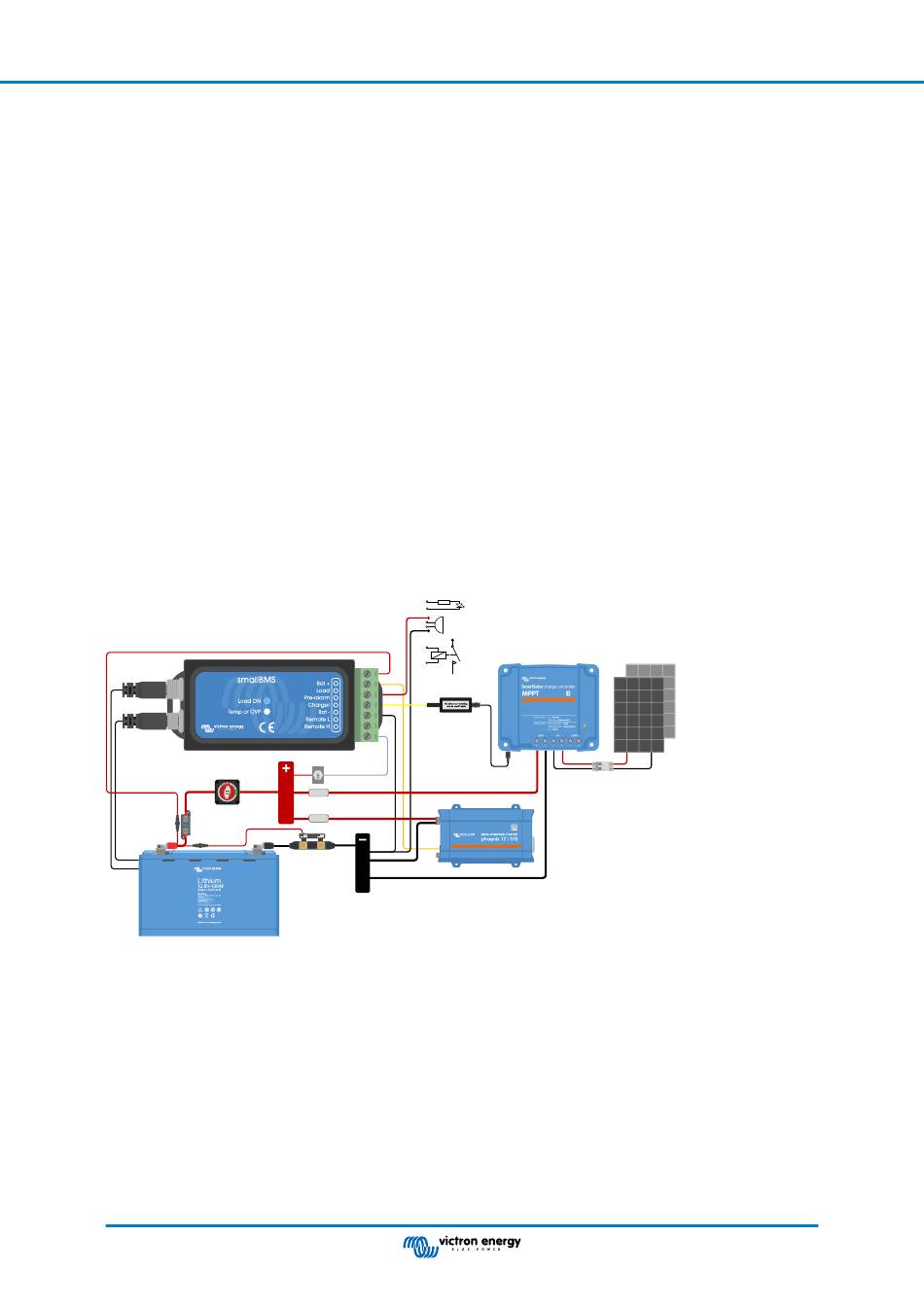

3.3.3. smallBMS met Phoenix-omvormer
Het onderstaande systeemvoorbeeld toont een klein DC-systeem, bijvoorbeeld in een camper. De belangrijkste componenten
zijn:
•
smallBMS
•
12.8 V 100 Ah Lithium Battery Smart
•
SmartSolar MPPT 75/15
•
Phoenix-omvormer VE.Direct 12/375
•
SmartShunt
•
VE.Direct niet-omvormende remote aan/uit-kabel
De Charger uitgang van de smallBMS regelt een SmartSolar lader via een VE.Direct niet-inverterende remote aan/uit-kabel (niet
noodzakelijk met grotere MPPT's die een remote aan/uit poort hebben). Bij te lage/hoge temperatuur of te hoge spanning van de
cel stopt de PV-lader met laden.
Een Phoenix-omvormer VE.Direct 12/375 staat het voeden van huishoudelijke apparatuur toe. Diens remote H ingang verbindt
met de Load uitgang van de smallBMS. Bij te lage celspanning wordt de Load uitgang en als resultaat de remote H ingang van de
omvormer zwevend en ontkoppelt de Phoenix-omvormer om verdere accu-ontlading te beletten.
Een remote aan/uit-schakelaar, geschakeld tussen de plus-rail van de accu en de remote H-ingang van de smallBMS kan
gebruikt worden om DC-belastingen en laders uit te schakelen, bijkomend kan een hoofdschakelaargebruikt worden om de
plus-rail van de accu te isoleren.
De SmartShunt maakt via Bluetooth verbinding met de VictronConnect-app op een telefoon of tablet en er kunnen gemakkelijk
alle bewaakte accuparameters gelezen worden zoals laadstatus, resterende tijd, historische informatie en nog veel meer.
smallBMS
Main switch
Lithium Battery Smart
Pagina 8
smallBMS met vooralarm
DC buzzer
Relay
VE.Direct non inverting remote
on/off cable
Remote on/off switch
Fuse
Phoenix Inverter
Fuse
SmartShunt
LED
SmartSolar Charger
