10. Elektrisch slot aansluiten
10.1. Elektrisch slot aansluiten met interne voeding
De buitenpost is uitgerust met klemmen voor DC en AC functie deurvergrendeling.
DC vergrendeling : in dit geval de deurvergrendeling worden geactiveerd door de voeding (het maximale stroomverbruik is

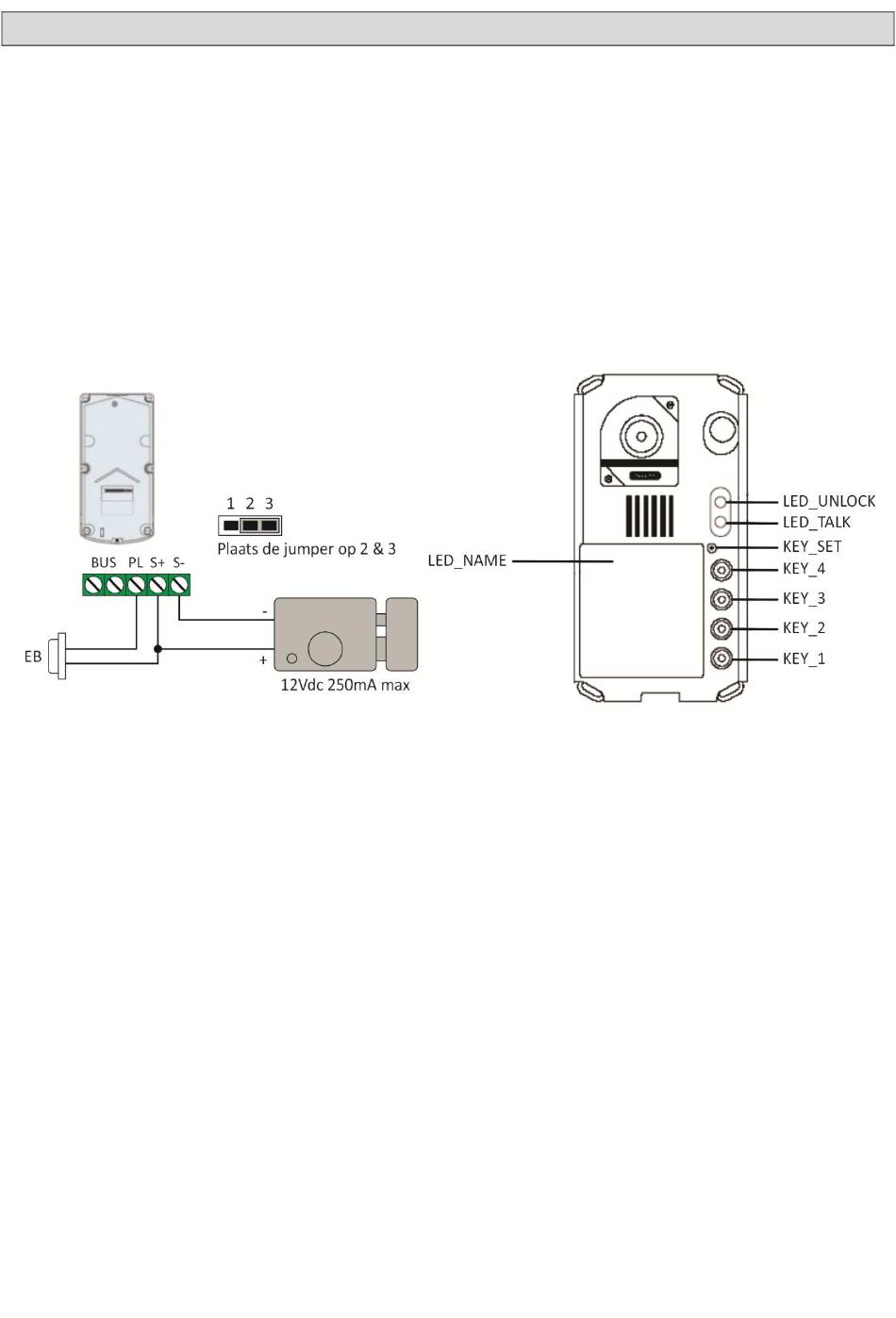

beperkt tot 12 Vdc/250mA). Het volgende schema toont hoe men één deurslot moet aansluiten, zelfs met de EB (exit
button). In dit geval moet de jumper van de camera zich op positie 2-3 bevinden. De waarde van de parameter Unlock mode
op de buitenpost moet op NO (standaard) staan.
Specificaties van het elektrisch slot:
Aansluitspanning: 12 Vdc
Maximaal stroomverbruik: 250 mA
Slot moet ontgrendelen als de spanning aanwezig is.
10.2. Elektrisch slot aansluiten met bijkomende voeding
Om de ontgrendeling van de deursloten correct te laten werken is een extra optionele transformator vereist die moet
gekozen worden op basis van het maximale verbruik van de ontgrendeling. Interne relaiscontacten laten werken op
maximaal 24V (DC of AC) / 1A. Raadpleeg het onderstaande schema om de extra transformator aan te sluiten. De jumper van
de buitenpost moet worden verwijderd voordat de ontgrendeling van de deur wordt aangesloten en de S- klem mag niet
worden aangesloten.
De waarde van de parameter Unlock mode op de monitor moet als volgt worden ingesteld:
-
druk 3 keer op de knop KEY_SET (de led UNLOCK brandt en men hoort 2 geluidssignalen)
-
druk dan op de knop KEY_1 voor:
Unlock mode = NO (men hoort een lang geluidssignaal) in geval van spanning aan om het slot te ontgrendelen (bv.
elektrisch slot).
Unlock mode = NC (men hoort twee korte geluidssignalen) in geval van spanning af om het slot te ontgrendelen (bv.
elektromagneet).
Raadpleeg de tabel op pagina 26 met de codes op het einde van de handleiding om te weten hoe u de andere parameters
kan configureren.
Specificaties van het elektrische slot:
Aansluitspanning: 24 Vac/dc
Maximaal stroomverbruik: 1A
11
