12 Werkwijze bij ontvangst van een vervangend apparaat

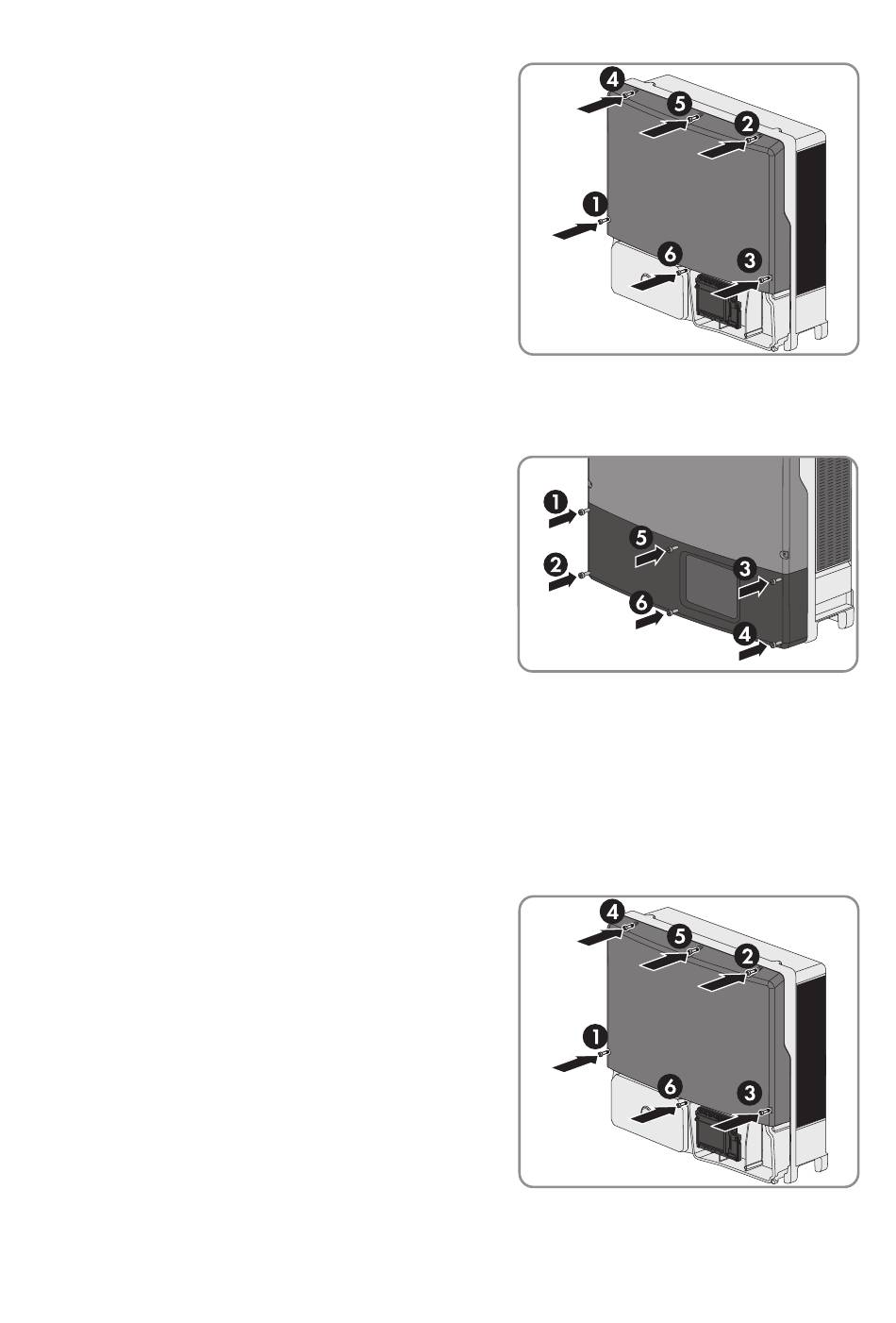

8. Monteer de bovenste transportdeksel van het
vervangend apparaat op de defecte omvormer.
Plaats hiervoor de bovenste transportdeksel met
de 6 schroeven en borgringen op de behuizing
van de defecte omvormer en draai ze vast met
een inbussleutel (SW 4) in de volgorde 1 t/m 6
(koppel: 6 Nm ± 0,3 Nm). De tanden van de
borgringen moeten hierbij in de richting van de
deksel wijzen.
9. Monteer de onderste transportdeksel van het vervangend apparaat op de defecte omvormer.
Plaats hiervoor de onderste transportdeksel van bovenaf in de behuizing en klap de deksel
naar beneden. Daarbij moeten de schroeven uit de onderste behuizingsdeksel steken.
10. Draai alle 6 de schroeven van de onderste
transportdeksel met een inbussleutel (SW 3) vast
in de volgorde 1 t/m 6 (koppel: 2,0 Nm ±
0,3 Nm). Door de volgorde aan te houden
voorkomt u dat de deksel scheef komt te zitten
en de behuizing niet volledig wordt afgedicht.
Tip: plaats de lange schroef in het schroefgat
onderin het midden en de 5 korte schroeven in
de overige schroefgaten als de schroeven uit de
onderste behuizingsdeksel vallen.
11. Monteer het vervangend apparaat en sluit de elektrische aansluitingen aan (zie
bedieningshandleiding van de omvormer).
12. Monteer eventueel de interfaces in het vervangend apparaat en sluit deze aan (zie de
handleiding van de interface).
13. Monteer eventueel de overspanningsbeveiligingen in het vervangend apparaat (zie
hoofdstuk 9, pagina 33).
14. Monteer de bovenste behuizingsdeksel van de
defecte omvormer op het vervangend apparaat.
Plaats hiervoor de bovenste behuizingsdeksel
met de 6 schroeven en borgringen op de
behuizing van de defecte omvormer en draai ze
met een inbussleutel (SW 4) vast in de volgorde
1 t/m 6 (koppel: 6 Nm ± 0,3 Nm). De tanden
van de borgringen moeten hierbij in de richting
van de deksel wijzen.
42
STP20-25TL-SG-nl-10
SMA Solar Technology AG
Servicehandboek
