INSTALLATIE
1. Minimale configuratie
Besturingssysteem Windows 7
Harde schijf beschikbare ruimte 10 Go
Minimale resolutie : 600 x 800 px
RAM : 2 Go
1 USB-poort
De computer moet verbonden zijn met internet terwijl de CALIWELD-software wordt geïnstalleerd.
2. Installatie software en materiaal
Zie snelle opstartprocedure (Bijlage p.25).
3. Aansluiting van het lasapparaat op de koffer
Er zijn 2 verschillende manieren om te bekabelen, afhankelijk van de lasprocedure :
1. Bij het lassen, om de instellingen te controleren.
2. Op de weerstandsbelasting, om een validatie-verklaring op te stellen (het controleren van de lasinstellingen kan ook gedaan worden op de weers-
tandsbelasting).
In TIG : schakel de HF (High frequence) uit bij het lassen, zoals op een weerstandsbelasting. Desalniettemin is de CALIWELD
koffer uitgerust met een «HF Beveiliging» die de correcte werking van het product in HF garandeert als de testvoorwaarden op-
timaal zijn (bekabeling.....). Om de HF te kunnen gebruiken moeten de installatieprocedure en de aansluiting van het materiaal
correct uitgevoerd worden. In geval van een niet correct gebruik of niet correcte aansluiting is het mogelijk dat de software niet
correct werkt (onderbreken van het opslaan, uitvallen van de software, blauw Windows scherm....).
CALIWELD
GCU 1.0
VM1
Texas Voltage Measurement
120 V max
Ref. 060531
x 2 (+) (-)
VM2
Clamp Voltage Measurement
Ref. 060548
ECM1
Euro connector Multi-Measurement
Ref. 060524
PC1 : Current 500A max
ARC1 : Remote control
VM1 : Voltage 120V max
SWM1 : Tachometer 30m/min max
GM1 : Gas 30l/min argon max
PC1
ARC1
VM1
SWM1
GM1
USB
Caliweld PC Cable
Ref. 060609
CALIWELD KALIBRATIE KOFFER
AANSLUITING VAN HET LASAPPARAAT OP DE KOFFER
GM1
Gas Measurement
X X X X X X X X X X X X X X X X X
VM1
Ref. 060555
GM1
TIG
PC1
Texas-Texas cable
+ -
Ref. 060593
TIG connections
ARC1
AMPHENOL
Ref. 060586
RC / Caliweld
MMA
DIN
+ -
DRC1
DIN
Ref. 060579
RC / Caliweld
DIN
RC1
Remote control
Ref. 060562
ECM1
EM
ARC1 / DRC1
MIG
+ -
OPTION
SWM1
Tachometer 30m/min max
Ref. 060517

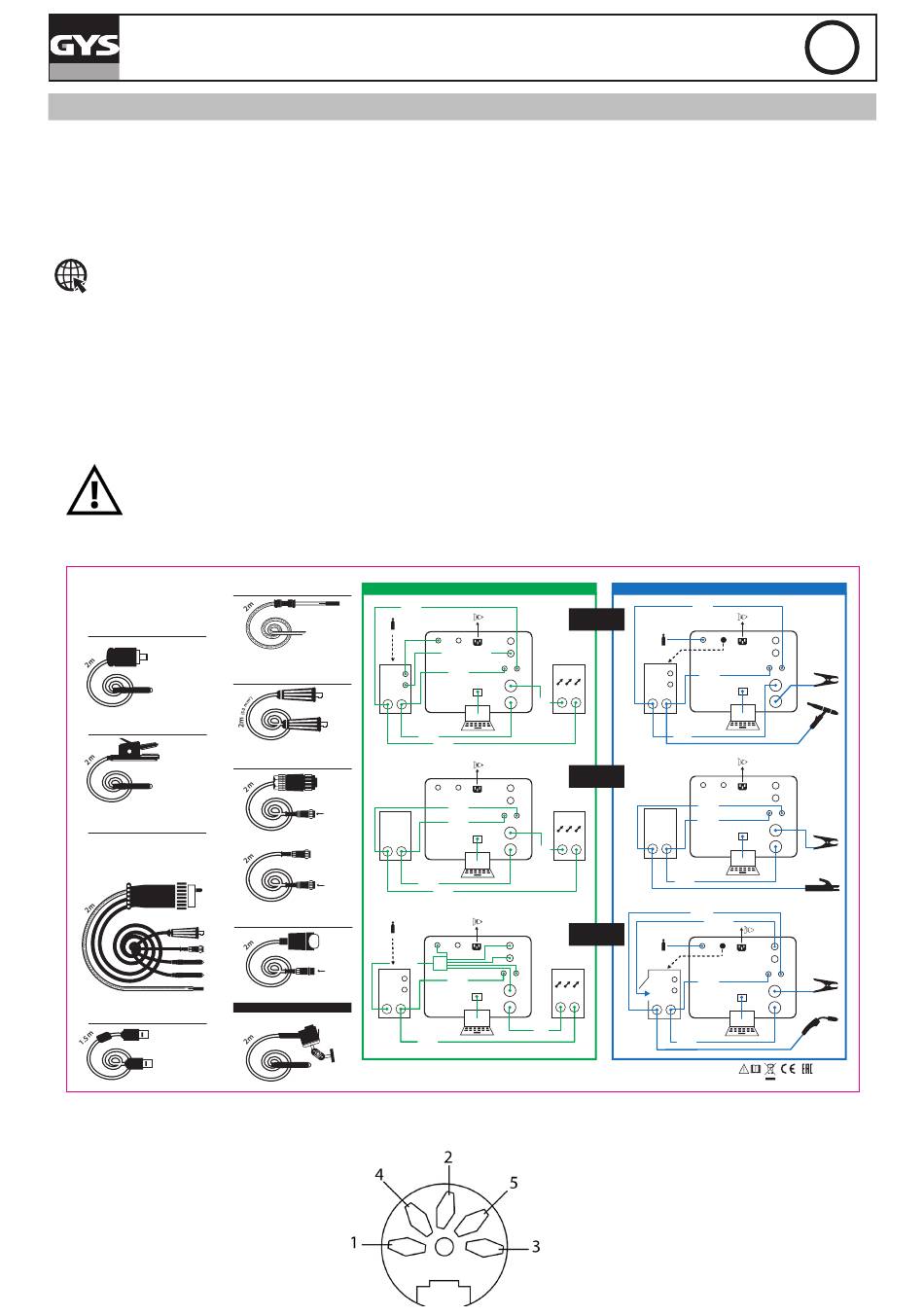

SCHEMA AANSLUITING TREKKER
CALIBRATION SETUP
TIG
ARC1 / DRC1
-
+
LOAD
VM1
USB
PC1
PC1
PC1
MMA
VM1
-
+
LOAD
VM1
USB
PC1
PC1
PC1
MIG
-
+
LOAD
VM1
USB
PC1
PC1
1 - Gemeenschappelijk
3 - Knop lassen
NL
WELDING SETUP
VM1
-
+
TIG
VM1
+ -
USB
PC1
VM1
-
+
MMA
VM1
+ -
USB
PC1
VM2
