4 Productbeschrijving
Positie
Toelichting
F
Display
De display geeft de actuele gebruiksgegevens en gebeurtenissen of fouten weer
(zie hoofdstuk 9.2 "Overzicht van de display", pagina 48).
G
Electronic Solar Switch (ESS)
De ESS vormt samen met de DC-connectoren een DC-lastscheider. De ESS vormt in
aangesloten toestand een geleidende verbinding tussen PV-generator en omvor-
mer. Door de ESS uit de omvormer te trekken, wordt de stroomkring onderbroken
en door alle DC-connectoren los te koppelen, wordt de PV-generator volledig van
de omvormer gescheiden.
H
Onderste behuizingsdeksel
I
Bovenste behuizingsdeksel

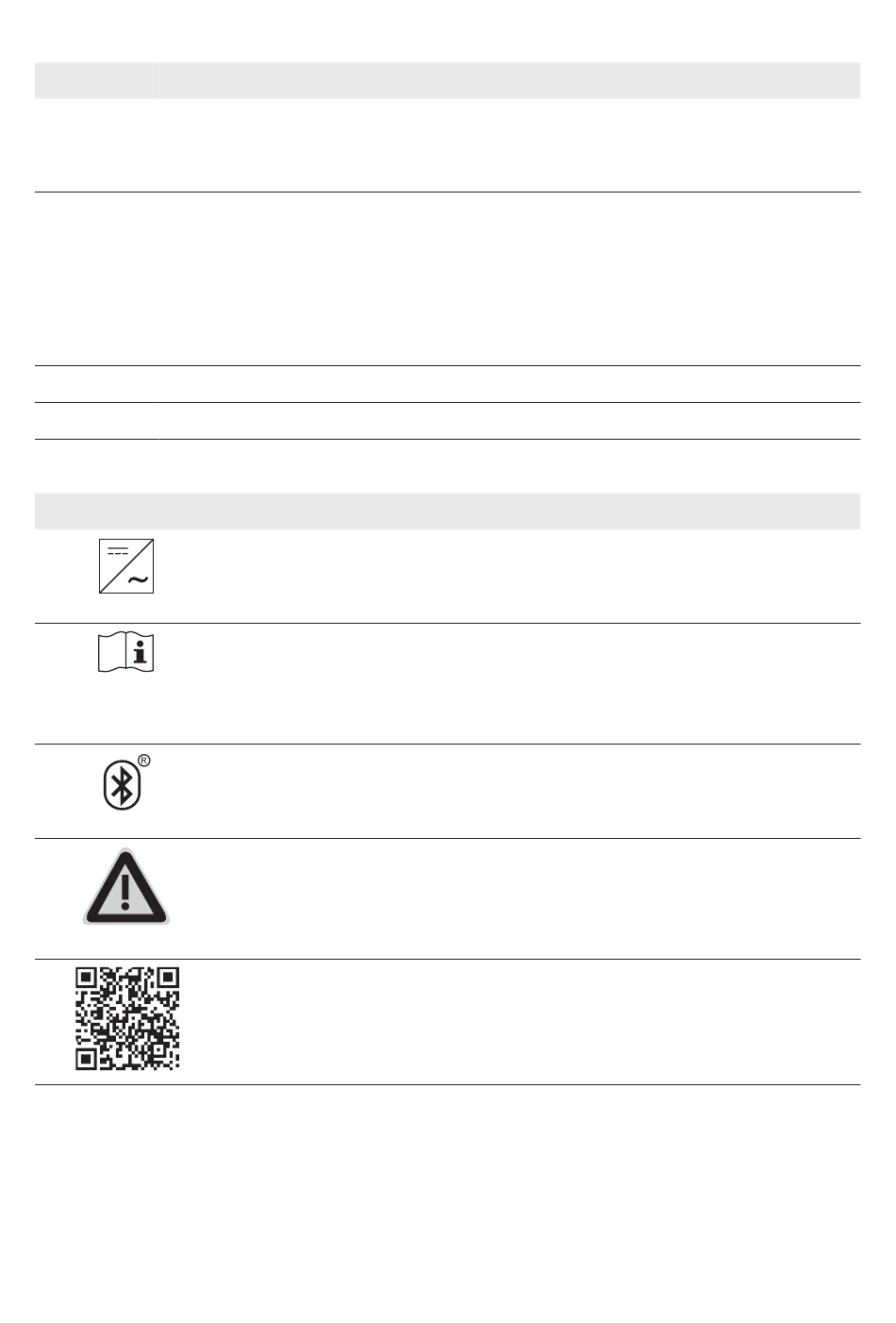

Symbolen op de omvormer, de ESS en het typeplaatje
Symbool
14
STP15-17TL-10-BE-nl-10
Toelichting
Omvormer
Samen met de groene led geeft het symbool de bedrijfstoestand van om-
vormer aan.
Documentatie in acht nemen
Samen met de rode led geeft het symbool een fout aan (zie het service-
handboek op www.SMA-Solar.com voor meer informatie over het verhel-
pen van fouten).
BLUETOOTH
Samen met de blauwe led signaleert het symbool een actieve communi-
catie via BLUETOOTH.
Gevaar
Dit symbool geeft aan dat de omvormer extra moet worden geaard als
ter plaatse een extra aarding of een potentiaalvereffening vereist is (zie
hoofdstuk 6.3.3 "Extra aarding aansluiten", pagina 32).
QR Code
Links naar pagina's met meer informatie over de omvormer vindt u op
www.SMA-Solar.com.
SMA Solar Technology AG
Bedieningshandleiding
