Over deze taak

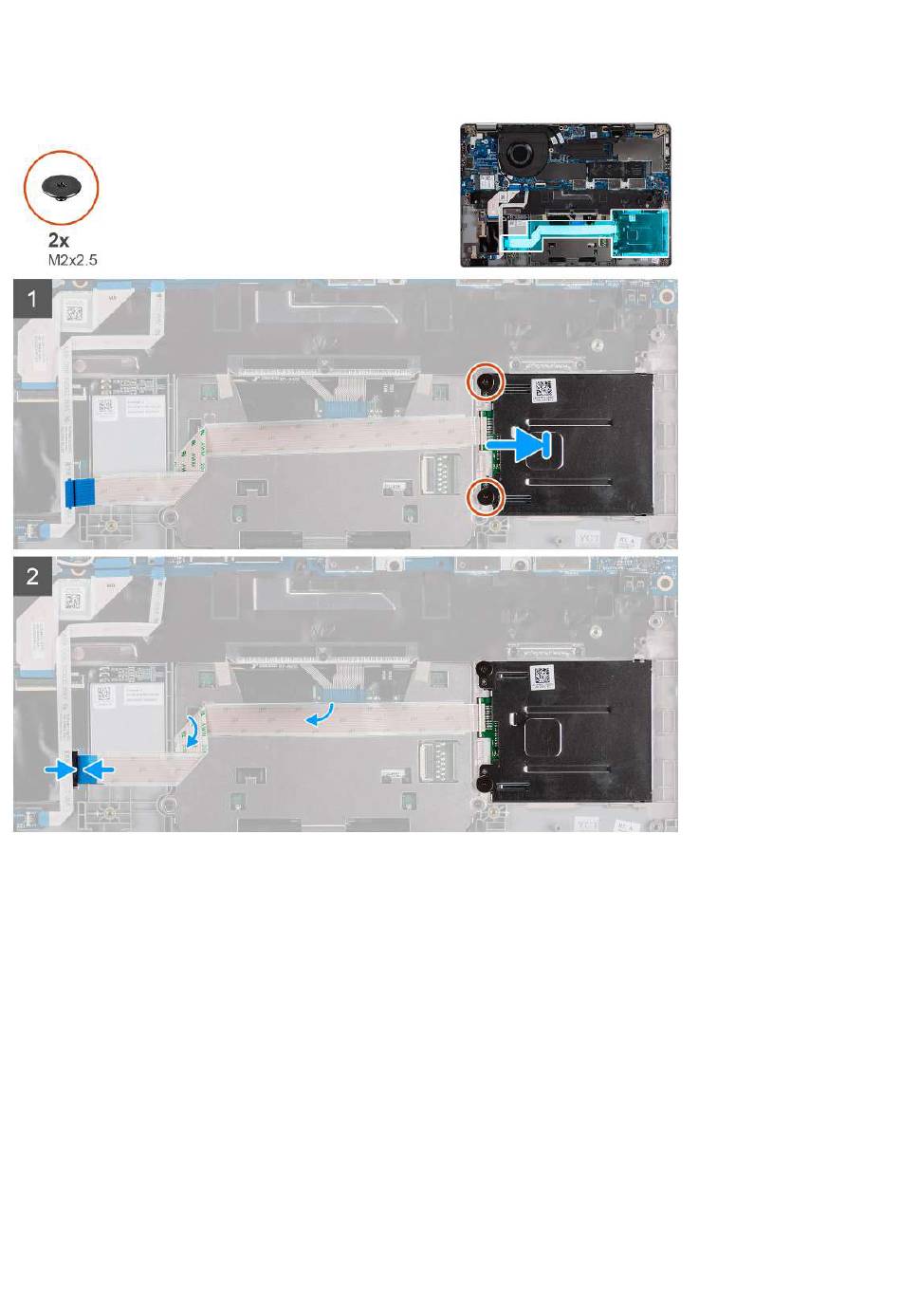

De volgende afbeelding geeft de locatie van de smartcardlezer aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de smartcardlezer uit en plaats deze op de palmsteuneenheid.
2. Plaats de twee schroeven (M2x2.5) terug om de smartcardlezer op de palmsteuneenheid te bevestigen.
3. Koppel de kabel van de smartcardlezer aan de connector en sluit de vergrendeling.
4. Sluit de clickpad-FPC aan op de connector en sluit de vergrendeling.
Vervolgstappen
1. De
luidsprekers
plaatsen.
2. Installeer de batterij.
3. Installeer de onderplaat.
4. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
84
Onderdelen verwijderen en plaatsen
