MONTAGEHANDLEIDING DALI SR-2303
Belangrijk: Aub lees deze handleiding aandachtig voor de installatie en bewaar de handleiding voor toekomstige aanpassingen.
De Integratech DALI controller SR-2303 is geschikt voor de aansturing van mono-color, bi-color, RGB en RGB+W ledstrips via een DALI master.
TOEPASSING:
De DALI controller kan in de gewenste modus mono-color, bi-color, RGB of RGB+W ingesteld worden.
Het DALI-adres kan handmatig worden toegewezen bij 00-63-FF. Bij fabrieksinstelling is er geen DALI-adres toegewezen aan de dimmer en toont het display FF. Als
het DALI-adres op FF wordt ingesteld, wordt de dimmer teruggezet naar de fabrieksinstellingen. De digitale display toont AU als de DALI master het adres toewijst.
Compatibel met alle DALI systemen op de markt
automatische adressering via master of manuele adresinstelling
display met indicatie van DALI adres
4 apart aanstuurbare uitgangen
INHOUD VERPAKKING:
1 DALI controller SR-2303P
AANSLUITSCHEMA:
DALI controller SR-2303 bevat 4 kanalen van 5A. Het maximum aanstuurbaar vermogen op 24VDC is :
480W voor mono-color, bi-color of RGB+W ledstrips
360W voor RGB ledstrips
Bij grotere vermogens kan u dit uitbreiden door gebruik te maken van een power repeater type SR-3002. De power repeater fungeert dan als slave voor de DALI
controller. Power repeater SR-3002 heeft een vermogen van 8A per kanaal. Hierop kan u tot 560W ledstrips aansluiten op 24VDC.
Manueel instellen DALI adres
Indien de automatische adressering via de DALI master niet gebruikt wordt, dan kan het DALI adres manueel ingesteld worden :
1. Druk lang op toets 1 of 2 tot het getoond adres in de display begint te knipperen.
2. Druk nu kort op toets 1 of 2 om het gewenste DALI adres in te stellen.
3. Indien het gewenste adres gekozen is, blijf dan opnieuw lang drukken op toets 1 of 2 om te bevestigen. Het gekozen DALI adres stopt nu met knipperen.
Mode instellen:
1. Druk tegelijk op toets 1 en 2 en blijf drukken.
2. Selecteer met toets 1 de gewenste modus:
1A = mono-color / 2A = bi-color / 3A = RGB / 4A = RGB+W
3. Indien de gewenste modus gekozen is, druk dan opnieuw tegelijk op toetsen 1 en 2 om te bevestigen en af te sluiten.
Voorbeeld adressering en modus:
Indien bv DALI adres 22 ingesteld, word:
In mode 1A (mono-color) zijn alle 4 kanalen automatisch ingesteld op adres 22
In mode 2A (bi-color) is kanaal 1 en kanaal 3 ingesteld op adres 22, kanaal 2 en kanaal 4 worden automatisch ingesteld op adres 23.
In mode 3A (RGB) is kanaal 1 adres 22, kanaal 2 wordt adres 23 en kanaal 3 wordt adres 24
In mode 4A (RGB+W) is kanaal 1 adres 22, kanaal2 wordt adres 23, kanaal 3 wordt adres 24 en kanaal 4 wordt adres 25

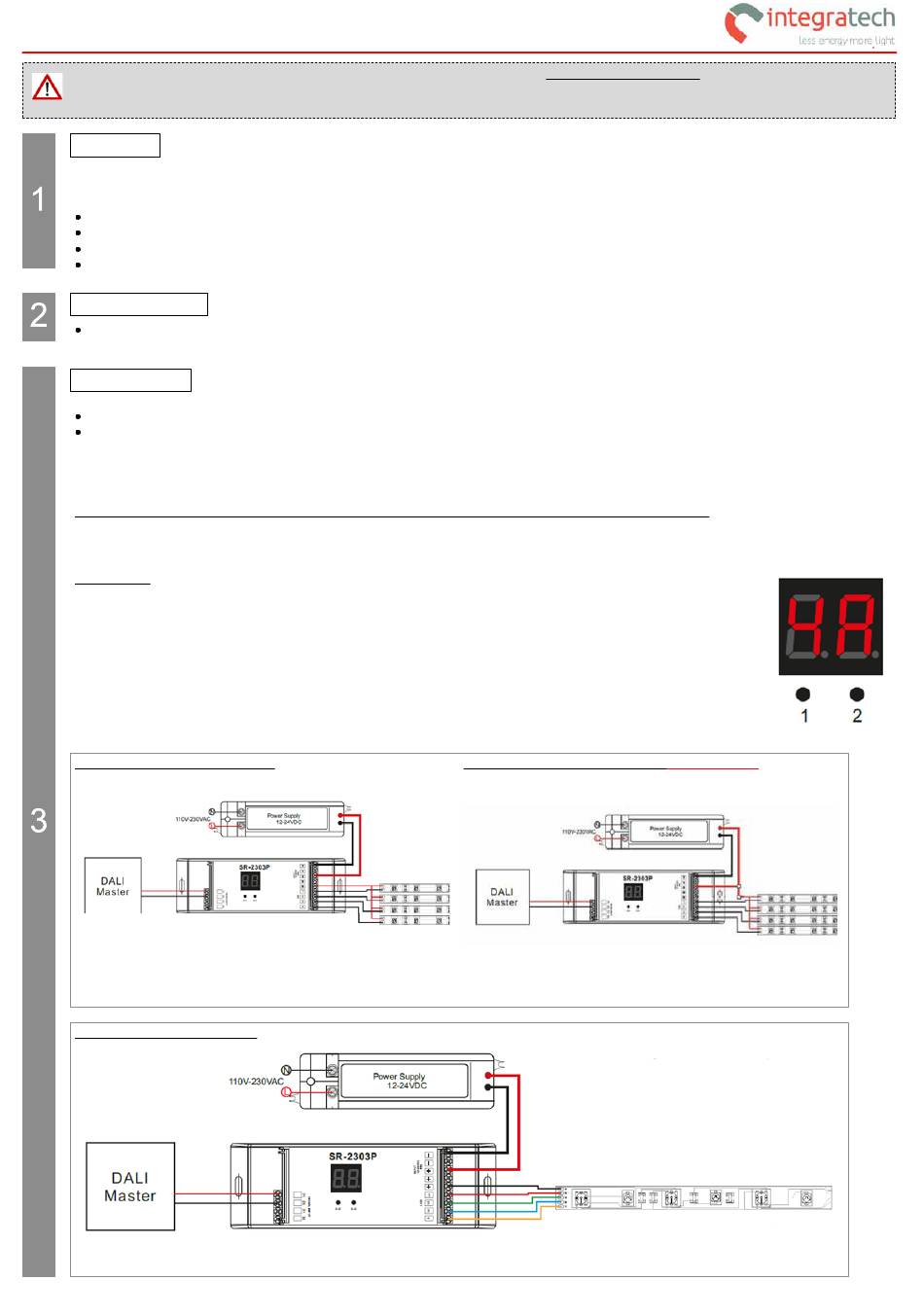

Voorbeeldschema SR
-2303 mono-color:
Voorbeeldschema SR-2303 RGB+W
INTEGRATECH BVBA | GROENSTRAAT 48 | BE3270 SCHERPENHEUVEL | +32 16 79 50 51 | www.integratech.be | info@integratech.be
OP INTEGRATECH LICHTSTURINGEN GELDT EEN GARANTIE VAN 2 JAAR
INDIEN DEZE GEPLAATS ZIJN CONFORM DE INSTALLATIEVOORSCHRIFTEN!
Voorbeeldschema SR-2303 mono-color:
Total Output >10A
