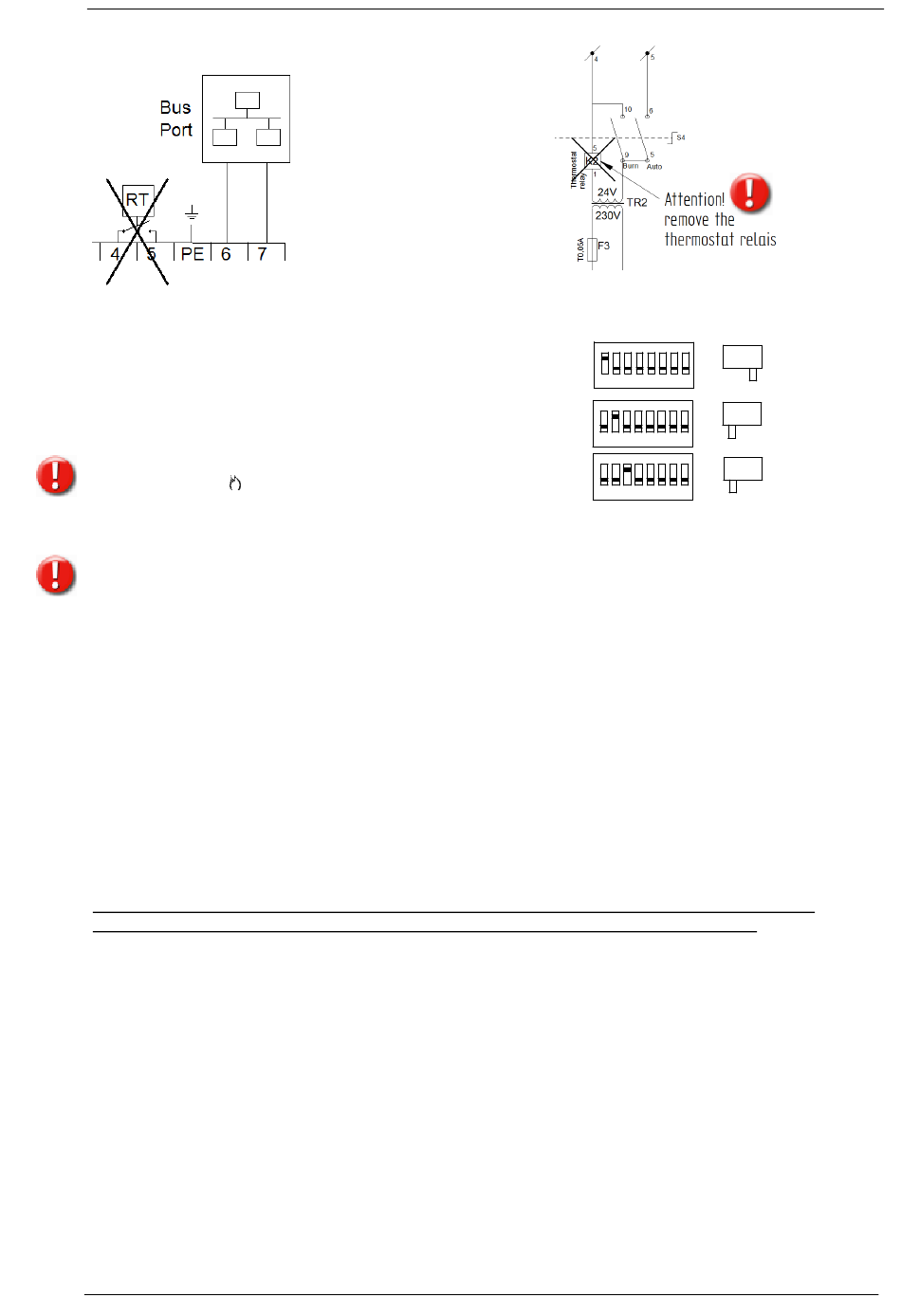

2. Verwijder relais K2 uit de relaishouder!
• Elk toestel moet een eigen nummer krijgen (in te stellen met
de microschakelaar in het toestel). Het nummer van de
microschakelaar welke naar boven staat, dat is het nummer
voor het desbetreffende toestel.
• Op toestel 1 moet de microschakelaar S3 op 1 (on) staan en
op de andere toestellen 2 en hoger moet de microschakelaar
S3 op 0 (uit) staan.
• Relais K2 moet verwijderd worden uit de relaishouder !
Stand 3 "burn"
handbediening d.m.v. de
standenschakelaar op de heater functioneert in deze situatie
met de interface unit niet meer!
Indien deze instellingen niet juist gemaakt zijn kunnen de heaters niet goed functioneren en kunnen er
defecten ontstaan aan heaters of aansturing, ook al lijkt het in eerste instantie dat de installatie wel
werkt.!
Het veranderen van de instelling van deze schakelaartjes moet bij een spanningsloos toestel gebeuren.
Anders wordt de verandering niet herkend door het toestel.

6.4.6 Zekeringen

De hoofdprint (HC) heeft twee zekeringen. (zie elektrisch schema). Zekeringen F1 en F2 (5A Traag)
zitten op de netvoeding van de heater. De zekeringen alleen vervangen door gelijkwaardige zekering.
Zekering F3 (T0,05A) beschermt de 24V trafo in de thermostaat circuit.

6.5 Lucht inlaat/ rookgasafvoer

De installatie van de luchttoevoer en verbrandingsgasafvoer moet voldoen aan NEN 1078,
NEN2757 en /of NEN 2078.
Voor dit toestel geldt de afvoerclassificatie typen C12 en C32. Zie de technische gegevens.
Alleen de specifiek voorgeschreven luchttoevoer en verbrandingsgasafvoer delen mogen worden
gebruikt. Dit geldt voor de doorvoeren als ook voor de verbindingsdelen van het systeem.
De luchtverwarmer is een VR-toestel. Sluit daarom nooit een HR afvoer aan op het toestel. Dit kan
blijvende schade veroorzaken.

6.5.1 Verbindingsdelen en materiaal

Deze heater kan aangesloten worden met Alu vaste of met RVS flexibele verbindingsdelen.
Het is alleen toegestaan om CE gemarkeerde verbindingsdelen toe te passen van:
Fabricaten van de M&G Group, o.a. Muelink & Grol (M&G) en Burgerhout: 1. type Dik of dunwandig Alu-
fix met een temperatuur klasse van T 200 of 2. Muelink & Grol (M&G) RVS isoflex SP 0.10 afvoerbuizen
T200 P1, zoals weergeven in de installatievoorbeelden afvoersystemen. Deze systemen zijn in ieder
geval te betrekken via Winterwarm.
Gebruik alleen pijpen en bochten in dezelfde diameter als de aansluitdelen op het toestel.
Verschillende fabrikanten hebben verschillende verbinding/koppel methodes.
Het is niet toegestaan om deze verschillende methodes van verschillende fabrikanten te combineren in
één systeem.
Instructieboek heaters type DXC (NL 551i)
S2
S3
ON
1
0
1 2 3 4 5 6 7 8
ON
1
0
1 2 3 4 5 6 7 8
ON
1
0
1 2 3 4 5 6 7 8
Pagina 8/21
Heater 1
Heater 2
Heater 3
