J Z (uitvoer) markering
Druk hierop om de papierinvoerlade uit te voeren.
K Ladelampje
Verlicht de uitvoerlade. (U kunt de instelling hiervoor
configureren.) (pag. 20)

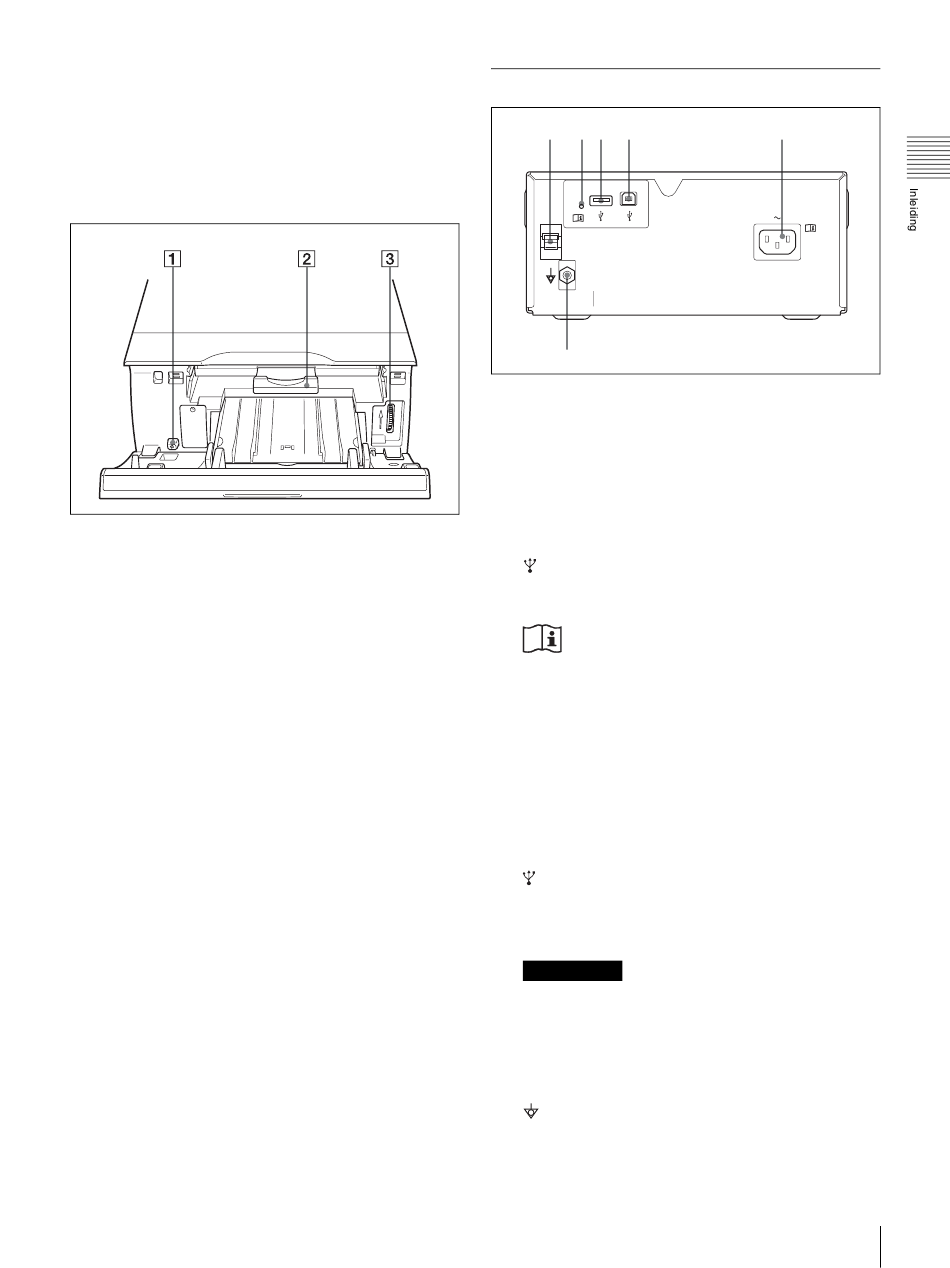

Binnen de lintklep
A ! POWER-schakelaar
Met deze schakelaar zet u de printer aan en uit. Deze
schakelaar werkt ook als de lintklep open staat.
B Lintlade (pag. 14)
Plaats het inktlint in deze lade.
C Draaischijf (pag. 30)
Met deze draaischijf kunt u papier handmatig
verwijderen wanneer het is vastgelopen.
Achter
1 23 4
6
A USB-kabelklem (pag. 13)
Hiermee zet u de USB-kabel vast zodat hij niet kan
worden losgetrokken.
B Lampje van de OPTION-aansluiting
Knippert wanneer er een niet-ondersteund apparaat
aangesloten is.
C
OPTION-aansluiting (type A)
Wordt gebruikt om stroom te leveren aan optionele
accessoires.
Waarschuwing
Gebruik van dit toestel voor medische
doeleinden
Deze aansluiting is niet geïsoleerd.
Sluit hier alleen een UPA-WU10 draadloos
printsysteem op aan dat uitsluitend gevoed wordt via
het apparaat.
Wanneer u een apparaat aansluit dat op wisselstroom
werkt, kan de patiënt of de operator een elektrische
schok krijgen door lekstroom vanaf het apparaat.
D
USB-aansluiting
Hier sluit u een computer aan die is voorzien van een
hogesnelheids-USB-aansluiting (USB 2.0-
compatibel).
Opmerking
Gebruik de meegeleverde USB-kabel voor het
aansluiten.
E - AC IN-aansluiting (pag. 12)
Hier sluit u het netsnoer aan.
F
Equipotentiaal/aardeaansluiting
Hier sluit u een aardesteker (equipotentiaalsteker) aan
waarmee u de verschillende onderdelen van het
systeem op hetzelfde potentiaal brengt.
Plaats en functie van onderdelen en knoppen
5
11
