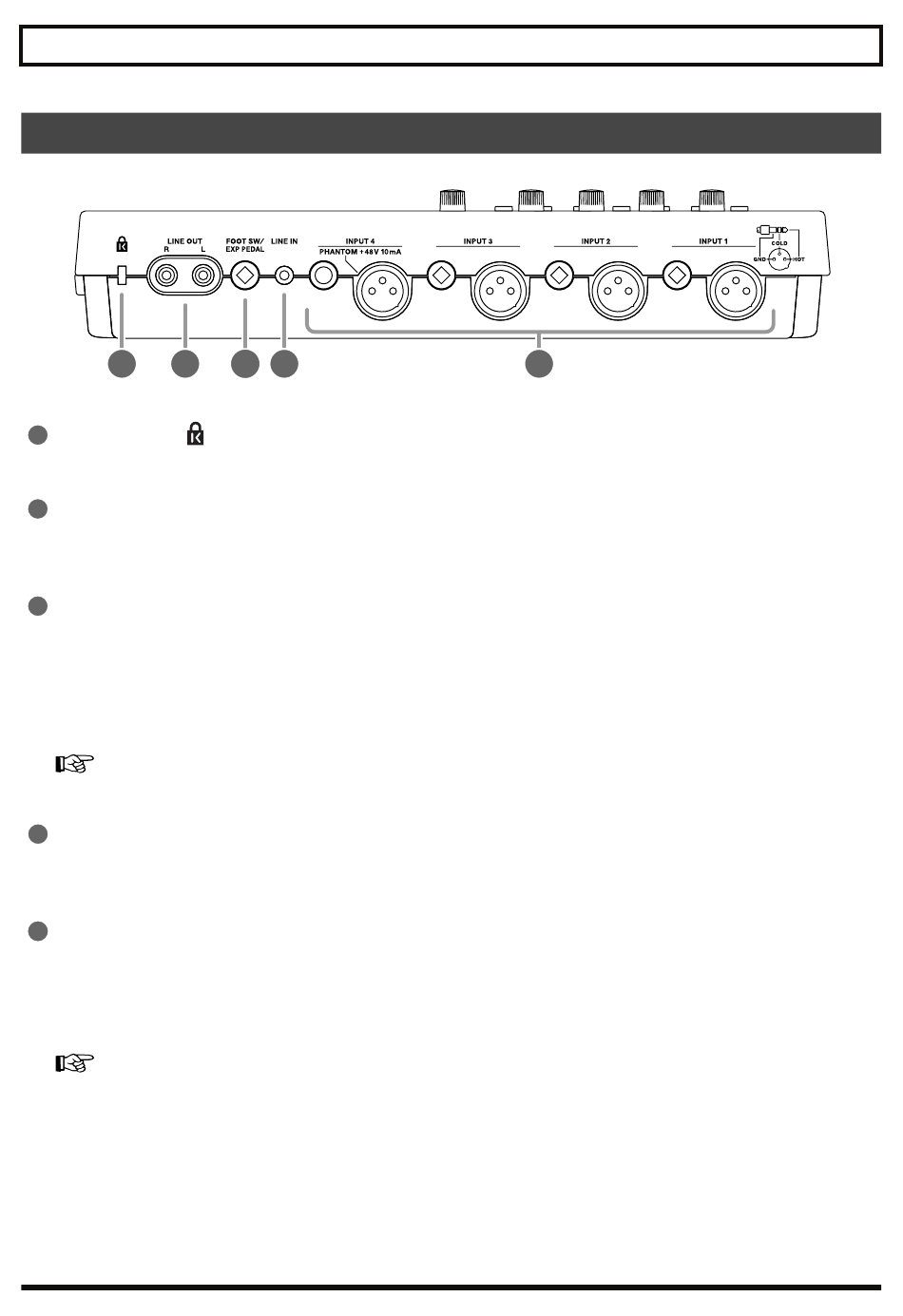

Achterpaneel
fig.RearPanel.eps
1
2
1
Veiligheidsslot (
http://www.kensington.com/
2
LINE OUT Jacks
Dit zijn analoge audio uitgangsjacks. U kunt deze op externe geluidsapparatuur aansluiten (bijv. een stereo versterker)
of op een CD-recorder of soortgelijk apparaat om de analoge uitvoer van de BR-800 op te nemen (p.116).
3
FOOT SW/EXP PEDAL (Foot Switch/Expression Pedal) Jack
Hier kan een apart verkrijgbare voetschakelaar (BOSS FS-5U, Roland DP-2) of expressiepedaal (Roland EV-5, BOSS FV-
500L/FV-500H) worden aangesloten.
Als een voetschakelaar is aangesloten, kunt u uw voet gebruiken om het afspelen van de song te starten of stoppen of
om punch/in/out uit te voeren.
Als een expressiepedaal is aangesloten kunt u uw voet gebruiken om het Insert effect te besturen.
'Een voetschakelaar/expressiepedaal gebruiken' (p.129)
4
LINE IN Jack
Dit is een ingangsjack voor analoge geluidssignalen. U kunt de uitgang van een draagbare geluidsspeler of soortgelijk
apparaat op deze Jack aansluiten.
5
INPUT 1–4 Jacks
Dit zijn microfoon/lijninvoer Jacks/aansluitingen. Twee types zijn beschikbaar: mono Jacks en gebalnceerde XLR
aansluitingen.
De XLR aansluiting van INPUT 4 kan in 48V fantoomvoeding voorzien. De mono Jacks accepteren zowel gebalanceerde
als ongebalanceerde aansluitingen.
'Een condensatormicrofoon gebruiken (PHANTOM POWER)' (p.140)
* U kunt de mono phone Jack en de XLR aansluiting niet gelijktijdig voor dezelfde ingang gebruiken. Sluit geen pluggen tegelijkertijd
op beide aan.
3
4
)
