5.4.1.7 Lekkage in de motor
a)

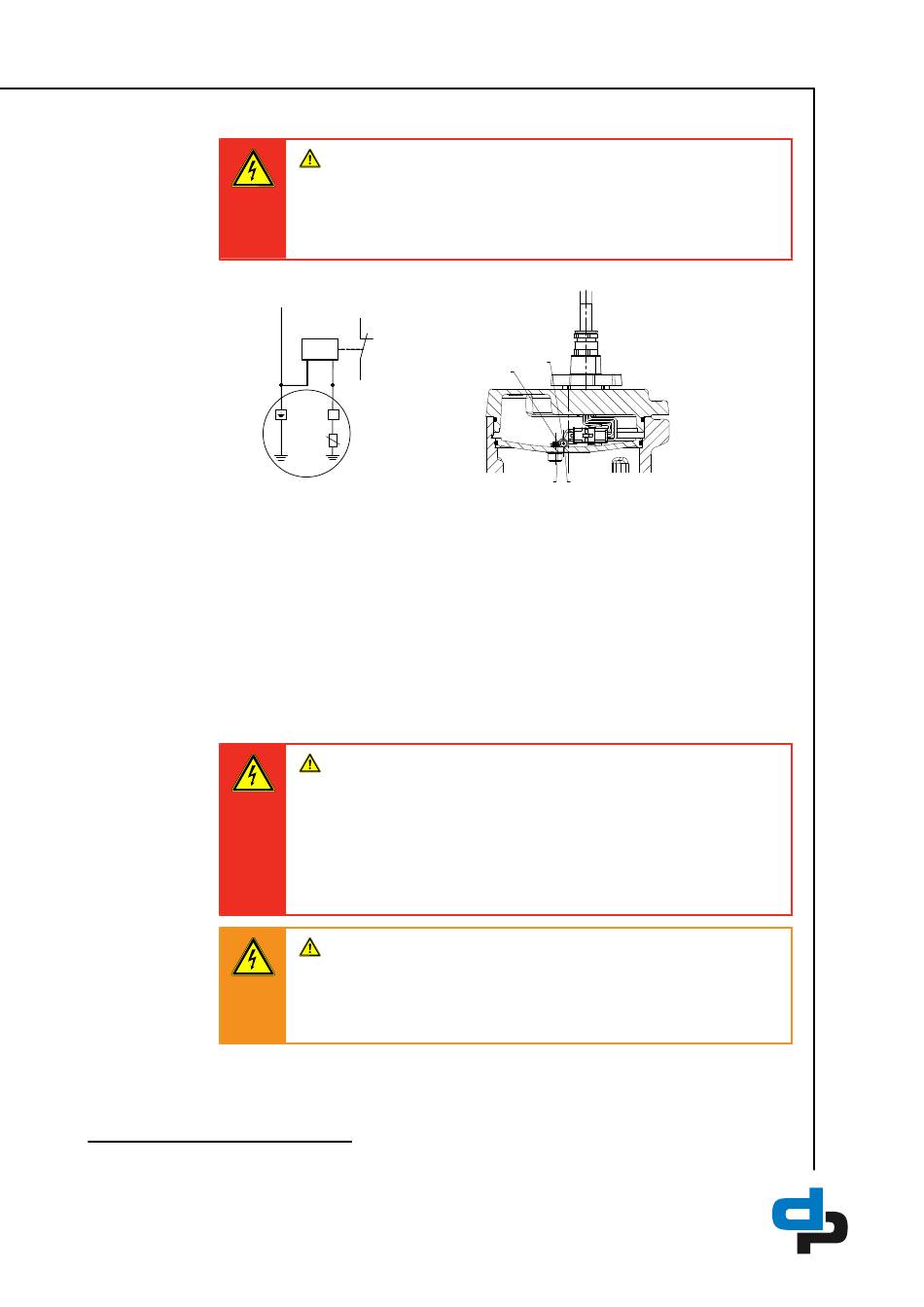

Afb. 13: Elektrodenrelais aansluiten: a) aansluitschema, b) positie van de elektrode in het
motorhuis
Binnen in de motor bevindt zich een elektrode voor lekkagebewaking van de
wikkelingsruimte (B2)
(adermarkering 9). De uitschakeling van het elektrodenrelais moet leiden tot uitschakeling
van het pompaggregaat.
Na elke uitschakeling van het relais is een revisie van het pompaggregaat noodzakelijk.
Daarbij moet ook een isolatieweerstandsmeting worden uitgevoerd.
Het elektroderelais (K1) moet schakelen bij een weerstand tussen 3 en 60 kΩ.
Voorbeeldapparaat
– Télémécanique RM4-LG01
5.4.2 Elektrisch aansluiten
6
Optioneel
GEVAAR
Verkeerde lekkagebewaking elektroden
Explosiegevaar!
Levensgevaar door elektrische schokken!
Ø Alleen spanning < 30 V AC en uitschakelstroom < 0,5 mA gebruiken.
PE
K 1
9
6)
. De elektrode is voor aansluiting op een elektroderelais bedoeld
GEVAAR
Werkzaamheden aan de elektrische aansluiting door ongekwalificeerd
personeel
Levensgevaar door elektrische schok!
Ø Het elektrisch aansluiten mag uitsluitend door een elektrotechnicus
worden uitgevoerd.
Ø Voorschriften IEC 60364 en bij explosiebeveiliging EN 60079 in acht
nemen.
WAARSCHUWING
Onjuiste netaansluiting
Beschadiging van het lichtnet, kortsluiting!
Ø Technische aansluitvoorwaarden van het plaatselijke energiebedrijf in acht
nemen.
