01. VEILIGHEIDSINSTRUCTIES
• Indien het systeem moet worden gerepareerd of aangepast, ontgrendel
dan het apparaat, schakel de stroom uit en gebruik het niet totdat aan
alle veiligheidsvoorwaarden is voldaan.
• In geval van een doorgeslagen zekeringsautomaat of een defecte
stop, dient u de storing op te sporen en te verhelpen voordat u de
automaat terugzet of de zekering vervangt. Als de storing niet kan
worden verholpen door deze handleiding te raadplegen, neem dan
contact op met een monteur.
• Houd het bedieningsgebied van de gemotoriseerde poort vrij terwijl de
poort in beweging is, en creëer geen spanning op de beweging van de poort.
• Voer geen handelingen uit aan mechanische elementen of scharnieren
als het product in beweging is.
AANSPRAKELIJKHEID
• Leverancier wijst elke aansprakelijkheid af indien:
• Product storing of vervorming het gevolg zijn van onjuiste installatie
gebruik of onderhoud!
• Veiligheidsnormen niet worden nageleefd bij de installatie, gebruik
en/of het onderhoud van het product.
• Instructies in deze handleiding niet worden opgevolgd.
• Schade is ontstaan door ondeskundige modificaties
• In deze gevallen vervalt het recht op garantie.
MOTORLINE ELECTROCELOS SA.
Travessa do Sobreiro, nº29
4755-474 Rio Côvo (Santa Eugénia)
Barcelos, Portugal
SYMBOLEN LEGENDA:
• Belangrijke
veidigheidsvoorschriften
• Nuttige informatie
• Programmeringsinformatie
• Potentiometer
informatie
• Informatie over
connectoren
• Informatie over
knoppen
5A
NL
NL

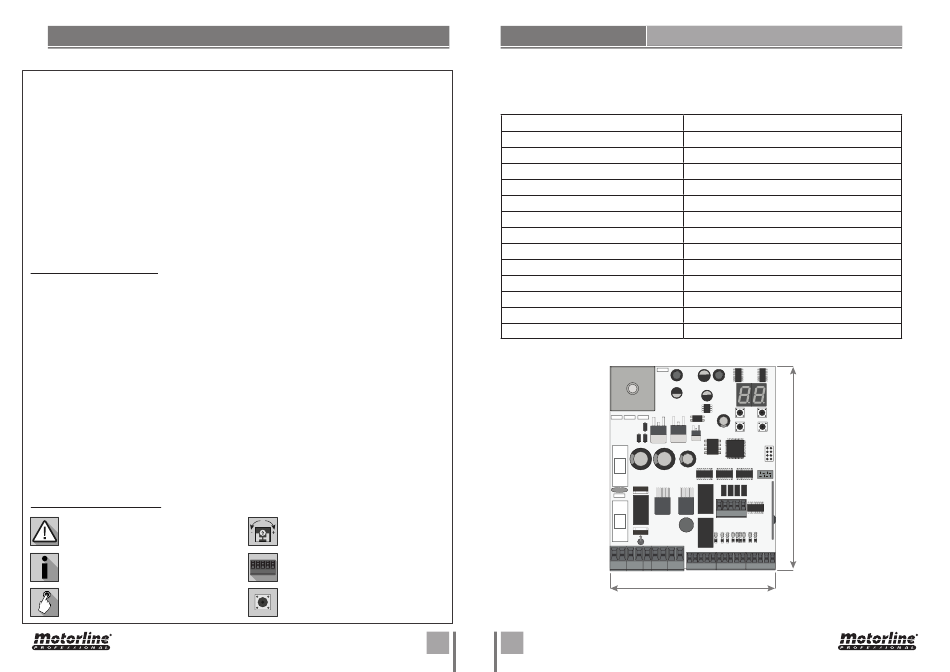

02. BESTURINGSKAART
De MC60 is een besturingskaart met een ingebouwd radiografisch besturingssysteem,
ontwikkeld voor de automatisering van schuifpoorten, sectionale poorten, slagbomen
of 24V elektromechanische bolders.
• Voeding
• Knipperlicht uitgang
• Slot contact
• RGB jnipperlicht uitgang
• Uitgang motor
• Uitgang voor hulpaccessoires
• Uitgang veiligheidsapparaat en drukknop
• Bedrijfstemperatuur
• Ingebouwde Radio Ontvanger
• Geschikte Astandsbedieningen
• Maximum Geheugencapaciteit
• Afmetigen Besturingskaart
• Zekering F1
• Zekering F2
Zekering
F2
Zekering
F1
107mm
5B
NL
NL
KENMERKEN
20Vac
24VDC 4W Max.
12Vdc 3W Max.
24Vdc 100mA Max.
24Vdc 180W Max.
24V DC 8 W Max.
24V DC
-25°C to + 55°C
433,92 Mhz
12bits or Rolling Code
100 (full opening) - 100 (pedestrian opening)
130x107 mm
16AL 250V
1.6AL 250V
130mm
