TYPE C
INDIVIDUEEL AFVOEREN ROOKGASSEN NAAR BUITEN & AANVOEREN VERSE BUITENLUCHT
- Het is noodzakelijk om de afschermroosters aan de luchttoevoer en de
verbrandingsluchtafvoer (1) te verwijderen alvorens de aansluitstukken (2) te monteren.
- Plaats eerst de aansluitstukken Ø100 (2) en monteer vervolgens de buizen (afdichtingsring
is met het aansluitstuk meegeleverd en gekeurd met het toestel).
Lekdichte schoorsteen :
De afstand tussen de 2 uiteinden van rookgasafvoer en verbrandingsluchttoevoer mag niet
minder zijn dan 500mm. De ingang van de verbrandingslucht moet minstens een meter boven
de grond geplaatst zijn of van een andere muur (dan degene waardoor de toevoer passeert)
verwijderd zijn.
De uitgang van de verbrandingsproducten moet zich bevinden boven de ingang van de
verbrandingslucht.
De buizen (rookgasafvoer + verbrandingsluchttoevoer), mogen in geen
geval deze maximumlengtes overschrijden:
-rookgasafvoer: maximaal een rechte lengte van 4 meter + 2 bochten van 90°
-verbrandingsluchttoevoer: maximaal een rechte lengte van 4 meter + 2 bochten van 90°
N ° Omschrijving
1
Uitlaat rookgassen voor lekdichte buis met dichting Ø100 (zie tabel rookgasafvoerkit)
2
Lucht inlaat voor lekdichte buis met dichting Ø100 (zie tabel rookgasafvoerkit)
3
Lekdichte buis met dichting (niet geleverd) Ø100 (AC TR100)
4
Muurdoorvoer (muurdoorvoer) Ø 150 voor lekdichte buis met dichting Ø 100 (AC VM100)
5
Buitenwand van het gebouw
6
Afschermrooster
OPGELET: Let op en volg de lokale voorschriften
1
1

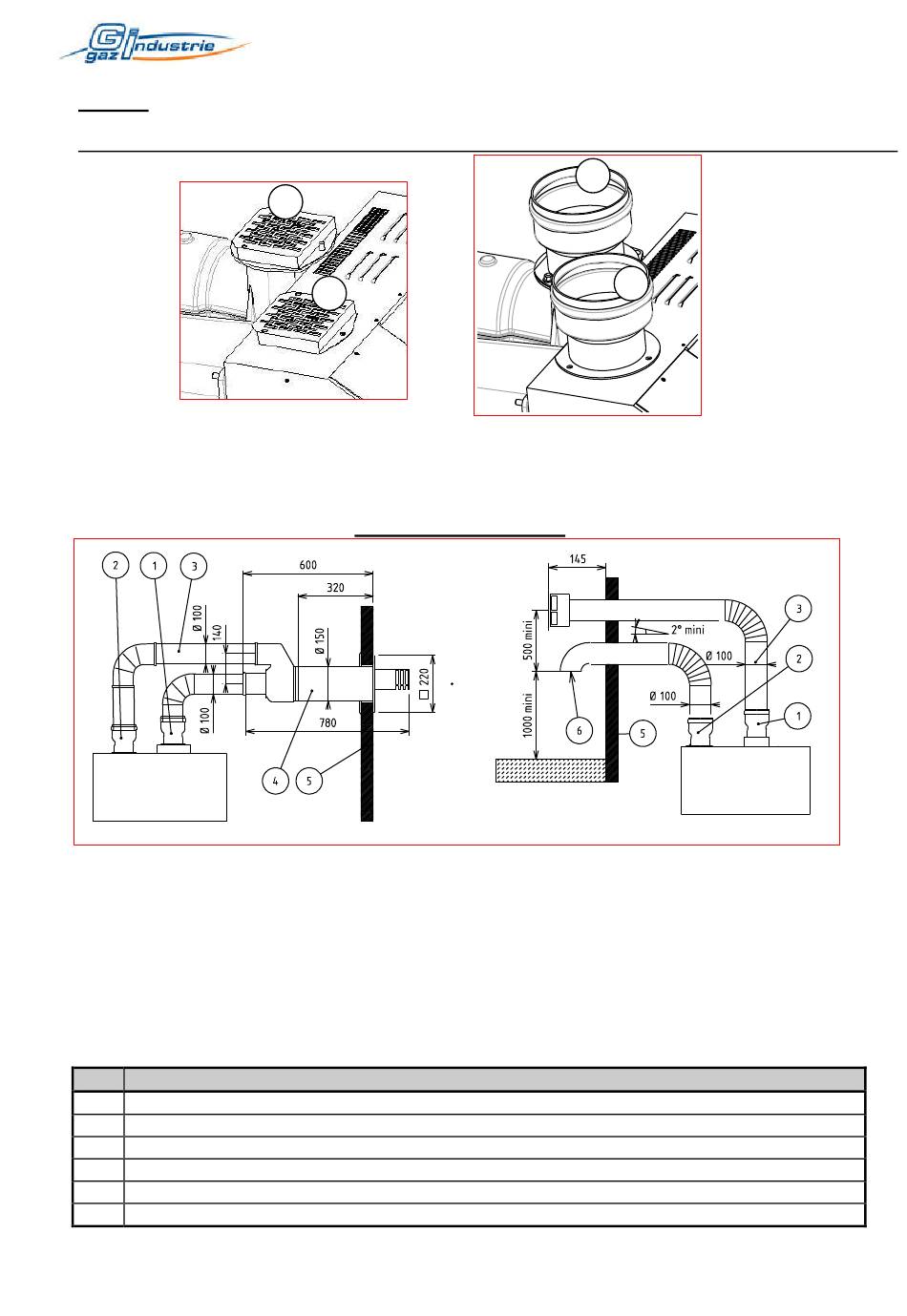

Afvoersysteem type C12
- 16 -
2
2
