Intra PIR Sensor

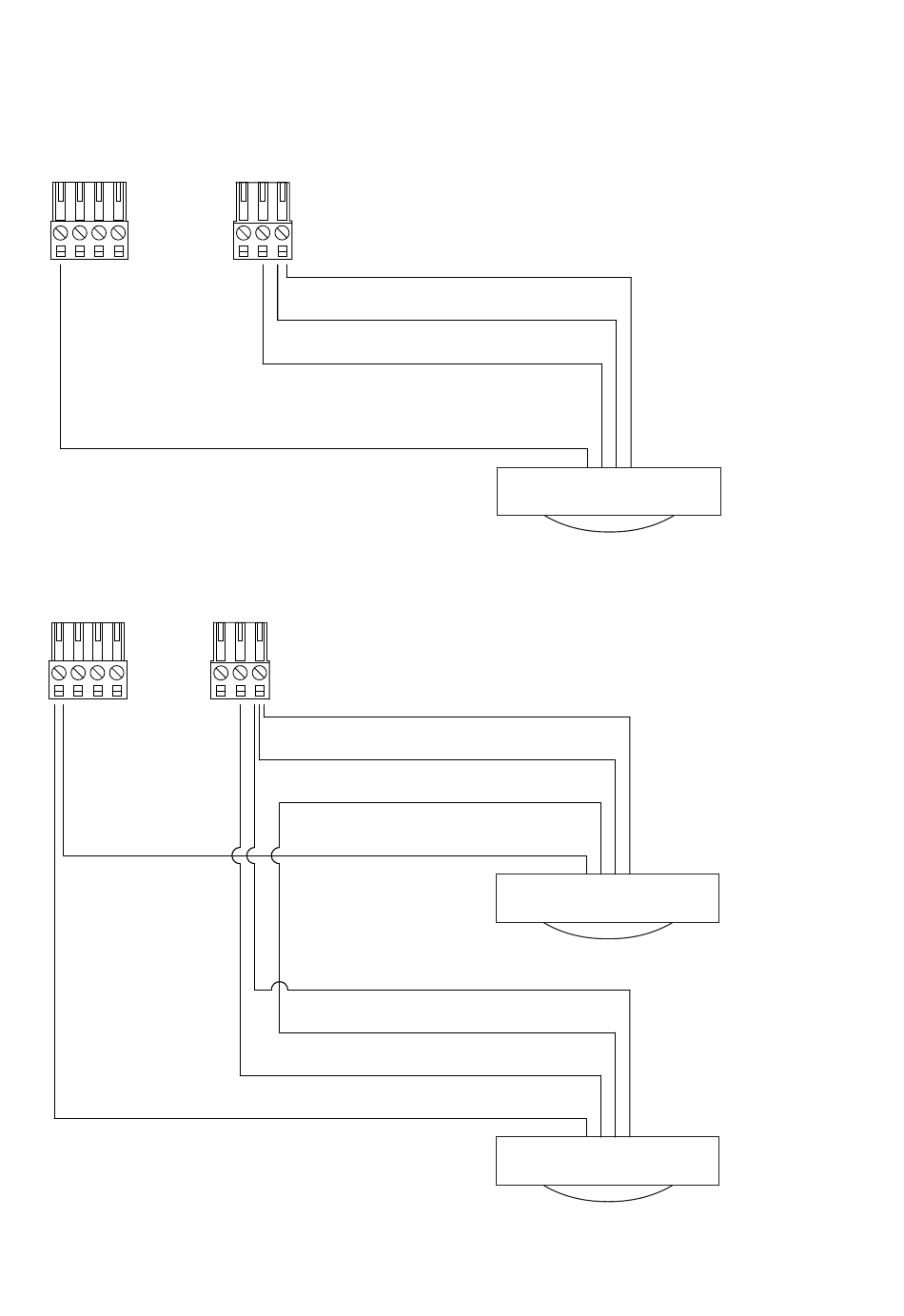

De PIR moet aangesloten worden op zowel de PIR als de Relais aansluiting. Er
kunnen één of meerdere PIR's aangesloten worden.
RLY
RLY
Een externe 12V voeding (niet meegeleverd) is
benodigd bij toepassing van meer dan 2 PIR's.
1143306-NL2-H
PIR
0V - Spanning (grijs)
0V - Relais (COM) (wit)
Signaal - Relais (NC) (groen)
+12V - Spanning (grijs)
PIR
0V - Spanning (grijs)
0V - Relais (COM) (wit)
Signaal - Relais (NC) (groen)
+12V - Spanning (grijs)
0V - Spanning (grijs)
0V - Relais (COM) (wit)
Signaal - Relais (NC) (groen)
+12V - Spanning (grijs)
Installatie van één PIR
Installatie van meerdere PIR's
22
Schakelaar in stand
"FAIL SAFE"
Com en NC in serie
aansluiten.
Alle PIR
schakelaars in
stand "Fail safe".
