INSTALLATIE
Montage
Werkingsprincipe van koppelingen
De koppelingen zijn uitgerust met een klemelement met roest-
vrijstalen tanden en een O-ring voor de afdichting. Daarnaast
beschikken de koppelingen over de functie "Draaien en borgen".
Door de schroefdop simpelweg handmatig te draaien, wordt de
buis in de koppeling gefixeerd en wordt de O-ring voor het af-
dichten op de buis geperst.

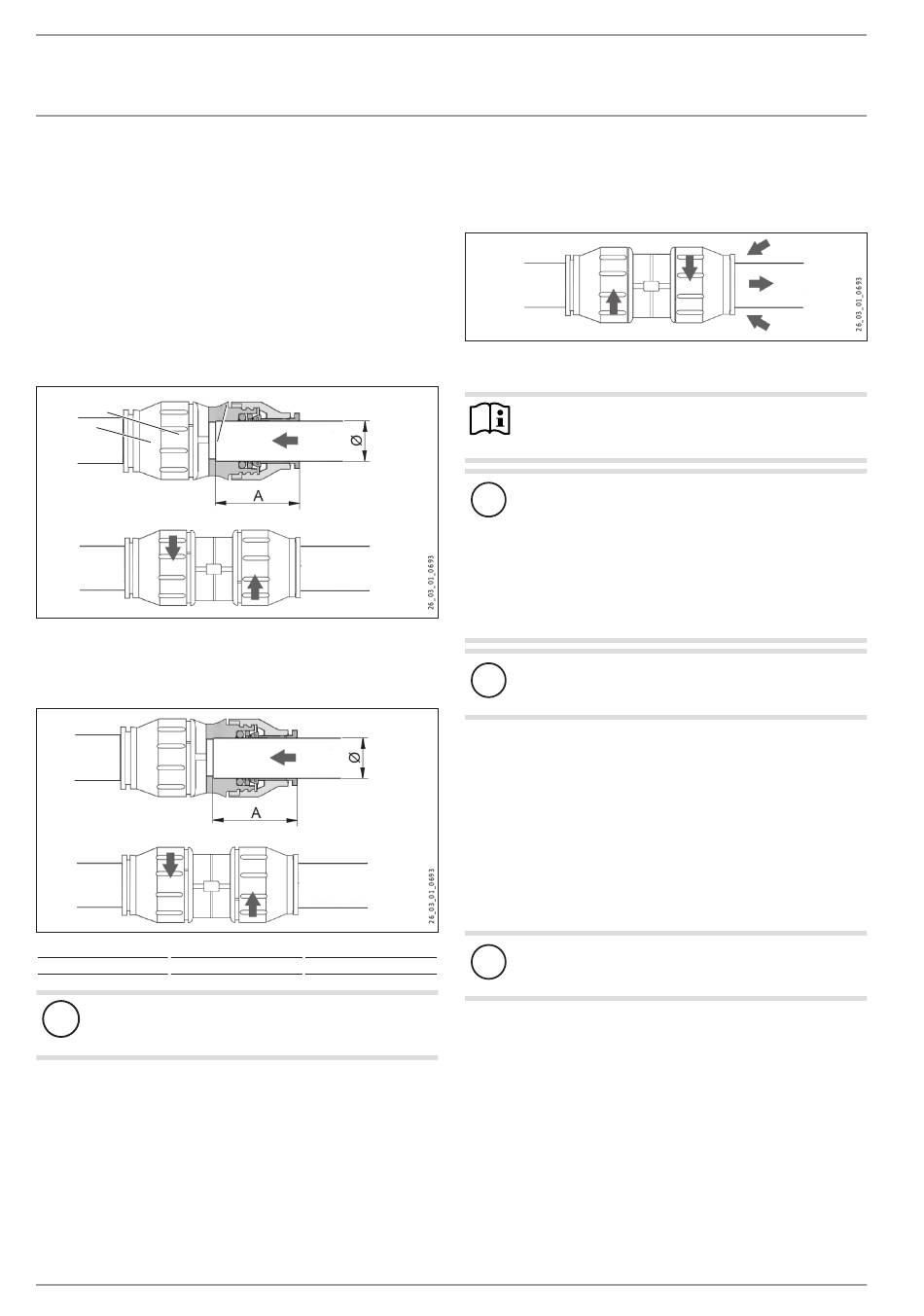

De koppeling tot stand brengen
Voordat deze erin wordt gestoken moet de koppeling in de ont-
grendelde stand staan. In deze stand is er een smalle sleuf aan-
wezig tussen de wartel en het basisbehuizing.
3
2
1
1 Arret
2 Wartel
3 Sleuf tussen wartel en basisbehuizing
4 Basisbehuizing
Buis-Ø
22 mm
Insteekdiepte A
38 mm
Materiële schades
!
De buisuiteinden moeten vrij zijn van bramen.
f Kort de buizen alleen in met een pijpsnijder.
f Steek de buis voorbij de O-ring in de koppeling tot de inge-
stelde insteekdiepte is bereikt.
f Draai de wartel tot aan de aanslag handvast op de basisbe-
huizing. Hierdoor wordt de koppeling beveiligd.
De koppeling losmaken
Als het koppelstuk moet worden losgemaakt, gaat u als volgt te
werk:
32
| WPC | WPC cool
4
28 mm
44 mm
f Draai de wartel tegen de wijzers van de klok in tot er een
kleine gleuf met een breedte van ca. 2 mm ontstaat. Duw het
arret met de vingers terug en houd het vast.
f Trek de ingestoken leiding uit de koppeling.
11.13.2 Montage koperen koppelingen (drinkwaterzijdig)
Info
De koperen koppelingen zijn uitsluitende bedoeld voor
gebruik in de drinkwaterleiding.
Materiële schade
!
Om de degelijke bevestiging van de koppeling te ver-
zekeren, moeten buizen met een oppervlaktehard-
heid > 225 HV (bijv. roestvrij staal) worden voorzien van
een groef.
f Snijd met een pijpsnijder een groef van circa 0,1 mm
diepte op een gedefinieerde afstand van het uiteinde
van de buis.
- Buisdiameter 22 mm: 12±0,5 mm
Materiële schade
!
Steek de buis met de hand in de koppeling. Gebruik geen
gereedschap.
Werkingsprincipe van koppelingen
De koppelingen zijn uitgerust met een klemelement met roest-
vrijstalen tanden en een O-ring voor de afdichting. Door de buis
eenvoudigweg met de hand in de koppeling te schuiven wordt
de buis in de koppeling gefixeerd en wordt de O-ring voor het
afdichten op de buis geperst.
Voor demontage is gebruik van een verwijderingswerktuig vereist.
De koppeling tot stand brengen
Materiële schade
!
De buisuiteinden moeten vrij zijn van bramen.
f Kort de buizen alleen in met een pijpsnijder.
f Steek de buis voorbij de O-ring in de koppeling tot de inge-
stelde insteekdiepte is bereikt.
