Stappen
OPMERKING:

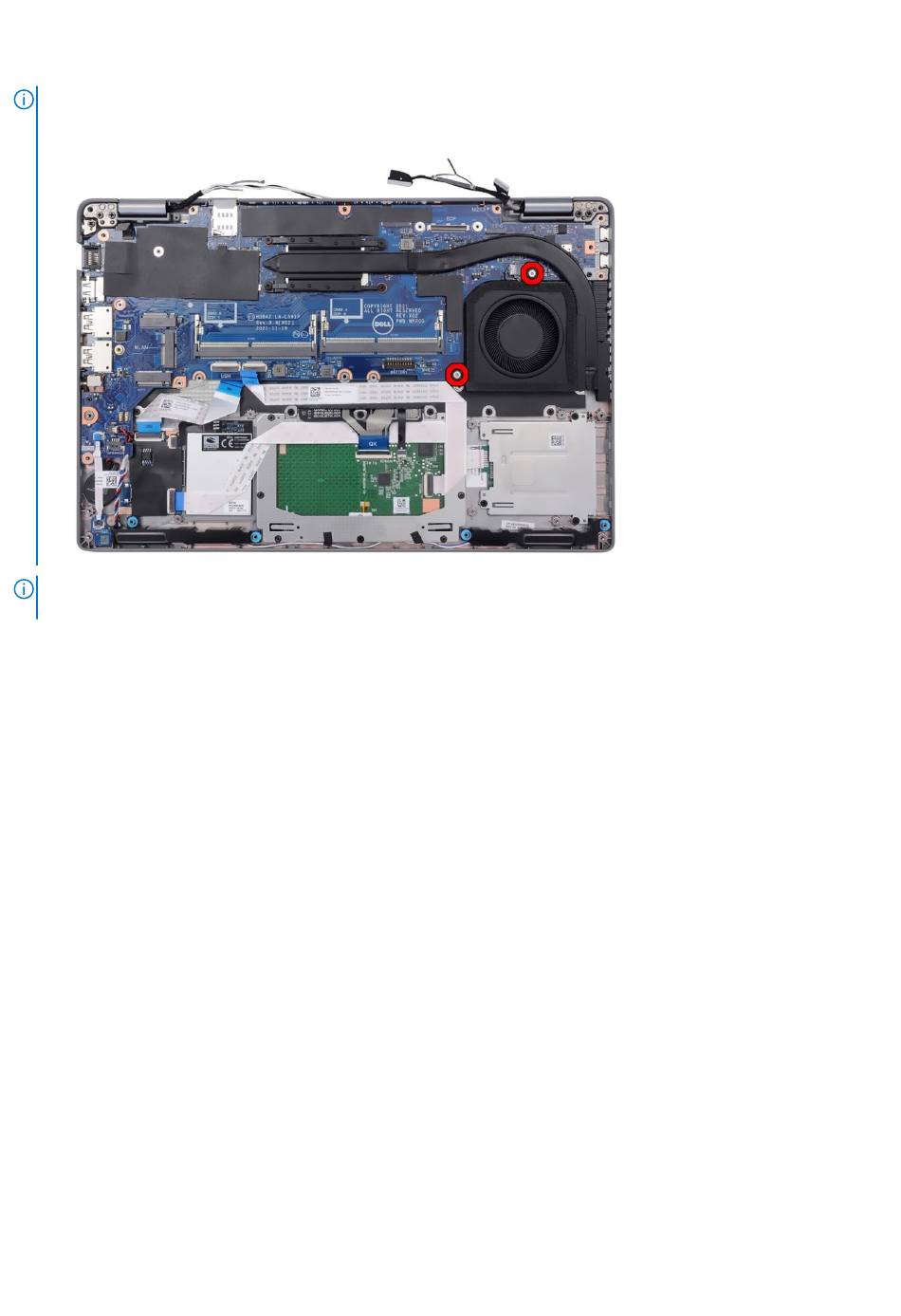

De systeemkaart kan worden verwijderd en geïnstalleerd met de koelplaat bevestigd om de procedure te
vereenvoudigen en de thermische verbinding tussen de systeemkaart en de koelplaat te behouden. Hiervoor dienen monteurs
ook de twee (M2x5) schroeven te verwijderen waarmee de systeemventilator aan de systeemkaart wordt bevestigd.
OPMERKING:
Bij de modellen die met de vingerafdruklezer worden geleverd, moet de kabel van de vingerafdruklezer worden
losgekoppeld van de connector op de systeemkaart voordat de systeemkaart van de palmsteuneenheid wordt verwijderd.
1. Verwijder de twee schroeven (M2x3) waarmee de eDP-kabelbeugel aan de systeemkaart is bevestigd.
2. Til de eDP-kabelbeugel uit het systeem.
3. Verwijder de tape waarmee de beeldschermkabel aan de systeemkaart is bevestigd.
4. Gebruik het treklipje om de beeldschermkabel los te koppelen van de connector op de systeemkaart.
5. Trek de knoopcelbatterij los van de palmsteuneenheid.
6. Open de vergrendeling en koppel de kabel van de USH-kaart los van de connector op de systeemkaart.
7. Open de vergrendeling en koppel de touchpadkabel los uit de connector op de systeemkaart.
8. Verwijder de drie schroeven (M2x5) waarmee de USB Type-C-beugel aan de systeemkaart is bevestigd.
9. Til de beugel van de USB Type-C weg van de systeemkaart.
10. Verwijder de vier schroeven (M2x3) waarmee de systeemkaart aan de palmsteun- en toetsenbordeenheid is bevestigd.
11. Til de systeemkaart weg van de palmsteuneenheid en toetsenbordeenheid.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
