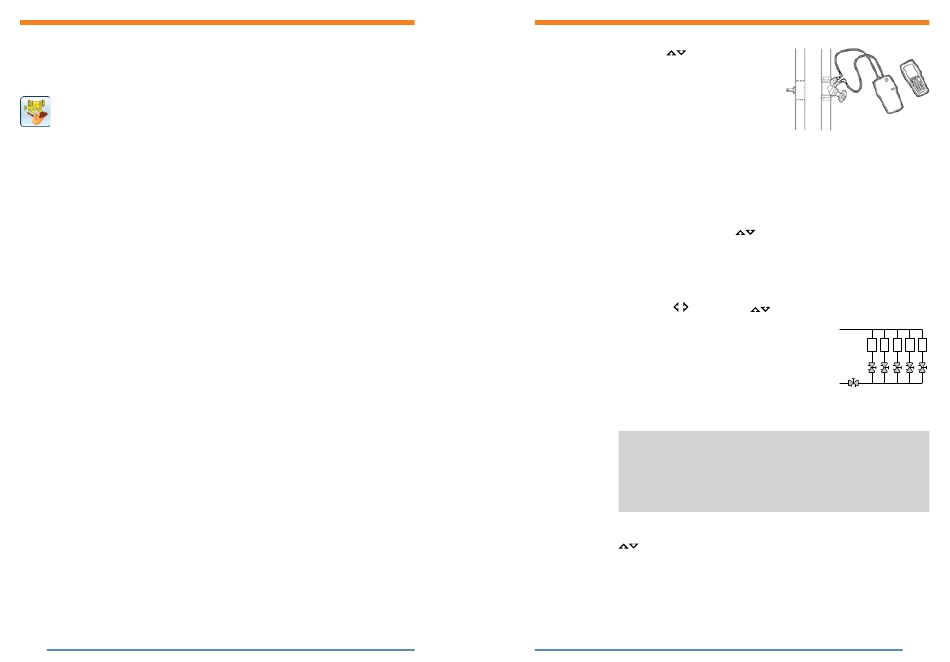

Inregelen
Inregelen
Uitleg van de functie
Inregelen
is één van de hoofdfuncties in TA-SCOPE. Het is een
systematische methode om ervoor te zorgen dat het waterzijdige
systeem presteert volgens specificaties en dat het gewenste
binnenklimaat met een minimum aan energie bereikt wordt.
De TA-Diagnostic en TA-Wireless bieden een overzicht over het
hele waterzijdige systeem en leiden u afsluiter voor afsluiter,
module voor module door de installatie. TA-SCOPE geeft
eenvoudig te volgen, stapsgewijze instructies.
Inregelen kan worden uitgevoerd in Waterzijdige Schema's
aangemaakt of gedownload via TA-Select of in module die op
locatie gedefinieerd zijn met uw TA-SCOPE.
Voorwaarden voor het inregelen
Er zijn diverse belangrijke systeemeisen waaraan voldaan moet
zijn, alvorens het inregelproces gestart wordt.
•
Toerengeregelde pomp staat op maximale snelheid (set-point
wordt geoptimaliseerd na het inregelen).
Regelafsluiters zijn volledig open.
•
•
Partnerafsluiter is volledig open.
•
Inregelafsluiters van de module zijn allemaal ingesteld op half
open of op de berekende voorinstelling (optioneel voor de
TA-Wireless methode).
Het juiste medium en temperatuur in het koel systeem.
•
Een waterzijdig schema inregelen met TA-Diagnostic
De TA-Diagnostic methode is een door ontwikkeling van de TA
Balance inregelmethode. De TA-Diagnostic methode levert een
automatische berekening van de instelstanden. Module voor
module voor het hele waterzijdige systeem, met het doel ervoor
te zorgen dat het ontwerpdebiet op alle eindunits beschikbaar is.
Deze methode geeft ook een Dp overzicht voor het opsporen en
analyseren van eventuele problemen in waterzijdige schema's.
Bij het inregelen van een voorgedefinieerde waterzijdig schema
kan de actie gestart worden met de functie Inregelen, zoals
hieronder beschreven, of direct vanuit de functie
Schema's, zie pagina 30. De methode en de vereiste acties zijn
dan hetzelfde.
34
TA-SCOPE
Waterzijdige
TA-SCOPE
Selecteer
1
Inregelen
hoofdmenu en druk op Enter.
2
Stel, indien nodig, de
geaccepteerde debietafwijkingen
voor ontwerpcondities in met
Inregelnauwkeurigheid
beschikbaar in het menu
Instellingen, zie pagina 54).
3
Selecteer de
TA-Diagnostic
Er verschijnt nu een algemene beschrijving van de TA-Diagnostic
4
methode. Druk op de functietoets Doorgaan.
Er wordt een lijst met in de TA-SCOPE opgeslagen schema's
5
weergegeven. Navigeer
op Enter. Als er geen Waterzijdige Schema's zijn opgeslagen is
de enige optie
Nieuw Waterzijdig
6
Kies
Bestaande waterzijdig schema,
Het geselecteerde schema verschijnt op het display. Klap het
7
schema uit
en navigeer
inregelen moet beginnen.
Zorg ervoor dat aan de essentiële
8
voorwaarden voor inregelen, zoals
weergegeven in de lijst, is voldaan en druk
op de functietoets Start.
9
De display toont een lijst met verschillende
opties. Selecteer
Inregeling uitvoeren
Tip! Bij de TA-Diagnostic methode kunnen de afslui-
!
ters in een willekeurige volgorde worden gemeten�
Het nummeren van de afsluiters moet wel in de juiste
volgorde gebeuren� Te beginnen bij 1 aan het begin
van de module en daarna elke opvolgende afsluiter
doornummeren naar het einde van de module�
10
De geselecteerde module verschijnt op de display. Navigeer met
naar de eerste afsluiter die u wilt meten en druk daarna op
Enter.
11
Sluit de meetapparatuur aan op de eerste afsluiter waarop u wilt
meten, zie pagina 18 voor aansluitdetails.
De systeemeigenschappen, waaronder ontwerpdebiet, soort
12
afsluiter en instelstand worden voor de geselecteerde afsluiter
weergegeven.
Inregelen
in het
(ook
methode. Druk op Enter.
naar het gewenste schema en druk
Schema.
en druk op Enter.
naar het schema waar het
1
2
3
4
en druk op Enter.
5
35
