Installatie, gebruik en onderhoud
6.1
PRESTATIES

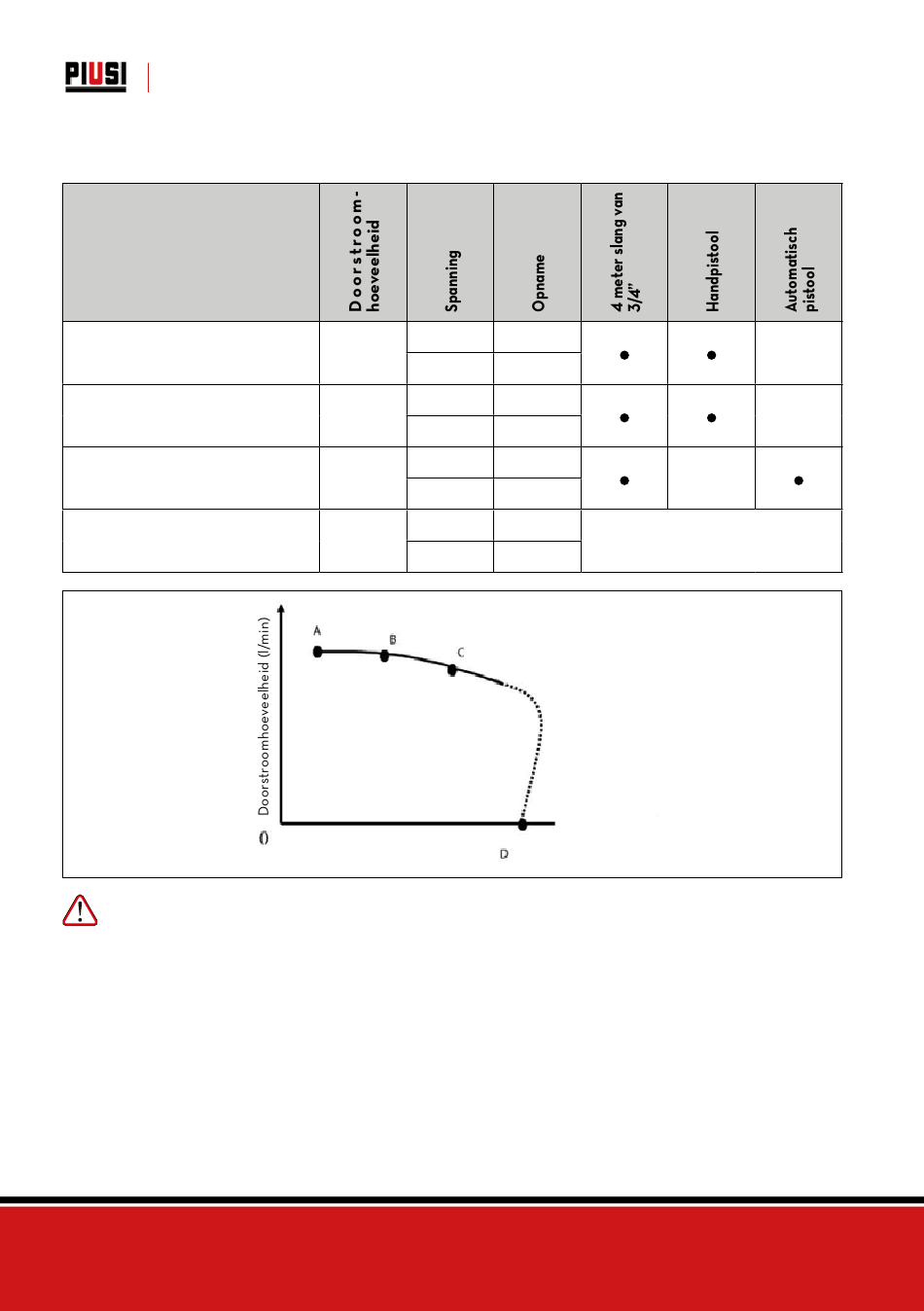

Het prestatiediagram toont het verwachte debiet als functie van de tegendruk.
Functioneringspunt
A - (Maximaal debiet)
B - (Hoog debiet)
C - (Nominale condities)
D - (By pass)
LET OP: de curve heeft betrekking op de volgende bedrijfsomstandigheden:
Vloeistof: Diesel - Temperatuur: 20 C°
Aanzuigcondities: de positie van aanzuigleiding en pomp met betrekking tot het vloeistofniveau is
zodanig dat een v vacuüm van 0,3 bar wordt gegenereerd bij nominale doorstroomhoeveelheid.
Met andere aanzuigcondities kunnen hogere vacuümwaarden worden gegenereerd, waardoor
de doorstroomhoeveelheid afneemt, uitgaande van dezelfde tegendrukwaarden. Voor optimale
prestaties is het van essentieel belang om de drukval op de aanzuigleiding zoveel mogelijk te
beperken door de volgende aanbevelingen in acht te nemen:
• houd de aanzuigleiding zo kort mogelijk;
• vermijd onnodige bochten of knikken in de leidingen;
• houd het aanzuigfilter schoon;
• gebruik een leiding met passende diameter
16 / 40
12 V
50 l/min
24 V
12 V
48 l/min
24 V
12 V
46 l/min
24 V
12
0
24
15 A
8 A
16 A
8,5 A
17 A
9 A
21
Toevoer gesloten
12
Compressie (bar)
M0709
