a) Aarding van gecoate test items door aardingsmanchetten
Veelal worden gecoate pijpleidingen in het veld getest na reparatie of het
bekle-den van de laszones met de hoog voltage pulse-spanning.
Als het in zo'n situatie niet mogelijk is om direct of indirect te aarden,
bieden aar-dingsmanchetten een oplossing.
Benodigde accessoires:
Aardingsmanchet, type 1, voor DN 100 – 200,
-
onderdeelnummer 0174401020
Aardingsmanchet, type 2, voor DN 200 – 400 (alternatief),
-
onderdeelnummer 0174402040
Aardingsmanchet, type 3, voor DN 300 – 600 (alternatief),
-
onderdeelnummer 0174403060
Aardingsmanchet type 4, voor DN 500 – 1000 (alternatief),
-
onderdeelnummer 0174450100
Aardpen met kabel, 2 meter, onderdeelnummer 0174200000
-
Voorbeeld:

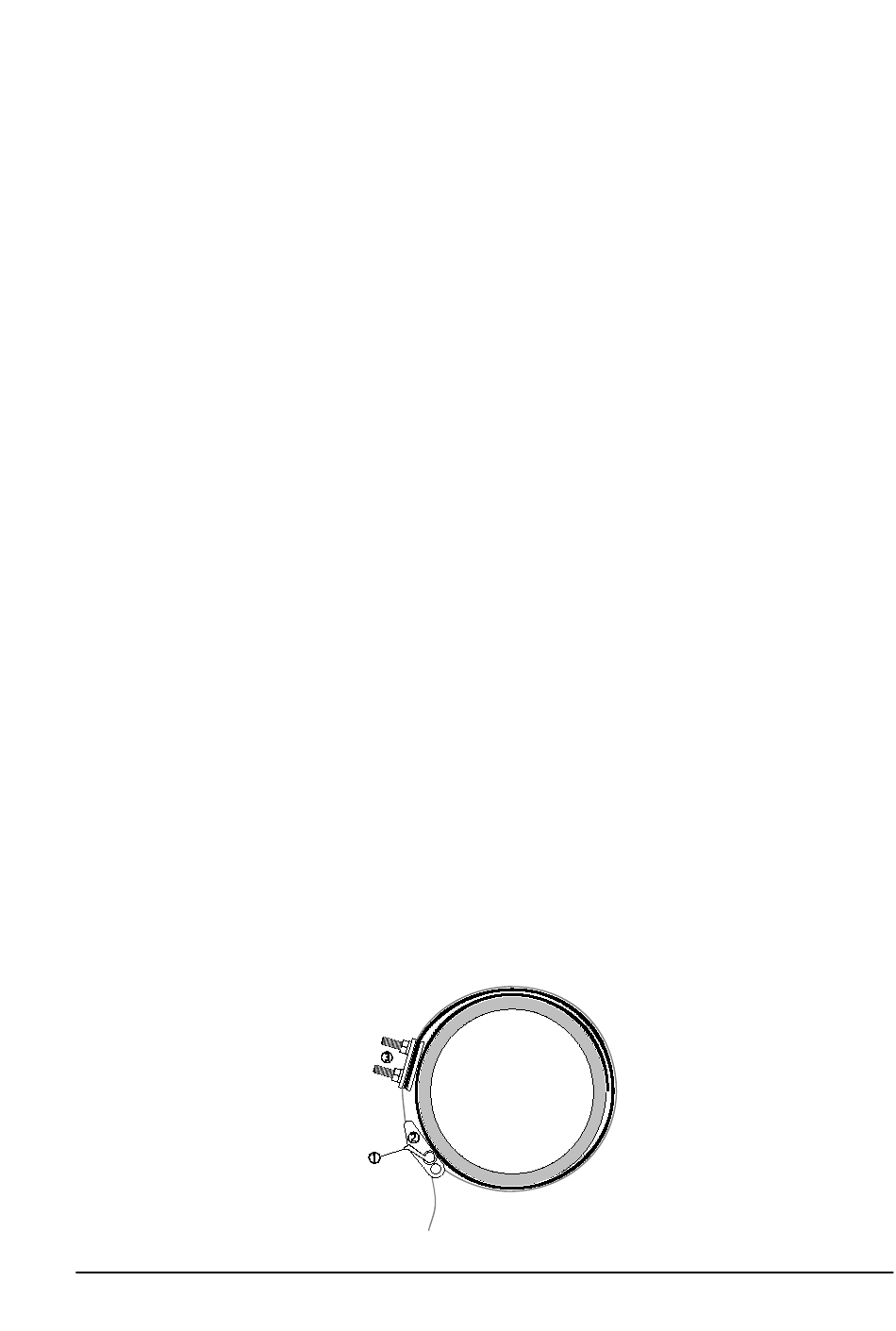

1. Wikkel de aardingsmanchet om de pijp zoals is te zien op de
illustratie, en zet deze vast met de bevestigingsstrip. Duw de hendel
(1) los van de klemband (2) en trek deze aan. Laat de hendel los en
maak de klemband vast.
2. Steek de aardingspen diep in de grond. Als de grond erg droog is
maak deze dan nat om de elektrische weerstand zo laag mogelijk te
maken.
3. Bevestig de klem van de kabel aan één van de bouten (3).
4. Steek de aardkabelstekker in de aansluiting van het ISOTEST
apparaat. Bevestig de klem op de andere kan van deze kabel aan de
tweede bout (3) van de aardingsmanchet. De bouten dienen schoon
en corrosie vrij te zijn.
5. Zet het ISOTEST
Gebruiksaanwijzing ISOTEST inspect
®
apparaat aan en start de werkzaamheden.
®
