OPTISWIRL 4200
8.1 Werkingsprincipe
Vortexflowmeters worden gebruikt om de stroming van gassen, dampen en vloeistoffen in
volledig gevulde leidingen te meten.
Het meetprincipe is op de Karman-wervelstraat gebaseerd. De meetbuis bestaat uit een bluff-
body waar de "vortex shedding" (vortexvorming) gebeurt die door een sensor achter de bluff-
body wordt gedetecteerd. De frequentie f van de vortexvorming is evenredig met de flowsnelheid
v. Het dimensieloze Stouhal-getal S beschrijft de relatie tussen de vortexfrequentie f, breedte b
van de bluff-body en de gemiddelde flowsnelheid v:
S . v
f
=
b
De vortexfrequentie wordt bij de flowsensor geregistreerd en bij de signaalomvormer
geëvalueerd.

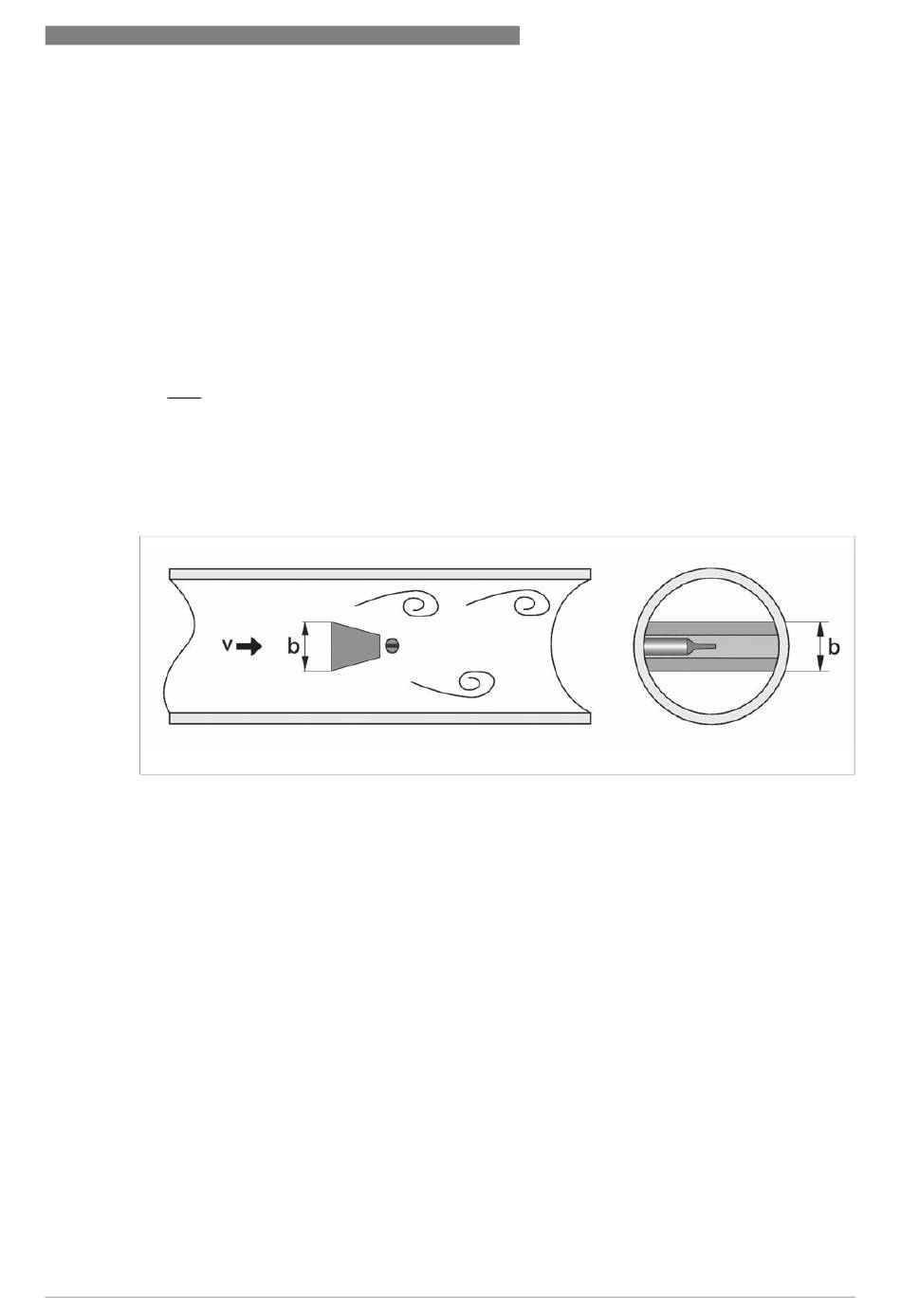

Figuur 8-1: Werkingsprincipe
10/2022 - 4005523109 - MA OPTISWIRL4200 R11 nl
