Busch-free@home
5.4.2
Aansluitmogelijkheden
»
De elektrische aansluiting vindt plaats met behulp van schroefklemmen.
»
De klemaanduidingen bevinden zich op de behuizing.
»
De verbinding met free@home-buslijn gebeurt met de meegeleverde
busaansluitklem.
»
Als installatie-automaat moet een LS 10 gebruikt worden.
1
2
3

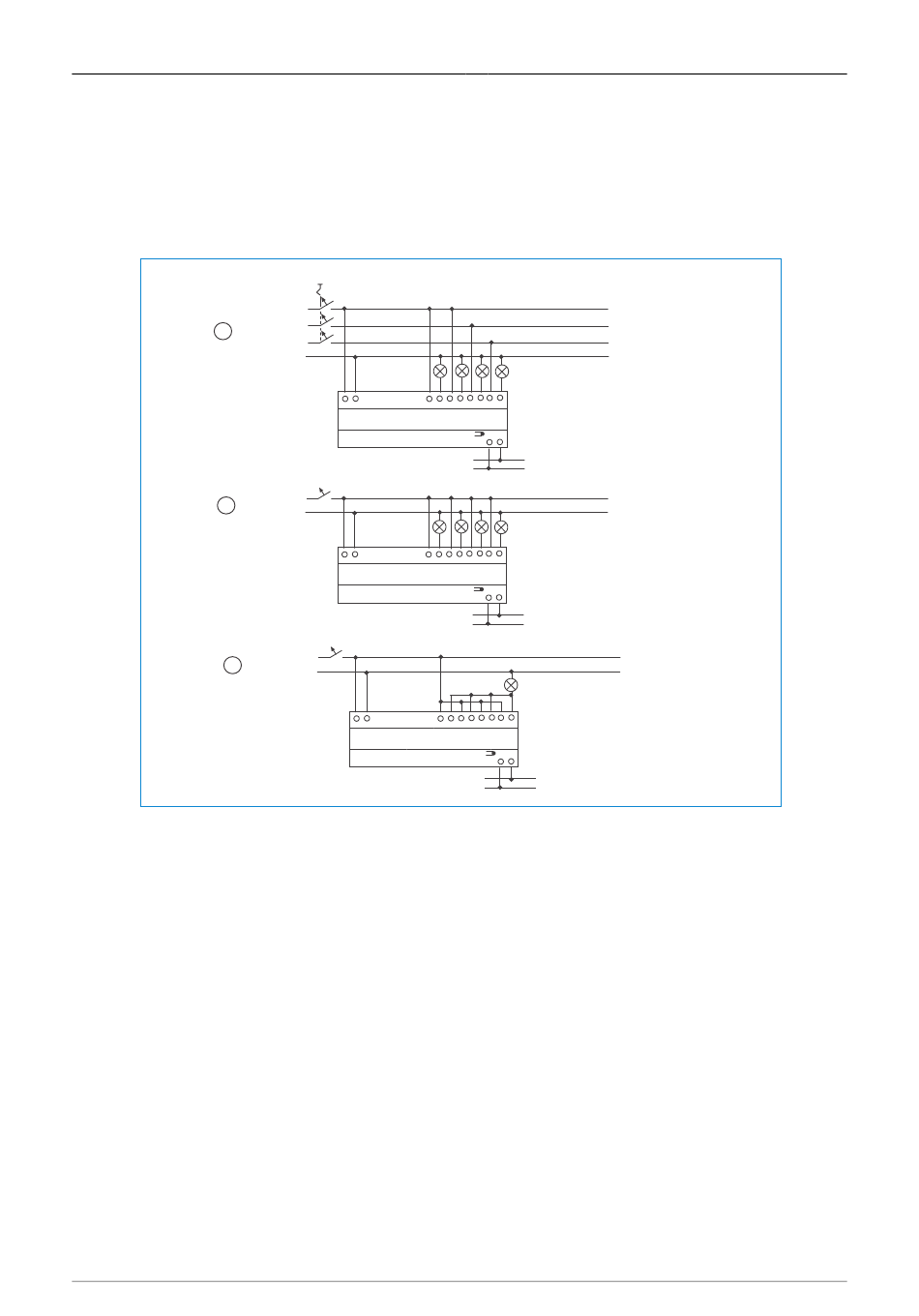

Afb. 4: Aansluitmogelijkheden
[1] Meerfasebedrijf
[2] Eenfasebedrijf, meerkanaals dimaktor
[3] 1-kanaalsbedrijf (alle uitgangen parallel geschakeld)
Technisch handboek
2273-1-8566
®
3 x 10 A )*
L1
L2
L3
N
A
Bus
10 A
L1
N
A
10 A
L1
N
Technische gegevens
B
C
D
-
+
B
C
D
-
+
Bus
A
B
C
D
-
+
Bus
│13
