Leveromvang
UVR16x2-K
•
Regelaar UVR16x2-K
•
Console
•
SD-kaart
•
Bedieningsstift
•
Bedieningshandleiding
•
Montagehandleiding
Montage van het apparaat
De regelaar kan als opbouw- of inbouwapparaat gebruikt worden:
• Opbouwregelaar met console UVR 16x2 K
De console dient op ooghoogte (ca. 1,6 m) met het meegeleverde montagemateriaal aan de
wand te worden bevestigd. De kabelinvoeringen voor de 230V voedings- en aansluitkabels
bevinden zich aan de onderzijde, de laagspannings-kabelinvoeringen aan de bovenzijde.
• Inbouw met klemmenplaat UVR16x2 S
Deze montagewijze is voor de inbouw in een regelkast geschikt.
De klemmenplaat kan via 4 bevestigingspunten of op een DIN-rail (montagerail TS35 volgens
EN 50022) worden gemonteerd.

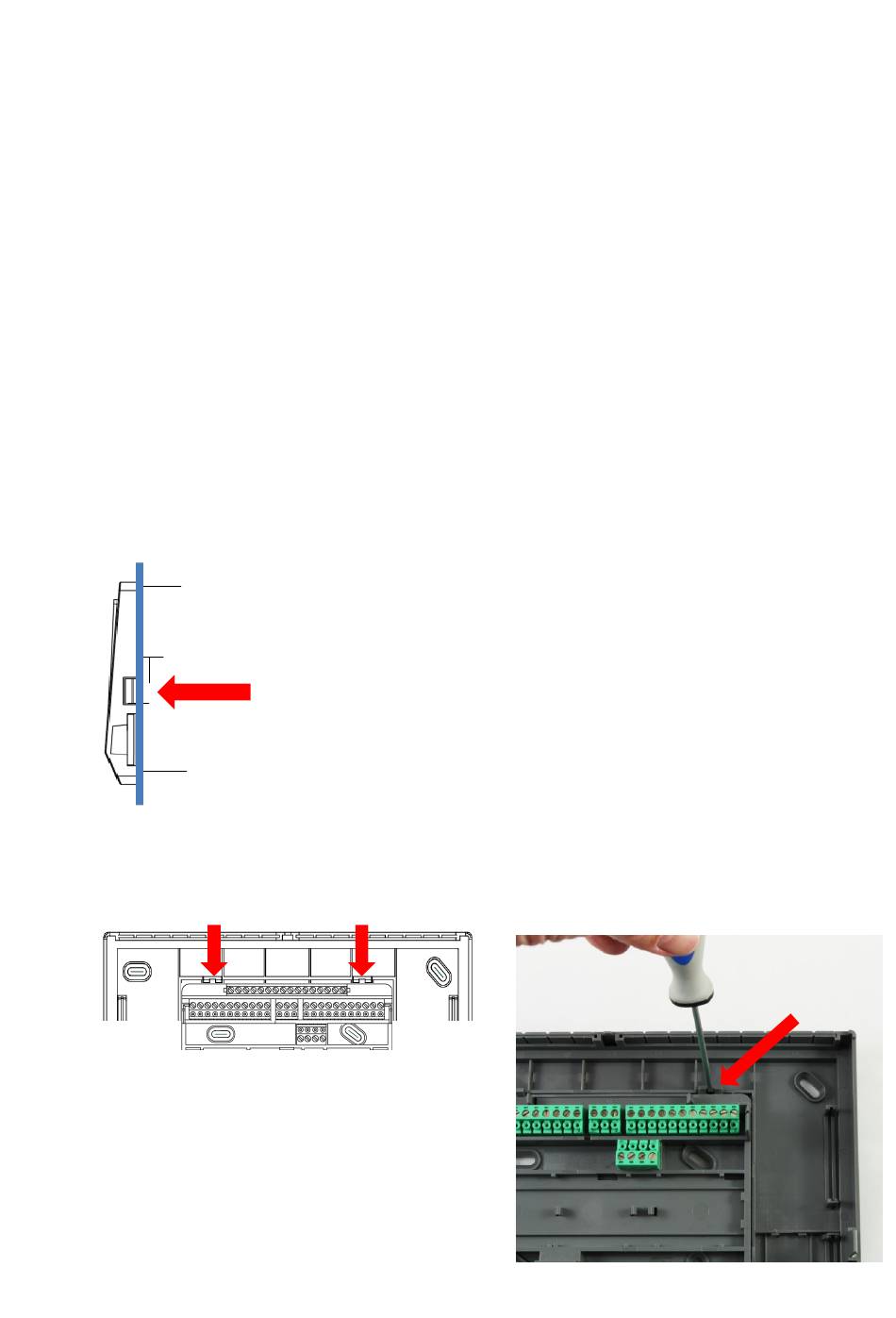

Ombouw van de consoleversie naar een inbouwversie
De klemmenplaat is in de achterwand van de console bevestigd.
Deze wordt uit de console verwijderd, indien de beide borglippen met een schroevendraaier
losgemaakt worden.
De regelaar kan ook via de beide borglippen aan de zijkanten in een
plaatstalen paneel/ deur ingeklemd worden.
UVR16x2-S
•
Regelaar UVR16x2-S
•
Klemplaat met aansluitklemmen
•
SD-kaart
•
Bedieningsstift
•
Bedieningshandleiding
•
Montagehandleiding
5
