Open de schakelkast en controleer of de zekeringsautomaat is ingeschakeld en de zekeringen
in orde zijn:
F1 = zekeringsautomaat 16A, beschermt uitgaande voeding
F2 = fase volgorde relais, beschermt tegen een missende fase of verkeerde volgorde van
fasen
F3 = glaszekering 20x5 mm, 1.25A slow, beschermt het thermische circuit
F4,5 = glaszekering 20x5 mm, 500 mA slow, protects cooling fan motors
F6,7 = glaszekering 20x5 mm, 4A slow, beschermt het 24V stuurstroom circuit
Door de gele hoofdschakelaar op stand "1" te zetten en daarna op de kast de noodstopknop te
ontgrendelen en op de groene startknop van de afstandsbediening te drukken, wordt de
machine ingeschakeld. De machine start in twee gedeelten: eerst komt magneetschakelaar Q4
in, daarna schakelt een tijdrelais magneetschakelaar Q3 in (zie het elektrisch schema).
Indien de stortbunker door thermische overbelasting uitvalt, stopt de machine volledig en geeft
een controlelampje in het schakelkastdeksel aan welke motor de storing veroorzaakt. Maak de
gehele machine stroomloos en verhelp de storing.

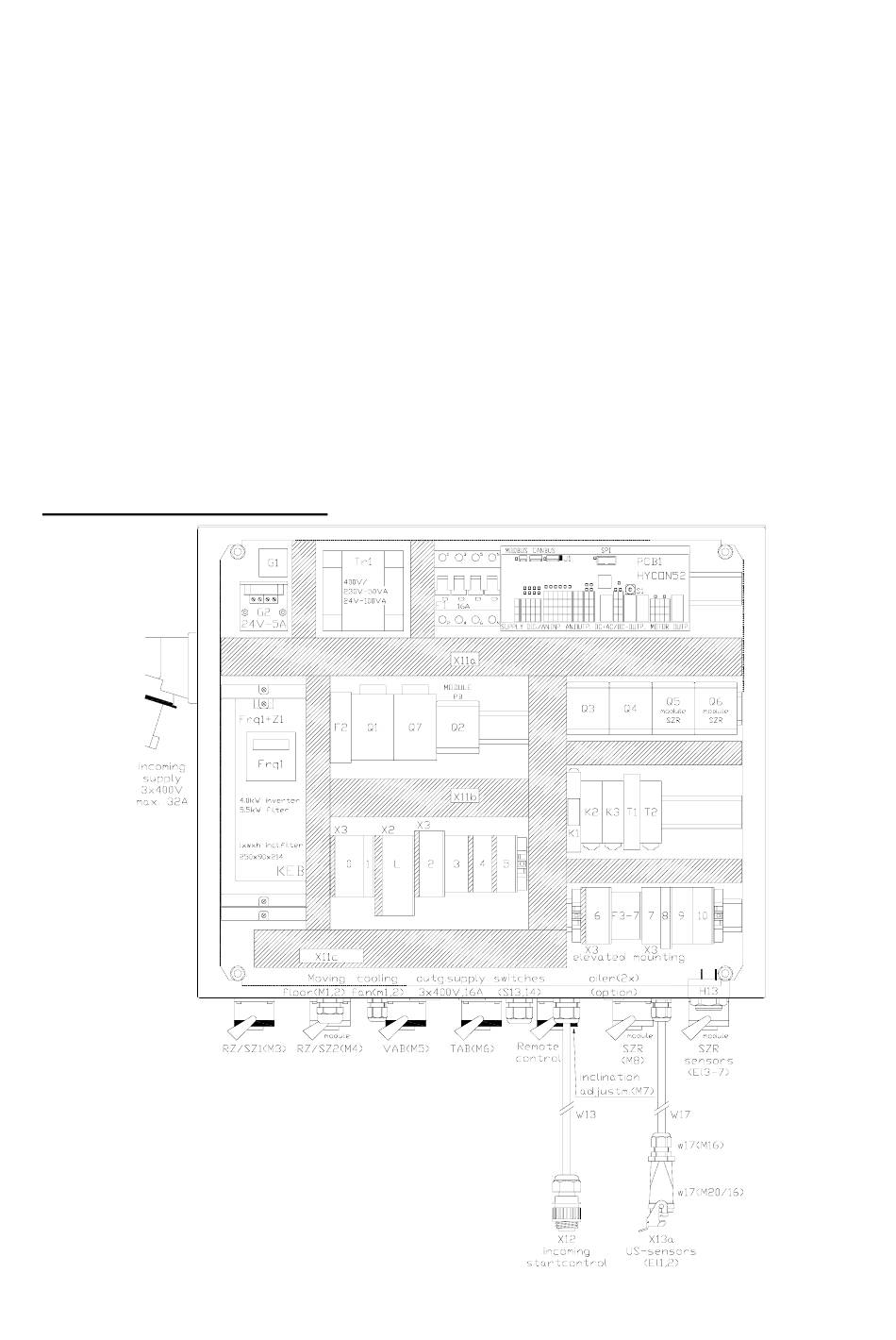

Binnenkant van de schakelkast
19
