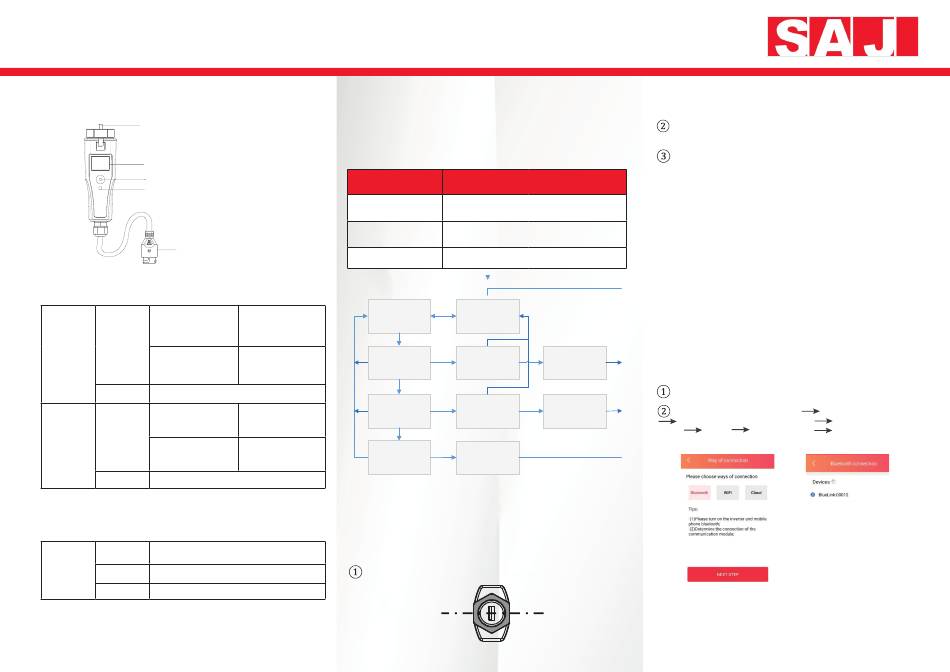

Gebruikershandleiding eSolar AIO3 Module
1. Opbouw module
USB poort
OLED beeldscherm
Knop
LED indicator
RJ45 connector
LED indicator status beschrijving
Knippert langzaam
blauw,
5s aan, 5s uit
Knippert
Blauw
Knippert snel
(Wifi )
blauw,
0.5s aan, 0.5s uit
Uit
Niet verbonden met server
Knippert langzaam
groen,
5s aan, 5s uit
Knippert
Green
Knippert snel
(ethernet)
groen,
0.5s aan, 0.5s uit
Niet verbonden met server
Uit
Tabel 1 LED indicator op de module beschrijving
Knippert
Verstuurt data naar router
Groen
Stabiel aan
Module is verbonden met router
Uit
Module is niet verbonden
Tabel 2 LED indicator op de RJ45 connector beschrijving
OLED bediening
De module biedt een knop voor gebruikers om de veiligheidsnor-
men in te stellen, informatie over de stroomopwekking, foutin-
formatie, enz. te controleren. Het gebruik van de knop werkt als
volgt:
Bediening
1 maal kort
Indrukken
2 maal kort
Indrukken
Lang indrukken
2019
18:28
05/20
Module
Power: 0.00KWh
verbonden met
Mode: Init
server
Long press
double click
---Main menu---
>Grid Compliance
Omvormer/module
Inverter Err
wordt bijgewerkt
Factory Set
---Main menu---
Grid Compliance
Module
>Inverter Err
verbonden met
Factory Set
server
Click
---Main menu---
Omvormer/module
Inverter Err
wordt bijgewerkt
Factory Set
>Restart Module
Het scherm keert terug naar de thuisinterface als er gedurende
40 seconden geen bediening plaats vindt. De OLED-monitor wordt
uitgeschakeld als er gedurende 50 seconden geen bediening meer
plaats vindt.
2. Installatie en aansluiting
Draai de zeskantmoer van de module in een horizontale positie.
Function
Pagina selecteren
Terug naar het hoofdmenu
Bevestig
Delay 2 s
2019
18:28
Click
05/20
E-Day: 0.00KWh
double click
E-Tol : 0.00KWh
Grid Compliance
Long press
Are you sure to
Long press
Australia
set it ?
AS 4777
2019
18:30
2019
18:30
Long press
05/20
05/20
Click
ERR:1/2 >
ERR:2/2 >
L1 No Grid Err
S
L1 No Grid Err
M
Temp. Low Err
M
Are you sure to
Long press
restart ?
Steek de module in de USB-interface van de omvormer
en bevestig de zeskantmoer met de wijzers van de klok mee.
Sluit de RJ45-connector aan op de router.
3. App confi guratie
3.1 Downloaden van de eSolar O&M app
Voor iOS systeem, zoek "eSolar O&M" in de App Store om te
downloaden. Voor Android-systeem, zoek "eSolar O&M" in
Google Play om te downloaden.
3.2 AIO3 Verbinding van de module
Na installatie van de module wordt de omvormer van stroom
voorzien. Wacht 2 minuten, als het signaallampje van de
module langzaam knippert (zie tabel 1), geeft dit aan dat de
module normaal werkt. Als het de verbinding is gemaakt, kan
de informatie over de omvormer worden bekeken in de app of
op de website.
Verbinding met Bluetooth
Zet de Bluetooth-verbinding van de mobiele telefoon aan.
Meld u aan bij eSolar O&M APP
Selecteer "Mijn"
Selecteer "Remote Confi guration"
Selecteer "Blue-
tooth"
"Next"
Search devices
tooth (zoals Bluelink:00012).
Afb. 3.1 Bluetooth-verbinding
Selecteer Blue-
