3.3
Schematisch overzicht van het expansiesysteem
Figuur 16 tot en met Fout! Verwijzingsbron niet gevonden. geven een schematisch overzicht van het VERNIT en
HORNIT expansiesysteem. Het laat zien hoe alle componenten in het systeem communiceren met elkaar. Het geeft ook
een indicatie van wat de rol van het expansiesysteem is in combinatie met het centrale verwarmingssysteem.
3.3.1
VERNIT 2.0 -30.0 N2(i) systeem
25 mBar
Mechanisch drukventiel
20 mbar
(stikstof uitlaat klep)
Warmte
opslagtank

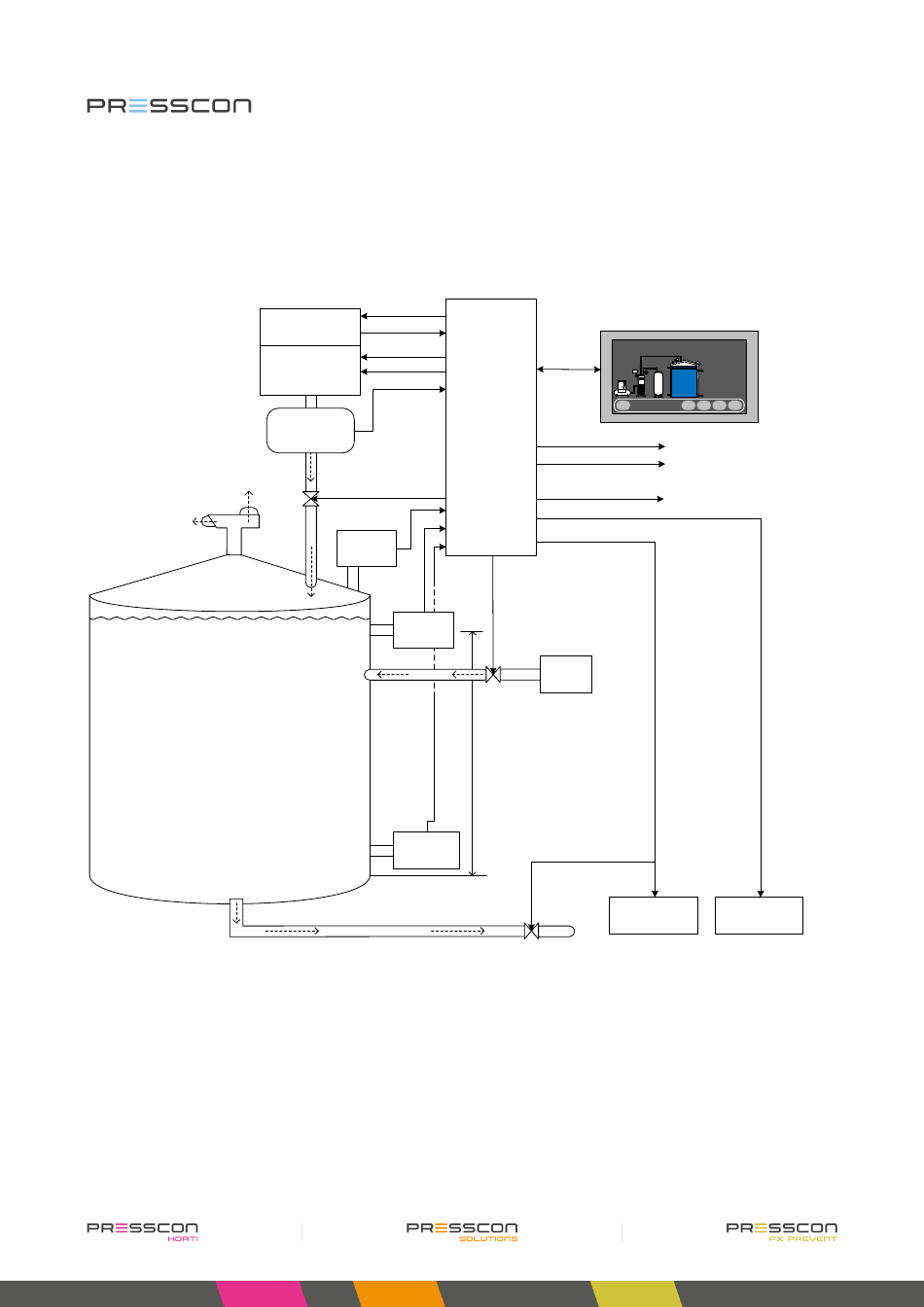

Figuur 16. VERNIT 2.0 – 30.0 N2(i) systeem overzicht
Compressor aan/uit
Compressor
Compressor status
Klepbediening
Afvoerklep aan/uit
Stikstof generator
Stikstof druk
Stikstof HD
voorraadvat
(optioneel)
Stikstof
inlaatklep
Druk
sensor 1
Druk
sensor 2
Druk
sensor 5/6
CAN-bus
O
2
PRESSCON
Buffer tank
Control
Analoog waterniveau
(PRESS-control
Analoog stikstofdruk
minimaal)
Externe generator
Alarm melder
Ketel aan / uit
Water
inlaat
Water
pomp
Sensor offset
± 9 meter
Water uitlaat
Touchscreen
Meldings-
Ketel
apparaat
33
