N20
Specificaties

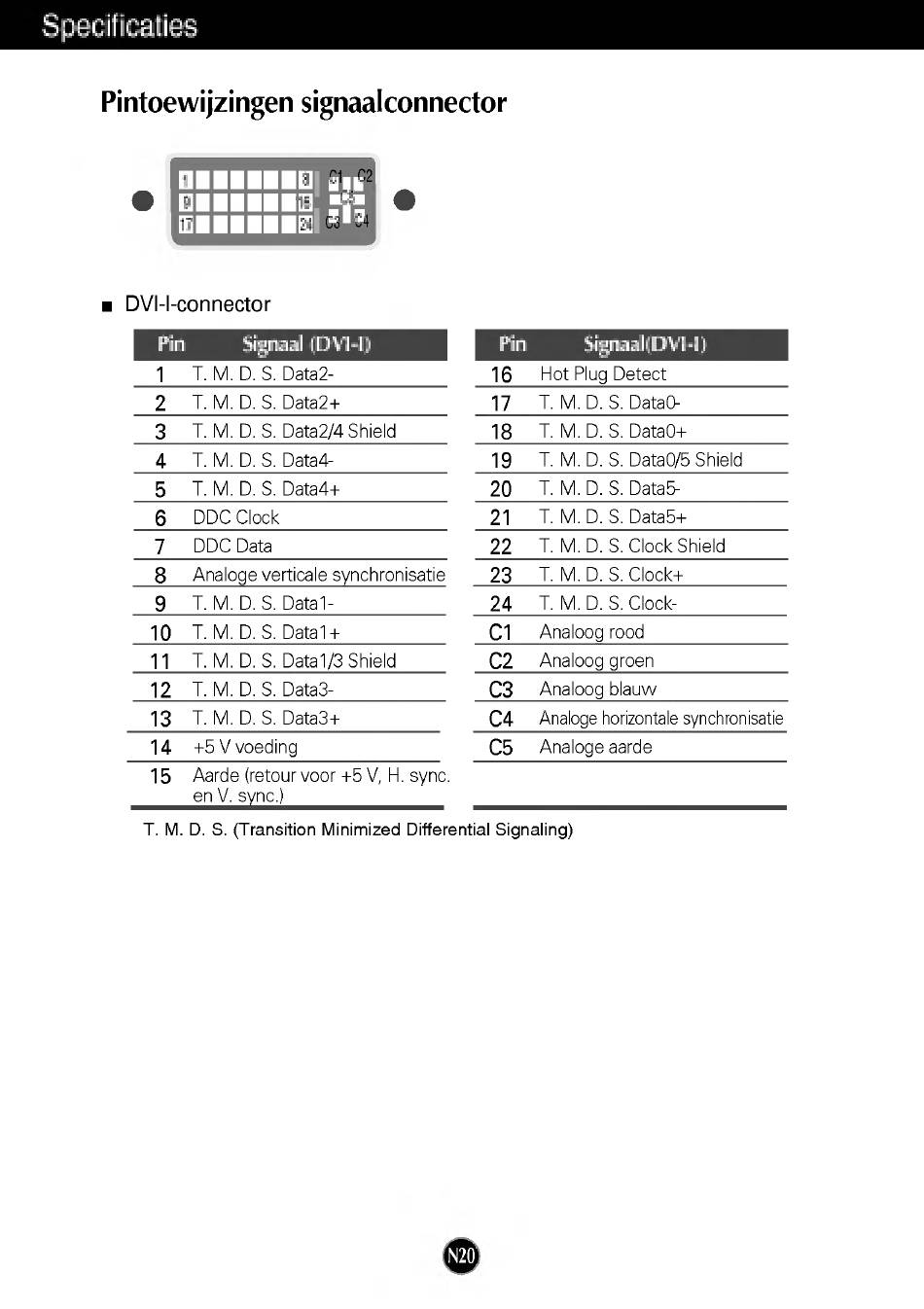

Pintoewijzingen signaalconnector
1
8
917
24
16
C1
C4
C3
C2
C5
Pin
Signaal
(DVI-I)
1 2 3 4 5 6 7 8 9
1 0
11
12
13
14
15
T. M. D. S. Data2-
T. M. D. S. Data2+
T. M. D. S.
Data2/4
Shield
T. M. D. S. Data4-
T. M. D. S. Data4+
DDC Clock
DDC Data
Analoge
verticale
synchronisatie
T. M. D. S. Data1-
T. M. D. S. Data1+
T. M. D. S.
Data1/3
Shield
T. M. D. S. Data3-
T. M. D. S. Data3+
+5 V
voeding
Aarde
(retour
voor
+5
V,
H. sync.
en
V.
sync.)
Pin
Signaal(DVI-I)
16
17
18
19
20
21
22
23
24
C1
C2
C3
C4
C5
Hot
Plug
Detect
T. M. D. S. Data0-
T. M. D. S. Data0+
T. M. D. S.
Data0/5
Shield
T. M. D. S. Data5-
T. M. D. S. Data5+
T. M. D. S. Clock Shield
T. M. D. S. Clock+
T. M. D. S. Clock-
Analoog
rood
Analoog
groen
Analoog
blauw
Analoge
horizontale
synchronisatie
Analoge
aarde
T. M. D. S.
(Transition
Minimized Differential
Signaling)
DVI-I-connector
