5. Technische specificaties
5.1. DMX versies en DMX instellingen
Deze uitvoering van de SOFTLUX omvat een éénkanaals

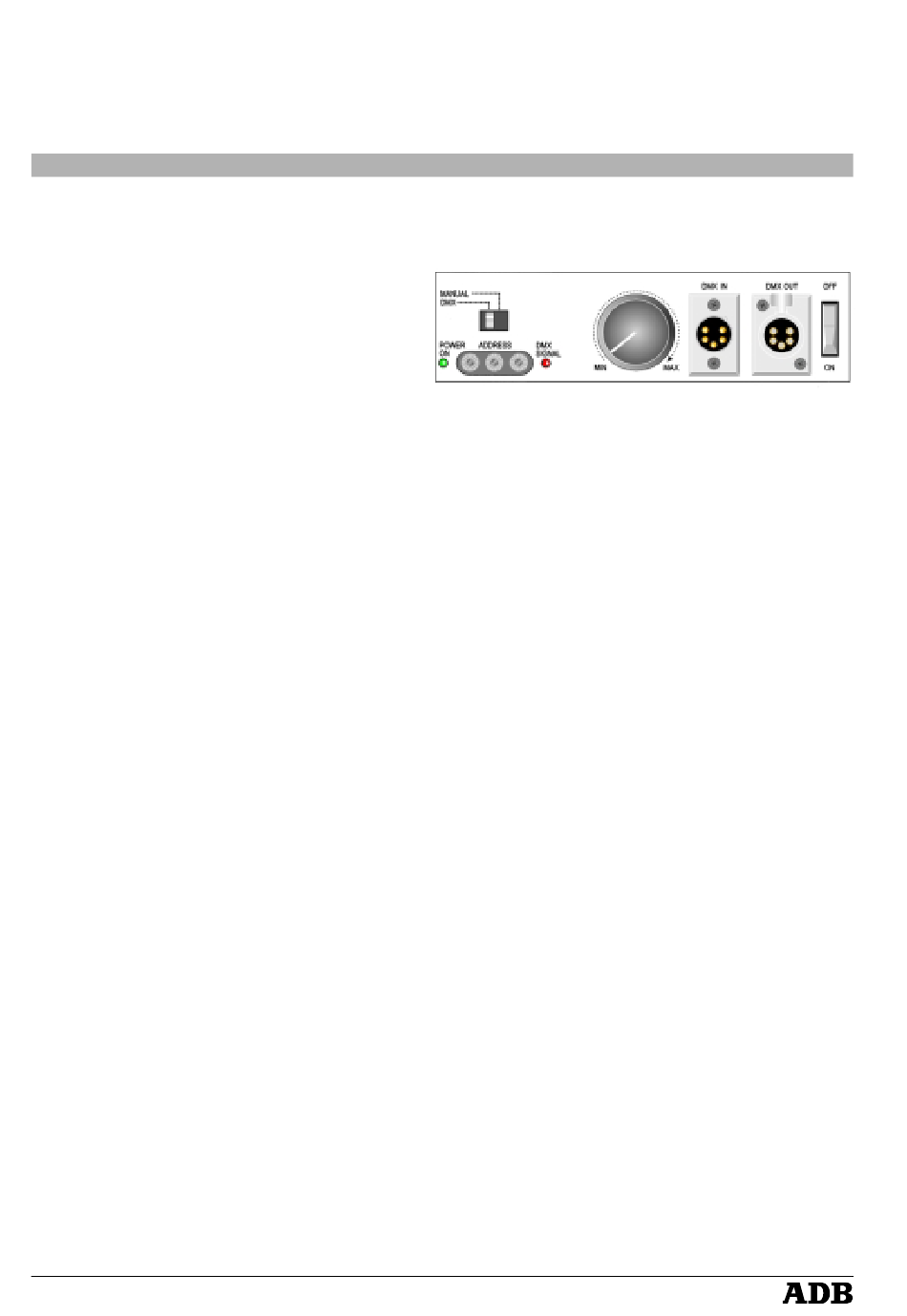

DMX512-decoder. De instelling van het DMX adres gebeurt
aan de achterkant van de armatuur.
Het DMX adres wordt gelezen van links naar rechts ttz.
001
= DMX kanaal
012
= DMX kanaal 12
123
= DMX kanaal 123
•
Een
knipperende
adresseringsschakelaars wijst op de aanwezigheid van
voedingsspanning.
•
De groene LED blijft continu branden bij een goede DMX
ontvangst, flikkert regelmatig wanneer een adres wordt
ingesteld boven nr. 512 en schakelt uit na 2 seconden
wanneer de DMX ontvangst verbroken wordt.
•
De DMX decoder is ingesteld om de sturing uit te schakelen
na twee seconden zonder DMX ontvangst.
•
Dit kan gewijzigd worden door het interne brugje LK1:
- positie A voor «behoud laatste stand voor onbeperkte
duur»
- positie B voor «behoud laatste stand voor 2 s»
•
Indien het DMX adres ingesteld wordt op 000, zal de
groene LED oplichten als aanduiding dat de DMX decoder
normaal functioneert.
De armatuur is voorzien van een XLR5 ingang en een passieve XLR5 link naar andere SOFTLUX
armaturen. SOFTLUX zorgt voor de continiuiteit van het tweede data paar (pin 4 en 5). Elke DMX
ingang is optisch galvanisch gescheiden.
De XLR5 aansluitingen zijn als volgt:
Pin 1
Kabel afscherming
Pin 2
DMX data –
Pin 3
DMX data +
Pin 4
Reserve data – (niet gebruikt bij SOFTLUX)
Pin 5
Reserve data + (niet gebruikt bij SOFTLUX)
De DMX versies zijn altijd voorzien van een potentiometer voor lokale lichtregeling (de hoogste
regelwaarde neemt voorrang) teneinde toe te laten om licht te sturen wanneer de DMX data wegvalt
of voor ENG toepassingen. De DMX versie omvat een dubbeldpolige 2-weg schakelaar. Een pool
selecteert de relais controle, de andere pool selecteert de ballast controle.
In die «DMX» positie is het afschakelrelais gecontroleerd door het DMX signaal en wordt
afgeschakeld bij ca. 10%. In de «Manual» positie is het afschakelrelais permanent ON en wordt de
ballast gestuurd door de potentiometer.
5.2. Versies voor externe dimmer (niet langer in productie)
SCR/Ph (Fase control) dimbaar betekent dat de SOFTLUX-armatuur direct op de uitgang van een
kwaliteitsthyristordimmer kan worden aangesloten en gedimd. De SCR/Ph versie is enkel beschikbaar
met de 55 W lampen en ballasts. Sluit de SOFTLUX-armatuur aan op de uitgang van de dimmer
en stuur de dimmer van nul naar vol zoals voor een klassieke schijnwerper.
Omdat de 2-lamp armatuur slechts 110 Watt belasting betekent voor de dimmer, zou het kunnen
dat deze belasting te weinig is voor de dimmer. Om dit te verhelpen is het aan te raden een resistieve
belasting aan de dimmer toe te voegen (bvb een schijnwerper). Deze voor-belasting kan variëren
van enkele W tot 200 W, afhankelijk van de dimmer. Neem contact op met ADB of dichtsbijzijnde
ADB verdeler indien U problemen ervaart. Het is aanbevolen praktijk om aan een specifieke
dimmerkring enkel SOFTLUX armaturen van hetzelfde type aan te sluiten (ttz. zelfde aantal
fluolampen per toestel).
