Z300A, LZ300A
10
9
8
7
6
5
1. Motorkap
2. Motorkapvergrendelingshendel(s)
3. Trimtap (anode)
4. Propeller
5. Koelwaterinlaat
6. Anti-cavitatieplaat
7. Anode
8. Klembeugel
9. Kantelsteunhendel
10. Doorspoelplug
11. Trim- en kantelbekrachtigingsschakelaar
12. Koelwatercontrolestraal
13. Afstandsbedieningskast (voor opzij gemon-
teerd type)*

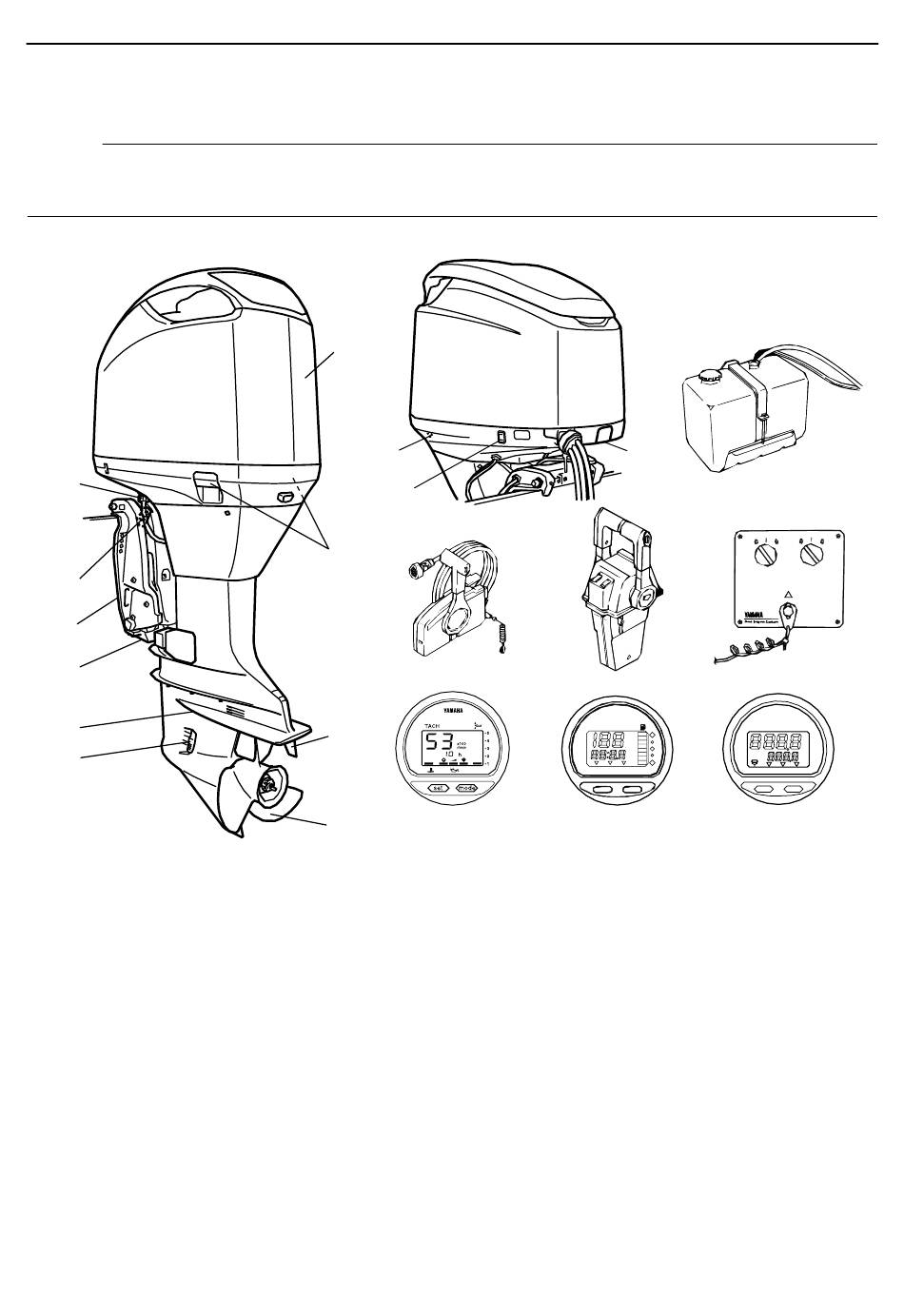

Hoofdcomponenten
1
12
11
13
2
16
3
4
14. Afstandsbedieningskast (voor dubbele
motor)*
15. Schakelaarpaneel (voor dubbele motor)*
16. Digitale toerenteller
17. Digitale snelheidsmeter*
18. Brandstofbeheermeter*
19. Losse olietank
DMU26180
Afstandsbediening
De afstandsbedieningshendel bedient zowel
de schakelhendel als de gashendel. De elek-
trische schakelaars zijn op het afstandsbe-
dieningskastje gemonteerd.
Basiscomponenten
19
2
14
15
17
18
YAMAHA
SPEED
SPEED
Km/h
knot
mph
km
mile
TRIP
TIME
BATT
BATT
set
mode
mode
YAMAHA
FUEL MANAGEMENT
I/h
gph
P S
Km/L
mpg
TTL
ECON SYNC
set
mode
ZMU01860
