5.5

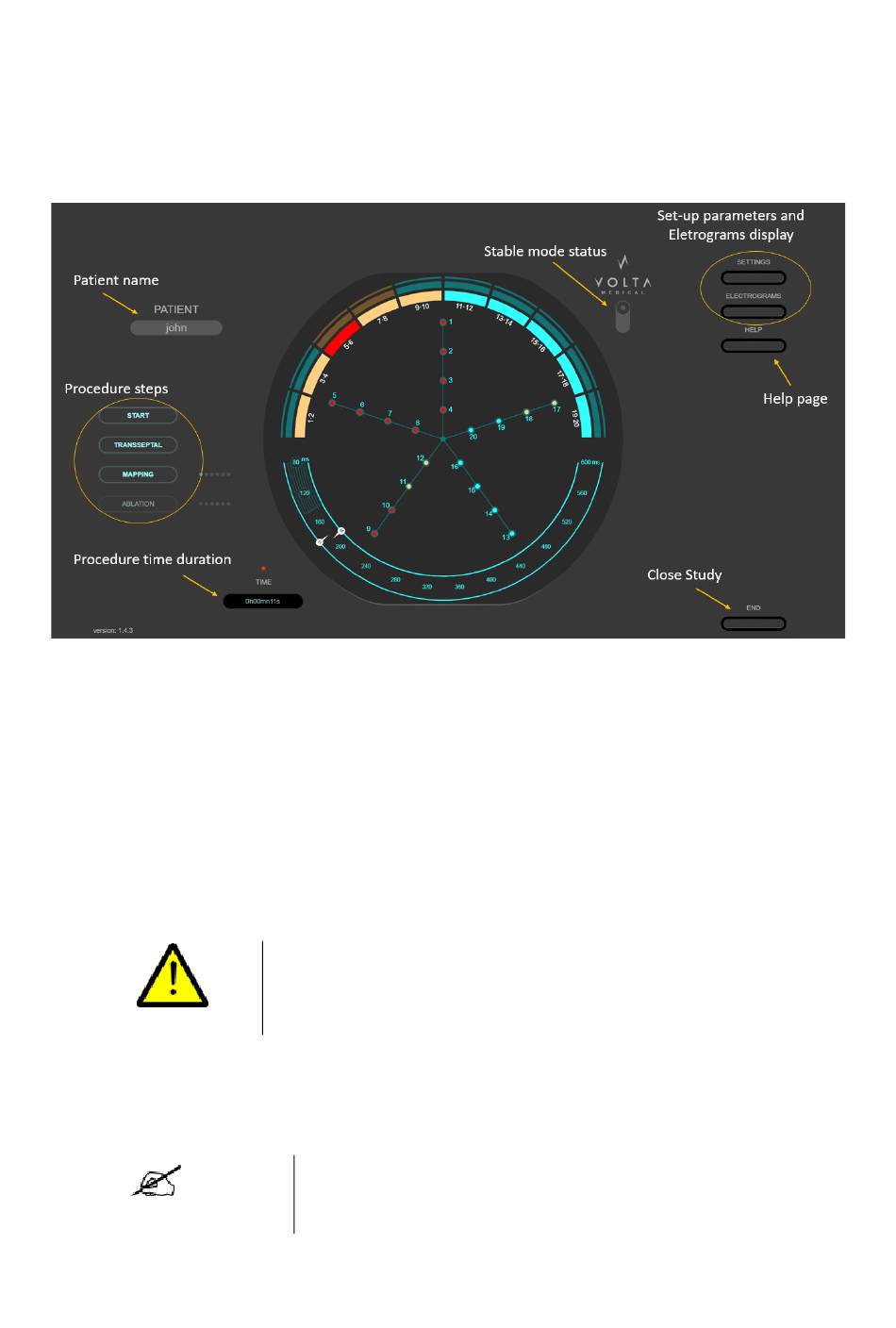

GEBRUIKERSINTERFACE
In het midden wordt realtime analyse weergegeven met behulp van een schema van de
karteringskatheter met al zijn elektroden.
Bovenop dit schema, in de bovenste halve cirkel, stellen gekleurde vakken elk een katheter-
bipool voor (zie §4.2.3 voor kanaalselectie). Op basis van het signaal dat door de
katheterelektroden wordt opgevangen, wordt een specifieke kleur weergegeven om de door
de VX1™-analyse vastgestelde waarde aan te geven:
• Blauw: geen noemenswaardig signaal
• Oranje: gedispergeerd intra-cardiaal atriaal elektrogram. Kan dienovereenkomstig
worden getagd met behulp van het driedimensionale karteringssysteem
• Rood: zeer gedispergeerd intra-cardiaal atriaal elektrogram. Kan dienovereenkomstig
worden getagd met behulp van het driedimensionale karteringssysteem
Onder het schema worden in de onderste halve cirkel realtime cycluslengtemetingen van de
CS- en karteringskatheters weergegeven.
NB
Het VX1™-algoritme geeft in realtime een analyse van de signaaldispersie
aan met een kleurcode van het gebied in kwestie. De beslissing om het met
gebruik van de VX1-toepassing aangegeven gebied te behandelen hangt
echter van de elektrofysioloog af.
De realtime signaalanalyse van VX1™ werkt alleen tijdens het in kaart
brengen, anders moet deze worden gedeactiveerd door op de juiste stap
in de procedure te klikken.
28
P.N.: I001-1.4
Februari 2023
