Onderdelen en functies van de projector
Naam
Functie
Schroefopening (voor
Schroefopening voor het vastmaken van de ring van de
B
de ring van de
veiligheidsdraad om te verhinderen dat de projector van
veiligheidsdraad)
het plafond of de muur valt.
Voeten aan
Als de projector op een plat oppervlak is geplaatst,
C
achterzijde
bijv. op een bureau, kunt u de voeten uitschuiven of
intrekken om de horizontale beeldhoek aan te passen.
U kunt de kantelhoek aanpassen binnen een bereik van
±1,5°. De achterste voetjes zijn afneembaar. U kunt de
voertjes uitdraaien met ongeveer 12 mm voordat ze
loskomen.
Bevestigingspunt van
Leid hier het anti-diefstal draadslot doorheen en sluit
D
beveiligingskabel
het af.
Schroefgaten (voor de
De schroefgaten voor het bevestigen van de
E
kabelafdekking)
kabelafdekking.
Controleer of de kabels door de inkeping aan de
onderkant van de kabelafdekking zijn gestopt voordat
u de kabelafdekking vastmaakt.
Schroeven van
Schroeven om het luchtfilterdeksel op zijn plaats te
F
luchtfilterdeksel
bevestigen.
Kabelhouder
Stop de kabel van de optionele externe camera hierdoor
G
om de kabel vast te leggen.
Bevestigingspunten
Gebruik deze punten voor het vastmaken van de
H
externe camera
optionele camera.
Bevestigingspunten
Gebruik deze punten voor het bevestigen van de
I
ophangbeugel
optionele ophangbeugel wanneer u de projector aan een
(ELPMB67, 4 punten)
wand of een plafond monteert.
Waarschuwing
Maak de veiligheidsdraad niet vast aan dit
punt.
Verwante koppelingen
g
• "De beveiligingskabel installeren"

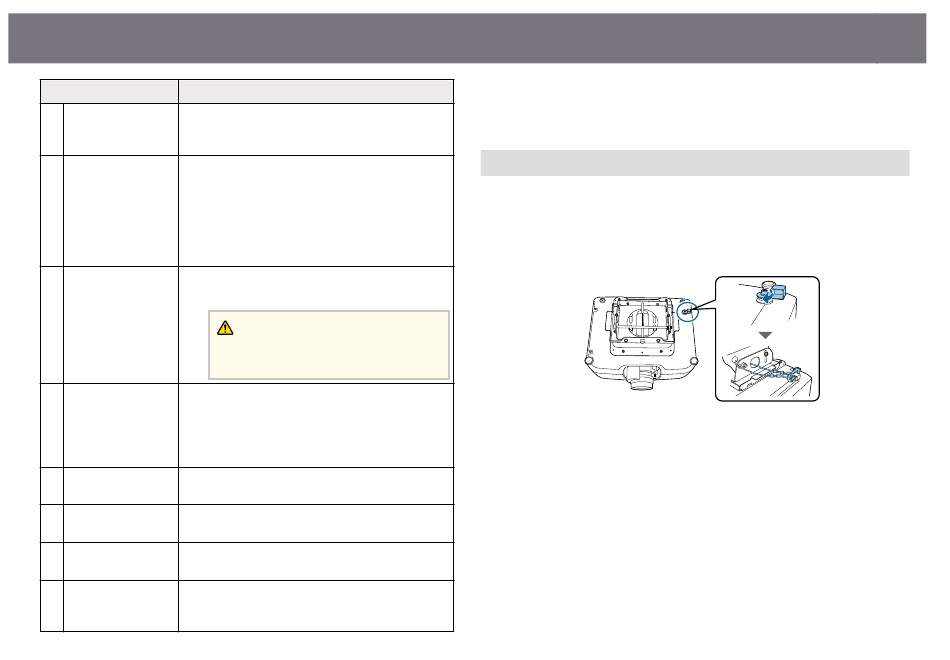

De beveiligingskabel installeren
Wanneer u de optionele plafondmontage gebruikt, kunt u de veiligheidsdraad
installeren om te verhinderen dat de projector van het plafond valt.
Maak de ring vast met de M6 × 15 mm bout die bij de veiligheidsdraadset is
geleverd en stop de veiligheidsdraad in een lus door de plafondbeugel om deze
te bevestigen zoals weergegeven.
pag.20
