2. Teken de gaten voor de bevestigingen af op de muur. Gebruik hiervoor een waterpas of een laser om ervoor
te zorgen dat het toestel horizontaal en waterpas aan de muur wordt opgehangen (maximale afwijking < 1,5°).
Gebruik het boorsjabloon, onderdeel van de verpakking, om de gaten te markeren.

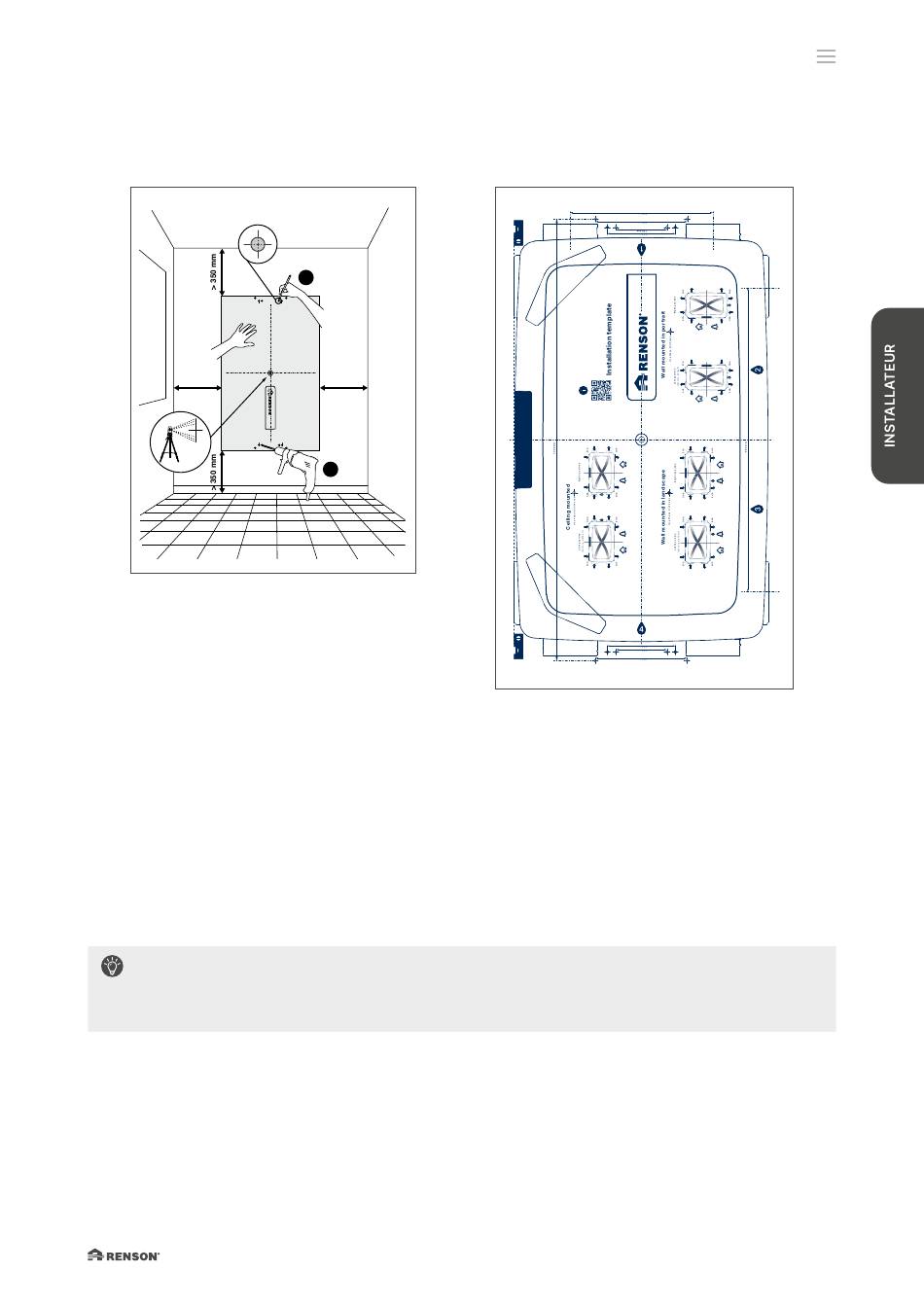

Wandmontage verticaal
> 350 mm
Verticale wandmontage (met schroeven en pluggen) – gatenpatroon op het boorsjabloon.
De onderste twee gaten moeten minstens 35 cm van de afgewerkte vloer verwijderd zijn zodat er nog voldoende
ruimte is om de condens afvoer aan te leggen.
De horizontale afstand tussen de gaten is 150 mm.
De verticale afstand tussen de gaten is 1250 mm.
Voor meer informatie over het werken met het boorsjabloon zie hoofdstuk 6.5.
3. Boor de 4 gaten en voorzie een ophangingsmiddel naar keuze (bijvoorbeeld plug en schroef of draadstang
en moer), geschikt voor de desbetreffende ondergrond en voldoende stevig om het 25 kg zware toestel te
dragen.
TIP
De uitsparingen in de beugels zijn voorzien tot M8, het is altijd aangeraden om een vlakke sluitring te
gebruiken.
Flux+ Flat - Handleiding installatie & onderhoud
1
4X
> 350 mm
2
2
4X
48
