TM-RG3210-DUT / Gebruiks- en onderhoudshandleiding

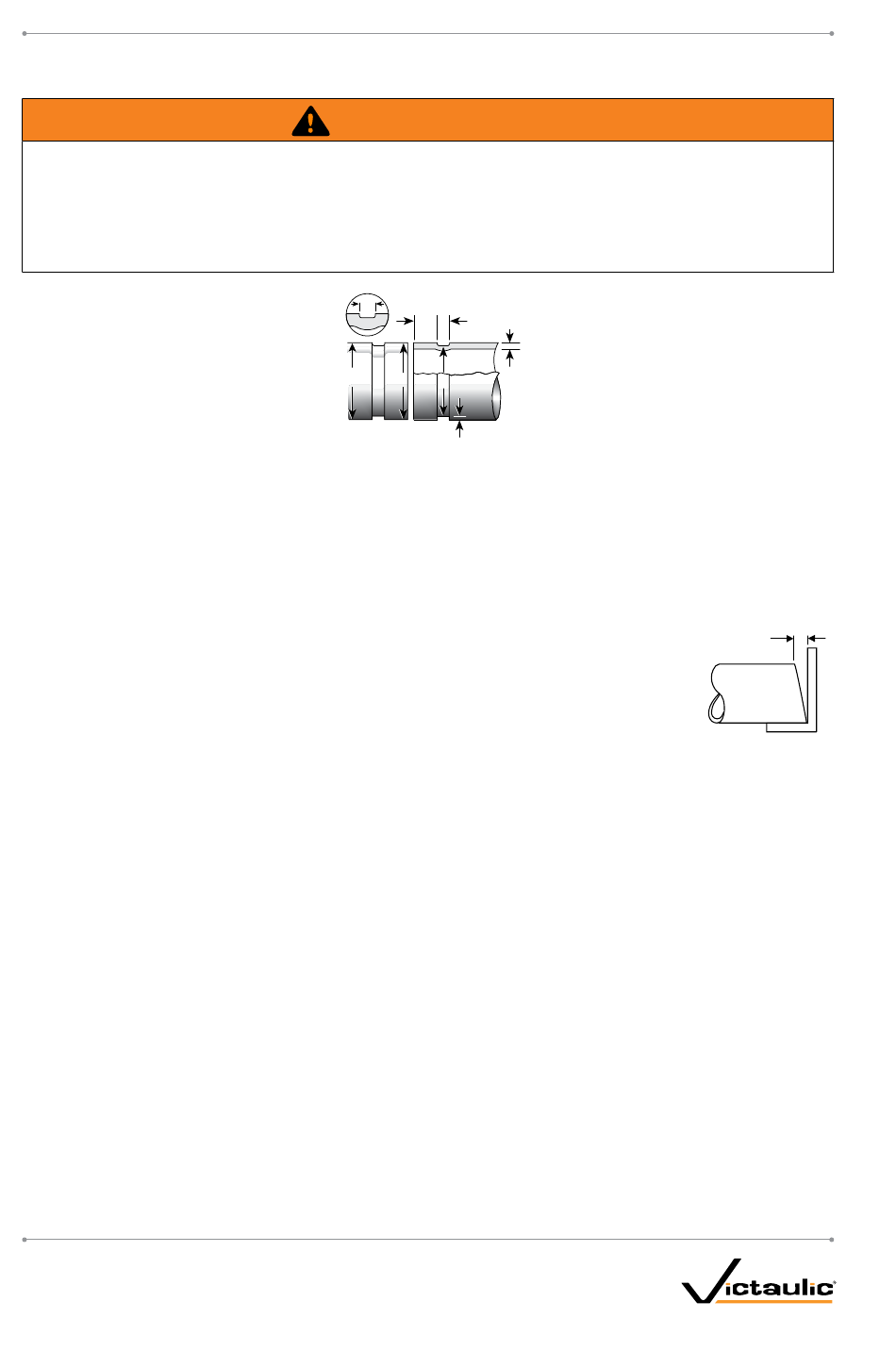

UITLEG OVER KRITISCHE GROEFAFMETINGEN
• Voor een goede verbinding moeten de buis- en groefmaten binnen de toleranties
vallen die in de tabellen op de volgende pagina's zijn gespecificeerd.
Niet-naleving van deze specificaties kan leiden tot het niet werken van de koppeling,
wat ernstige persoonlijke verwondingen en/of materiële schade kan veroorzaken.
Buitendiameter van de buis – De gemiddelde buitendiameter van de buis mag niet afwijken van
de specificaties vermeld in de tabel op de volgende pagina . Maximale toelaatbare ovaalvormigheid
van de buis mag niet meer dan 1% afwijken . Grotere afwijkingen tussen de grootste en kleinste
diameters zullen resulteren in een moeilijke assemblage van de koppeling .
De maximum toegelaten tolerantie van recht afgezaagde buisuiteinden is:
0,8 mm voor de afmetingen 60,3 – 101,6-mm en 1,6 mm voor afmetingen
van 114,3 mm en groter . Dit wordt gemeten vanaf de rechte lijn .
Verheven interne of externe lasnaden en zomen moeten vlak geslepen worden met het buisoppervlak
tot op 50 mm van de buisuiteinden . De binnendiameter van het buisuiteinde moet worden gereinigd
om grove aanslag, vuil en ander vreemd materiaal te verwijderen dat kan interfereren met de groefrollen
of deze kan beschadigen . De voorste rand van het buisuiteinde moet uniform zijn en mag geen holle/
bolle oppervlakkenmerken vertonen die voor onjuist trekken van de groefrollen kunnen zorgen of die
kunnen resulteren in moeilijkheden bij de assemblage van de koppeling .
Afmeting "A" – De afmeting "A", of de afstand van het buiseinde tot de groef, komt overeen
met de zone van de dichtingzitting . Dat gedeelte moet vrij zijn van inkepingen, projecties
(inclusief lasnaden) en rolmarkeringen van het buisuiteinde tot de groef om een lekvrije dichting
te waarborgen . Alle vreemd materiaal, zoals losse verf, aanslag, olie, vet, spanen, roest en vuil,
moet worden verwijderd .
Afmeting "B" – De afmeting "B" of groefbreedte, regelt de uitzetting, inkrimping en hoekbeweging
van flexibele koppelingen door de afstand waarop ze zich van de buis bevindt en zijn breedte
met betrekking tot de tandbreedte van de koppelingbehuizing . De onderzijde van de groef moet
vrij zijn van vreemd materiaal zoals los vuil, splinters, roest en aanslag die de goede montage van
de koppeling kunnen verhinderen .
Afmeting "C" – De afmeting "C" is de gemiddelde diameter op de bodem van de groef . De afmeting
moet binnen de diametertolerantie vallen en moet concentrisch zijn met de OD voor een goede passing
van de koppeling . De diepte van de groef moet uniform zijn over de volledige omtrek van de buis .
20
WAARSCHUWING
B
A
B
Buite
F
C
diameter
D
Standaard gerolde groef
Uitvergroot voor de duidelijkheid
T
"S" max.
REV_H
