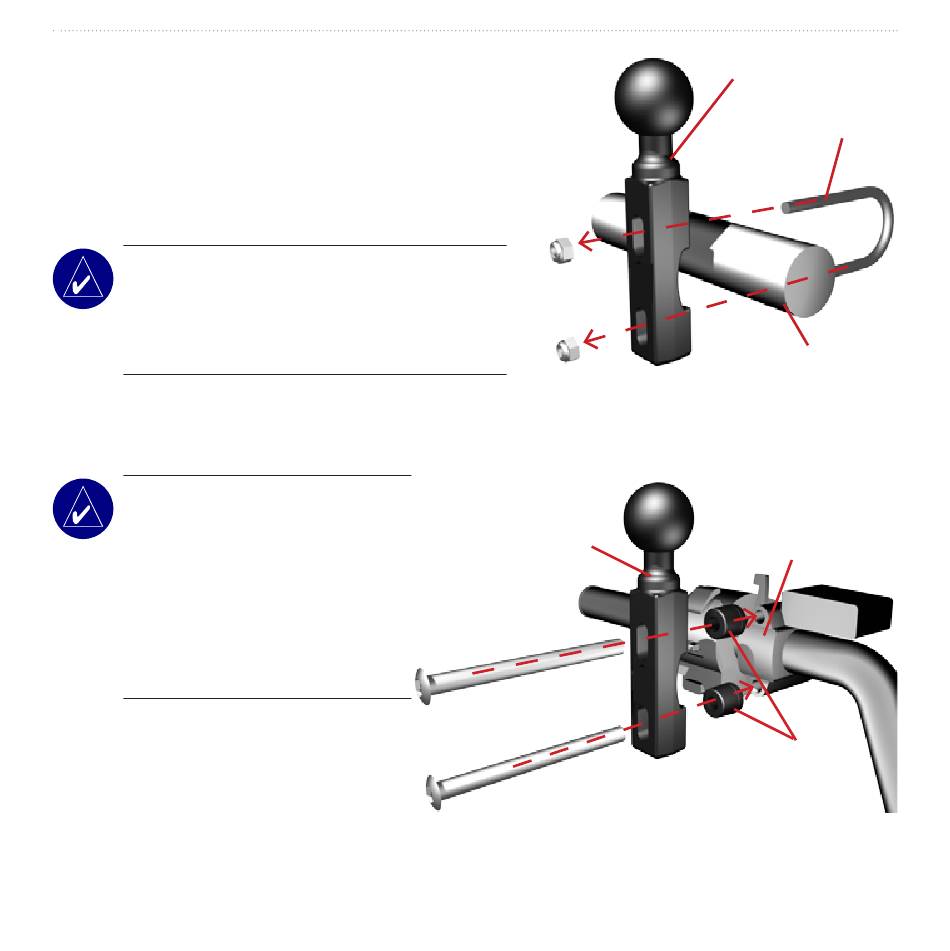

A) De U-bout en het stuurvoetstuk
installeren:
1. Plaats de U-bout om het stuur en duw de
uiteinden door het stuurvoetstuk.
2. Draai de moeren aan om het voetstuk te
bevestigen. Niet te strak aandraaien.
OPMErkinG: Het aanbevolen
aandraaikoppel 5,7 Nm (50 in/lb).
Het maximale aandraaikoppel mag niet
meer dan 9 Nm (80 in/lb) bedragen.
B) Het stuurvoetstuk op de klembeugel
van de koppeling/rem installeren:
OPMErkinG: Zowel 1/4"
standaard als M6-bouten
zijn inbegrepen. Gebruik
bouten van hetzelfde type
als de fabrieksbouten op de
klembeugel van de koppeling/
rem.
1. Verwijder de twee fabrieksbouten
op de klembeugel van de koppeling/
rem.
2. Duw de nieuwe bouten door het
stuurvoetstuk, de afstandsstukken en de klembeugel.
3. Draai de bouten aan om het voetstuk te bevestigen.
Stuurvoetstuk
Gebruikershandleiding zūmo 500/550
Stuurvoetstuk
U-bout
Stuur
Klembeugel
koppeling/rem
Afstandsstukken
