4 Installatie
4.6 Elektrische aansluitingen
Pen
1
2
3-6
Verbinding naar recorder
Sluit de recorder aan op de miniDIN-aansluiting Analog out 0-1 V (Analoog uit 0-1 V)
met de meegeleverde kabel. Het absorptiesignaal is aanwezig op een kanaal met de
volgende bedrading:
Draad 1: signaal (+)
Draad 2: aarde (-)
Opmerking:
Aansluiting op hulpapparatuur
(indien gebruikt)

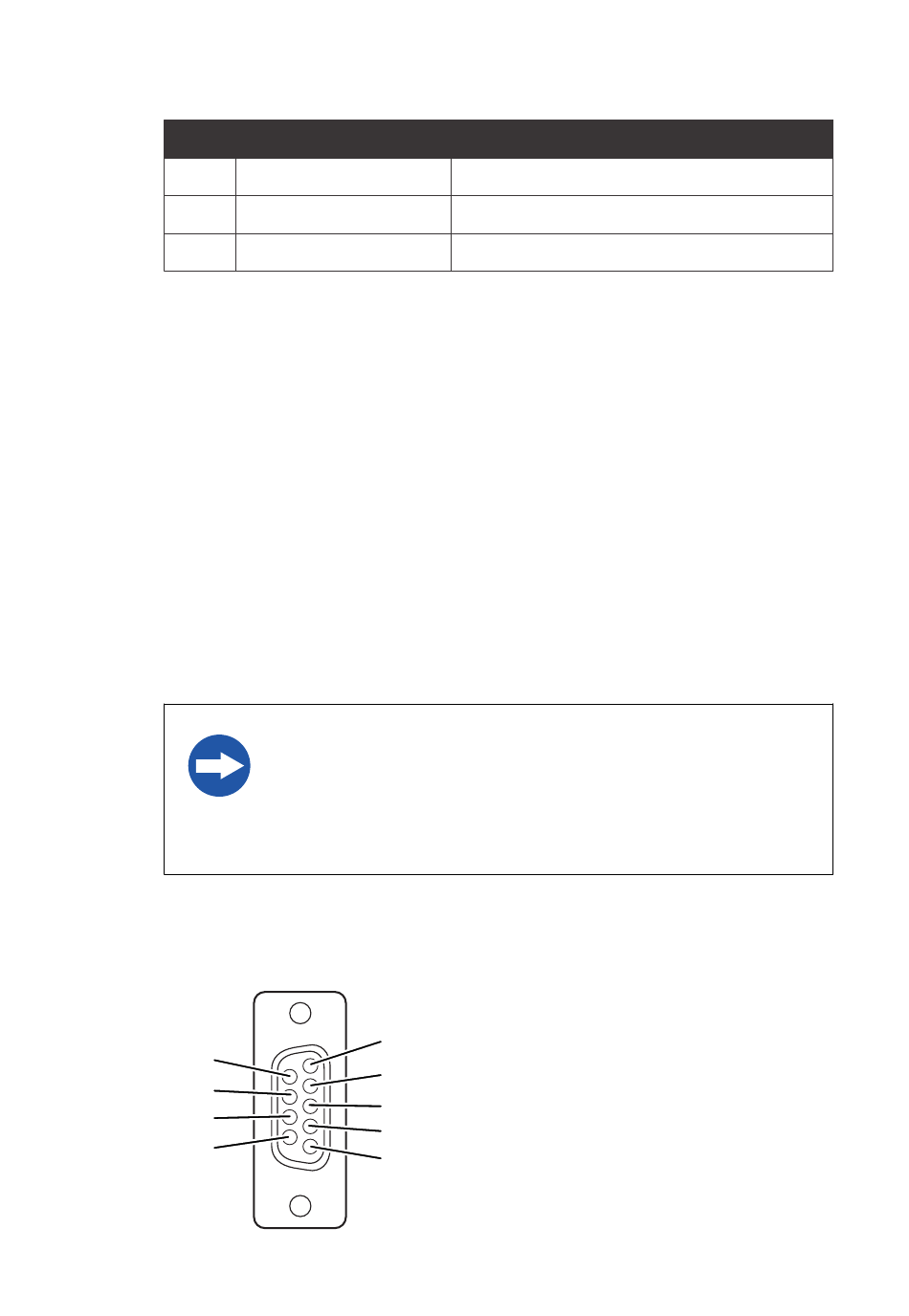

Sluit hulpapparatuur aan op de afstandsbesturingsconnector, 9-polige D–sub vrouwe-
lijk (alleen 5 V TTL-signalen).
40
Signaal
+
-
De signaalkabel wordt geleverd met beschermkappen op elke
draad. Verwijder de beschermkappen voor ongebruikte verbin-
dingen niet, aangezien kortsluiting hiervan de metingen kan
verstoren. Stel de recorder in op invoer van 0 tot 1 V, volledige
schaal, 0 V-offset.
AANWIJZING
Computers die met de apparatuur worden gebruikt, moeten
voldoen aan IEC 60950 of IEC 62368-1, en moeten worden geïn-
stalleerd en gebruikt in overeenstemming met de instructies van
de fabrikant.
1
2
3
4
Functie
Signaal 0 tot 1 V
Aarde
Niet gebruikt
5
6
7
8
9
Monitor UVis-920 Gebruiksaanwijzing 29055049 AF
