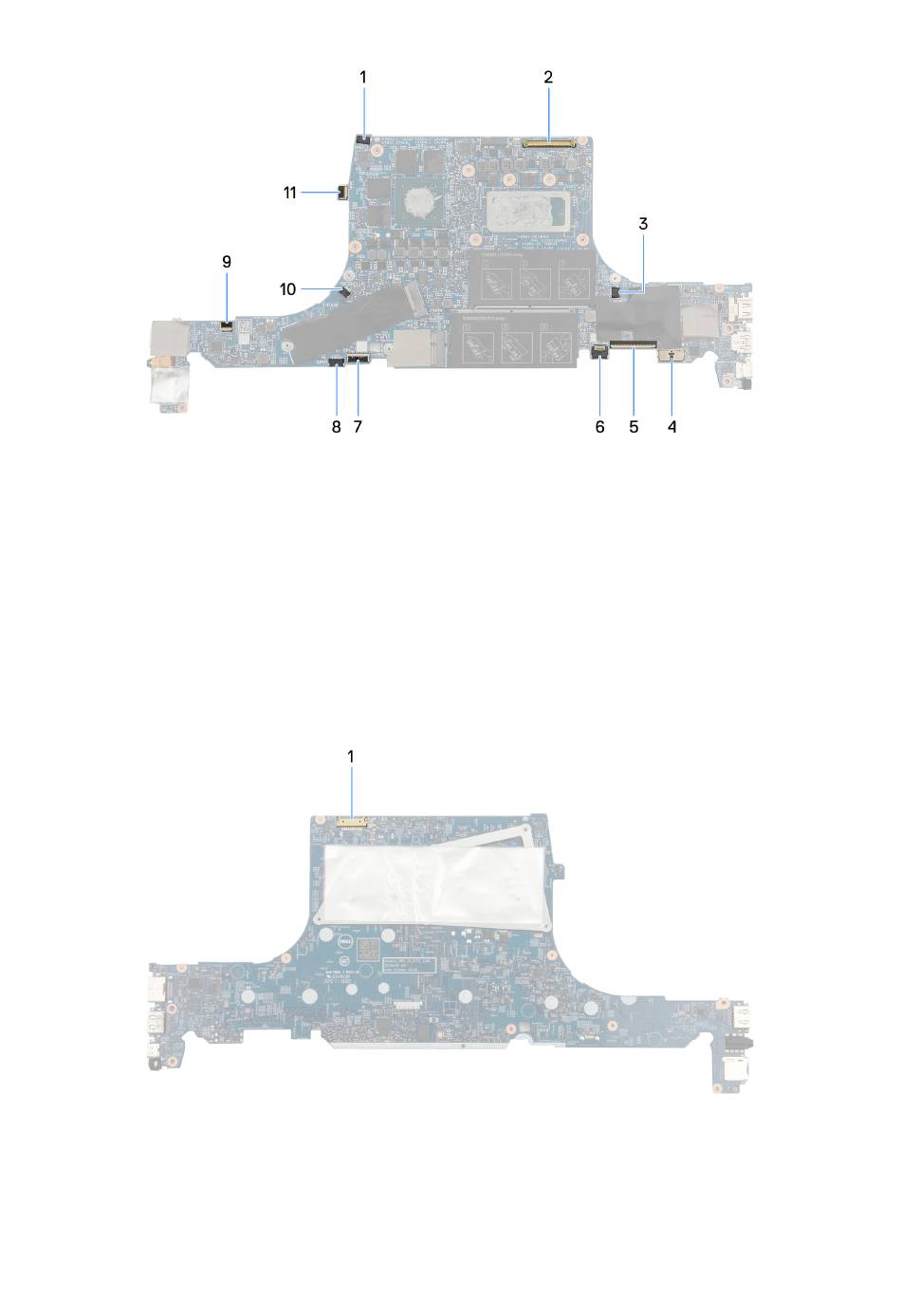

Afbeelding 7. Systeemkaart (voorzijde)
1. Kabelconnector van de luidspreker (tweeters)
2. Beeldschermkabelconnector
3. Kabelconnector van de rechterventilator
4. Batterijkabelconnector
5. Connector van de toetsenbordkabel
6. Connector van de kabel van de toetsenbordverlichting
7. Connector van de kabel van het touchpad
8. Kabelconnector van de luidsprekers (woofers)
9. Kabelconnector van aan/uit-knopkaart
10. Kabelconnector van de linkerventilator
11. Connector van kabel van vingerafdruklezer
Afbeelding 8. Systeemkaart (achterzijde)
1. Connector van de voedingsadapterpoortkabel
De volgende afbeelding(en) geeft/geven de locatie van de systeemkaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
76
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
