8 Aansluitingen
8.1
Overzicht aansluitingen

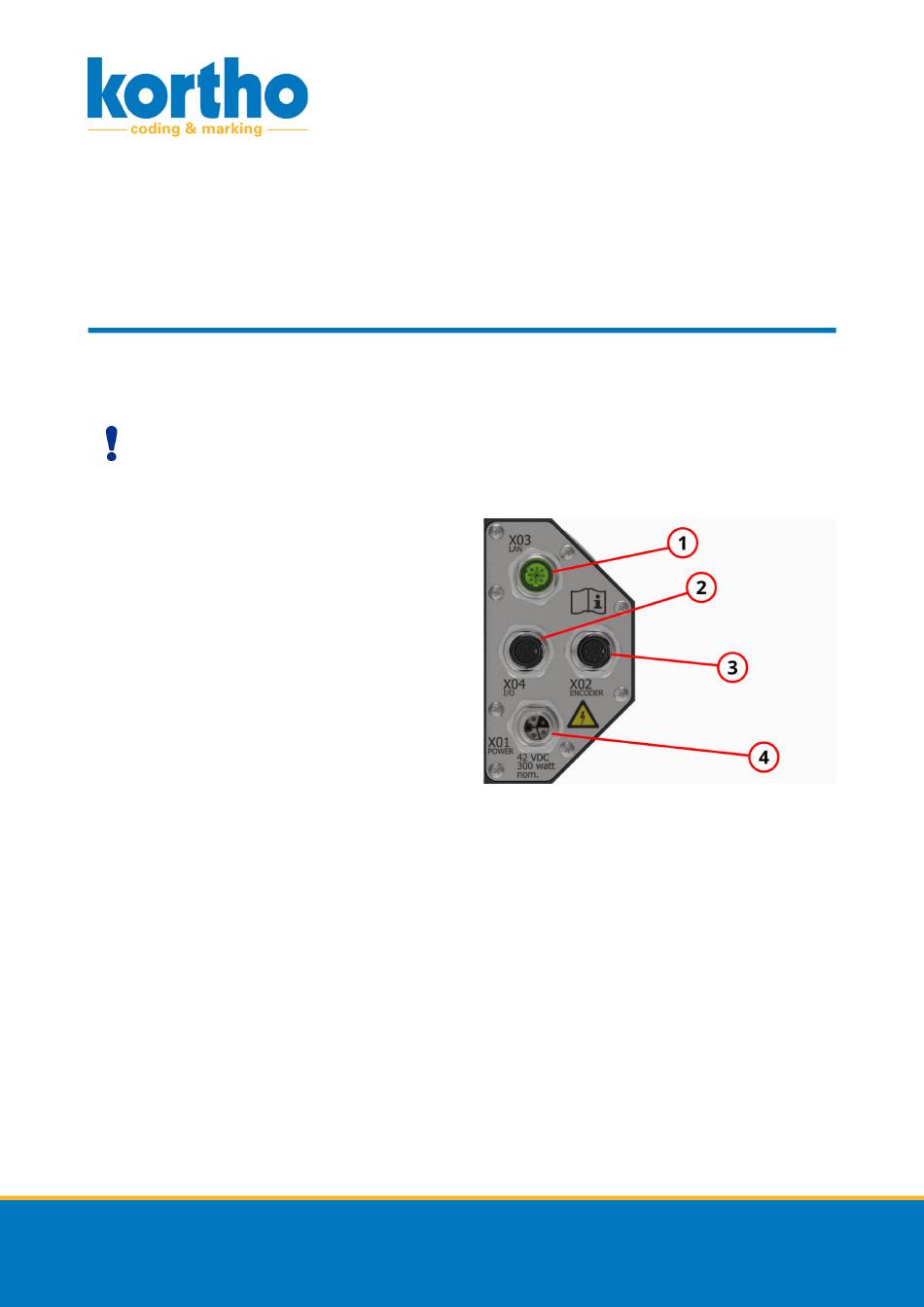

Aan de zijkant van de TT-series zit een zogenoemd connectorblok gemonteerd. Op dit connectorblok
bevinden zich vier M12-connectoren die worden gebruikt om een betrouwbare en waterdichte ver-
binding te kunnen maken met de eventuele randapparatuur en de voeding.
Doordat de connectoren waterdicht zijn gaan ze wat las-
tiger in en uit elkaar. Verzeker uzelf dat de connectoren
goed worden aangedraaid voor een betrouwbare verbin-
ding.
Het connectorblok bevat de aansluitingen:
1. X03 - LAN.
2. X04 - I/O.
3. X02 - Encoder (alleen bij C-printer).
4. X01 - Power (Voeding).
Documentnummer: P-4332
Versiedatum: 9 januari 2024
handleiding
TT-series
8
68
