WAARSCHUWING
GEVAAR VOOR ELEKTRISCHE
SCHOKKEN
Maatregel om het risico van elektrische schok-
ken te verkleinen: Wacht na het uitschakelen
van het spuittoestel eerst 5 minuten voordat u
begint met onderhoudswerkzaamheden, zodat opge-
slagen elektriciteit zich kan ontladen.
OPMERKING: Zie Afb. 10 en de onderdelenlijst, behalve
waar anders vermeld.
1.
Ontlast de druk; blz. 4.
2.
Verwijder de motorafscherming (14). Verwijder het voor-
deksel (31). Haal de slang (28) van de pomp los. Haal
de aftapslang (79) van de pomp (39) los.
3.
Verwijder het uitlaatdeksel van de bedradingsdoos van
de drukregelaar. Haal de vier motordraden los. Zie
Afb. 6.
4.
Schroef de doorvoerconnector (16) uit de motor en trek
de motordraden uit de doorvoer (22).
5.
Verwijder de schroeven (33) uit de binnenkant het aan-
drijfhuis.
6.
Verwijder schroeven (21 en 30) uit de motorschaal (F).
7.
Klop met een kunststof hamer van achteren op de ver-
dringerpomp (39) zodat het aandrijfhuis (18) loskomt van
de motorschaal (F). Trek het aandrijfhuis er af.
14
37
16
22
30

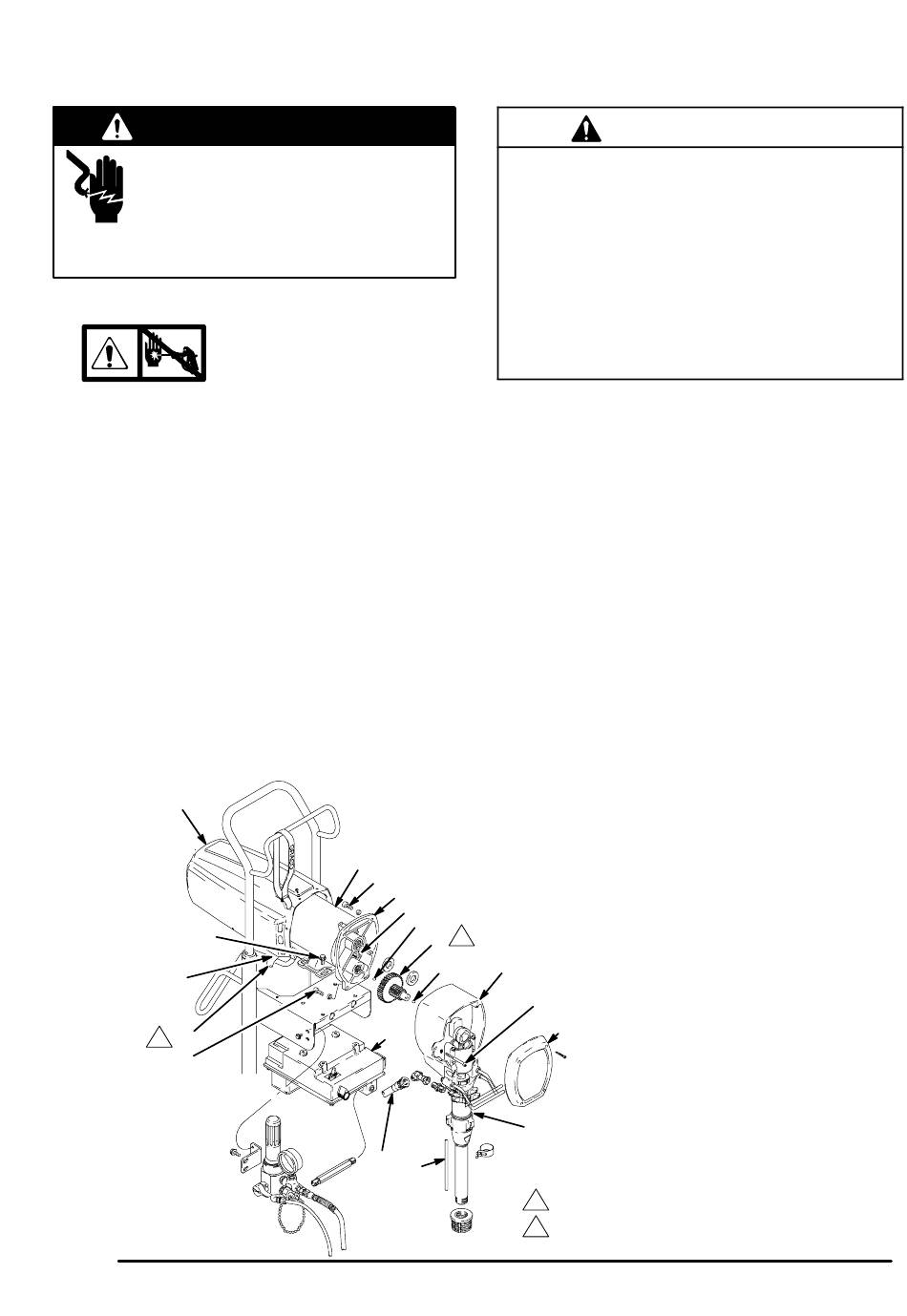

Afb. 10
De motor vervangen
1
21
F
G
10
9
10
5
28
79
VOORZICHTIG
Laat het tandwielstel (9) NIET vallen als u het aandrijfhuis
(18) verwijdert. Het tandwielstel kan vast blijven zitten in
de ruimte voor in de motor of in het aandrijfhuis.
RAAK de kogels (10) van het axiaal lager, die zich be-
vinden aan elk uiteinde van het tandwielstel (9) bevinden,
NIET KWIJT en laat ze niet tussen de tandwielen vallen.
De kogels, die rijkelijk onder het vet zitten, blijven gewoon-
lijk in de asholtes zitten, maar kunnen losraken. Als ze
tussen de tandwielen terecht komen en niet verwijderd
worden zullen ze het aandrijfhuis ernstig beschadigen. Als
de kogels niet op hun plaats zitten zullen de lagers voor-
tijdig verslijten.
8.
Laat de drukregelaar (5) naar beneden komen door de
bevestigingsschroeven (37) van de motor los te draaien.
9.
Til de motor (1) eraf.
10. Plaats de nieuwe motor goed in het midden op het
frame, en bevestig de drukregelaar (5) met de
bevestigingsschroeven (37) van de motor.
11. Steek de motordraden door de connector (16) en de
doorvoer (22) naar de drukregelaar. Schroef de con-
nector (125) twee of drie slagen in de motor. Draai
de borgmoer tegen de motor aan. Sluit de vier motor-
draden aan. Zie Afb. 6.
12. Vet het tandwielstel (9) en het rondsel (G) rijkelijk in en
plaats alle lagers in de motorschaal. Let op dat de kogels
(10) van de axiale lagers op hun plaats zitten. (Bij een
vervangend aandrijfhuis wordt steeds een kogel mee-
geleverd).
13. Breng de tandwielen in de juiste positie en het aandrijf-
huis (18) recht op de motorschaal (F) en de positione-
ringspennen.
14. Zet het spuittoestel verder in elkaar.
18
33
31
39
Afgebeeld: ULTRA
Afdichtingen (93) bevinden zich in de doorvoer (22).
Breng 170 g lagervet aan.
X
MAX 1595
$
308854
