De uitblaassectie uitnemen
6.7
De warmtewisselaar ontluchten
Handleiding versie 7.0 (22-04-2013)
In de uitblaassectie bevinden zich het mechanisme en de aandrij-
ving van de luchtklep.
Bij inbouwmodellen
1. Verwijder de uitblaaskoker van het toestel.
Bij alle modellen
1. Verwijder het inspectiepaneel.

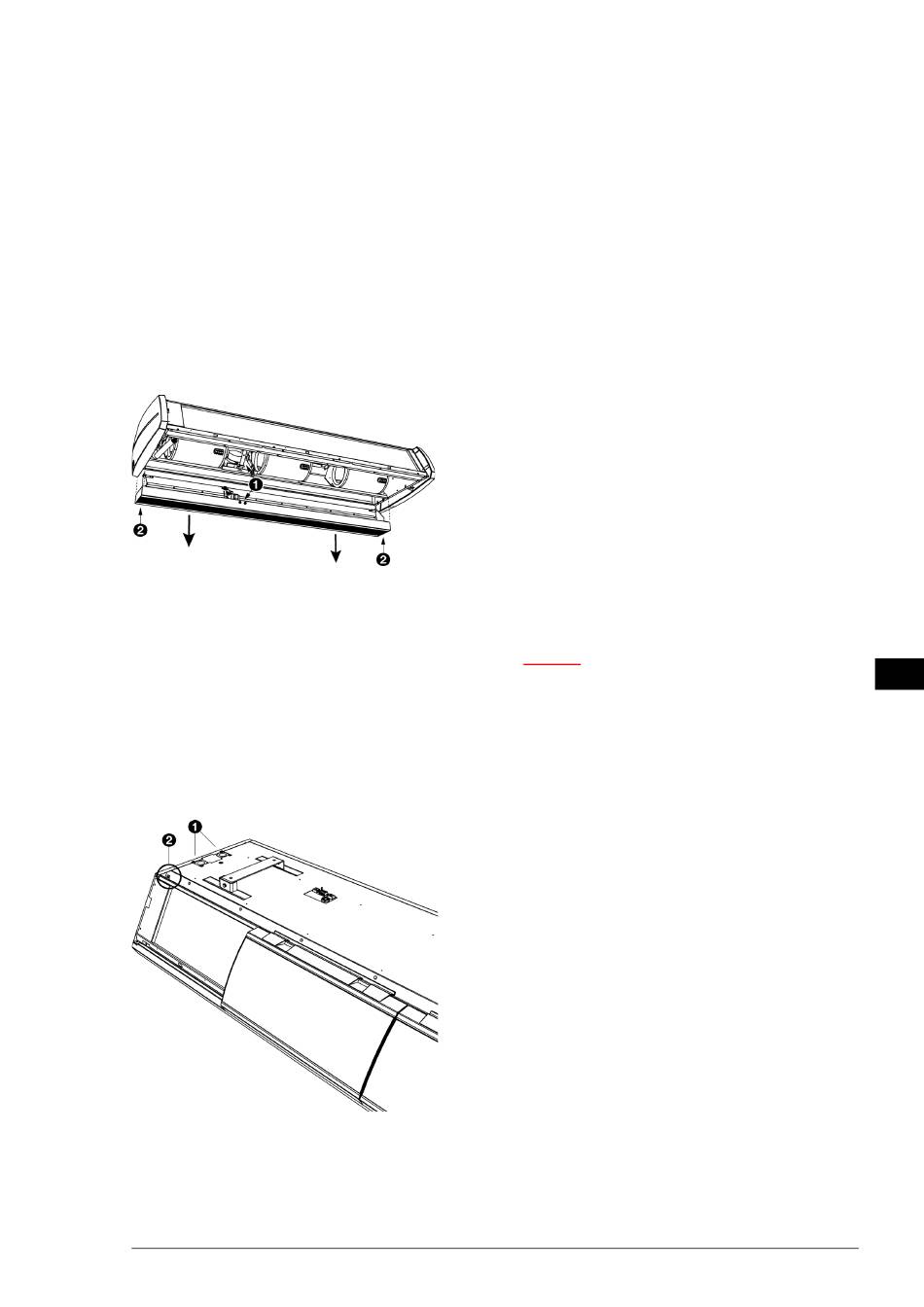

2. De uitblaassectie heeft de volgende verbindingen met de
elektronica-module (bij 1):
-
de aansluitingen van de klepaandrijving op de bestu-
ringsprint (connectors X140 en X210);
-
de aarde-verbinding.
Neem deze verbindingen los.
3. Tussen de lamellen van het uitblaasrooster bevinden zich 4
schroeven (bij 2): draai deze los.
Let op:
c
Ondersteun de uitblaassectie terwijl u de schroeven
losdraait.
4. De uitblaassectie is nu los: neem deze voorzichtig uit.
Alleen bij modellen met waterverwarming
De ontluchting 2 bevindt zich links in de bovenzijde van het
toestel.
S
ERVICE
nl
nl-75
